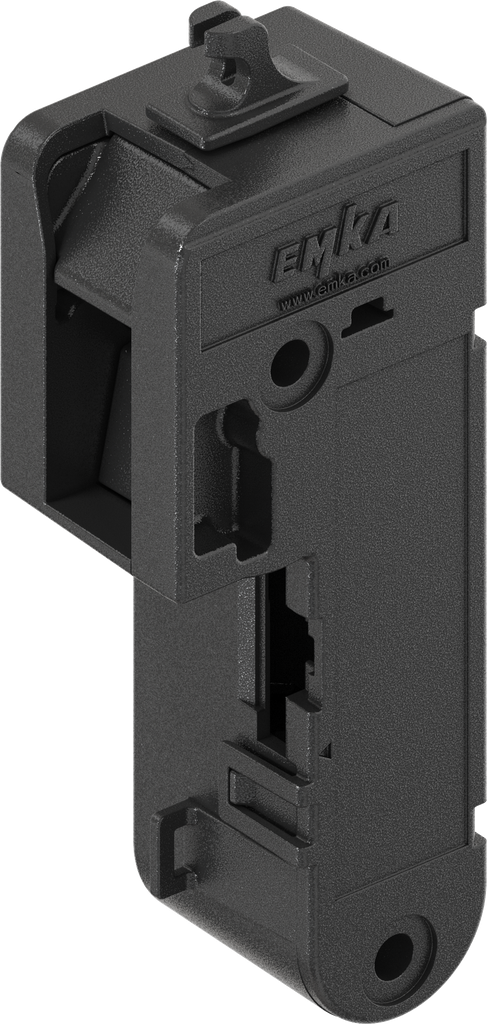

eCam Elektromechanischer Zungenverschluss Safety mit Rückmeldung, Polyamid GF schwarz; 3000-U304-04

Der elektromechanische Zungenverschluss eCam wird in verschiedenen Anwendungsbereichen als von außen unsichtbarer Verschluss eingesetzt. Folgende Ausführungen sind verfügbar: Basic = Zungenverschluss ohne Rückmeldung zertifiziert nach UL508 Basic Plus: Zungenverschluss mit Rückmeldung zertifiziert nach UL508 Open collector Ausgang A1 zeigt an, ob die Zunge in der Falle eingerastet ist Energy store: Zungenverschluss mit Rückmeldung und automatischer Öffnung der Falle bei Stromausfall zertifiziert nach UL508 Open collector Ausgang A1 zeigt an, ob die Zunge in der Falle eingerastet ist Safety: Bauartgeprüft als Verriegelungseinrichtung (Positionsschalter) Bauart 1 nach EN ISO 14119 (Maschinenrichtlinie) und als „Überwachungseinrichtung mit Performance Level d“ nach EN ISO 13849 Großer Versorgungsspannungsbereich von 9 ... 32 V Open collector Ausgang zur Fernüberwachung des Verschlussstatus. Notöffnung bei Stromausfall über Bowdenzug möglich. Energieversorgung: 9 ... 32 VDC, max. 100 mA, stand-by 3 mA. Ausgangssignale: Open-Collector (max 30 V, 50 mA) Zungen L=45 Bowdenzugaufnahme Falle Fläche für Klebestreifen Schlaufe für Kabelbinder Steuereingang V - V + Ausgang A1 Türkontakt A1 Türkontakt A2

• Basic: Cam lock without status feedback, certified according to UL508
• Basic Plus: Cam lock with status feedback, certified according to UL508
  Open collector output A1 indicates if the cam is engaged in the catch
• Energy store: Cam lock with status feedback and automatic unlock of catch in case of power failure, certified according to UL508
  Open collector output A1 indicates if the cam is engaged in the catch
• Safety: Type-tested as interlock device (position switch) type 1 according to EN ISO 14119 (Machinery Directive) and as "monitoring device with performance level d" according to EN ISO 13849
• Broad supply voltage range from 9 ... 32 V
• Open collector output for remote monitoring of the lock status

Emergency opening in case of power failure possible via Bowden cable
Power supply: 9 ... 32 VDC, max. 100 mA, stand-by 3 mA
Output signals: Open collector (max. 30 V, 50 mA)

Cams L = 45
1. Bowden cable holder
2. Catch
3. Surface for adhesive tape
4. Loop for cable tie
5. Control input
6. V -
7. V +
8. Output A1
9. Door contact A1
10. Door contact A2
