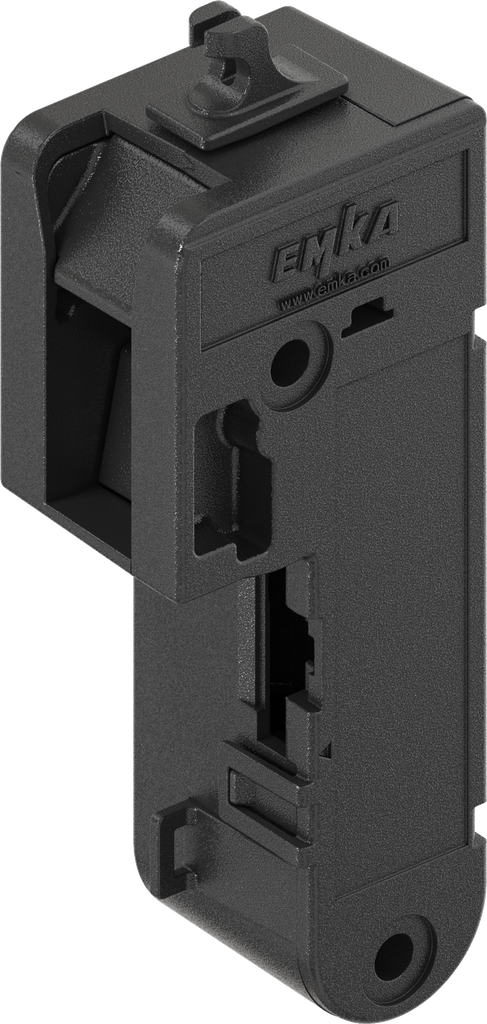

eCam Elektromechanischer Zungenverschluss Basic, Polyamid GF schwarz; 3000-U304-01

Der elektromechanische Zungenverschluss eCam wird in verschiedenen Anwendungsbereichen als von außen unsichtbarer Verschluss eingesetzt.
Folgende Ausführungen sind verfügbar:

• Basic = Zungenverschluss ohne Rückmeldung
• Basic Plus = Zungenverschluss mit Rückmeldung
  Open collector Ausgang A1 zeigt an, ob die Zunge in der Falle eingerastet ist
• Energy store = Zungenverschluss mit Rückmeldung und automatischer Öffnung bei Stromausfall
  Open collector Ausgang A1 zeigt an, ob die Zunge in der Falle eingerastet ist
• Großer Versorgungsspannungsbereich von 9 ... 32 V
• Open collector Ausgang zur Fernüberwachung des Verschlussstatus.
• Notöffnung bei Stromausfall über Bowdenzug möglich.

  Energieversorgung: 9 ... 32 VDC, max. 100 mA, stand-by 3 mA.
  Ausgangssignale: Open-Collector (max 30 V, 50 mA)



1. Zungen L=45
2. Bowdenzugaufnahme
3. Falle
4. Fläche für Klebestreifen
5. Schlaufe für Kabelbinder
6. Steuereingang
7. V -

8. V +
9. Ausgang A1
10. Türkontakt A1
11. Türkontakt A2
