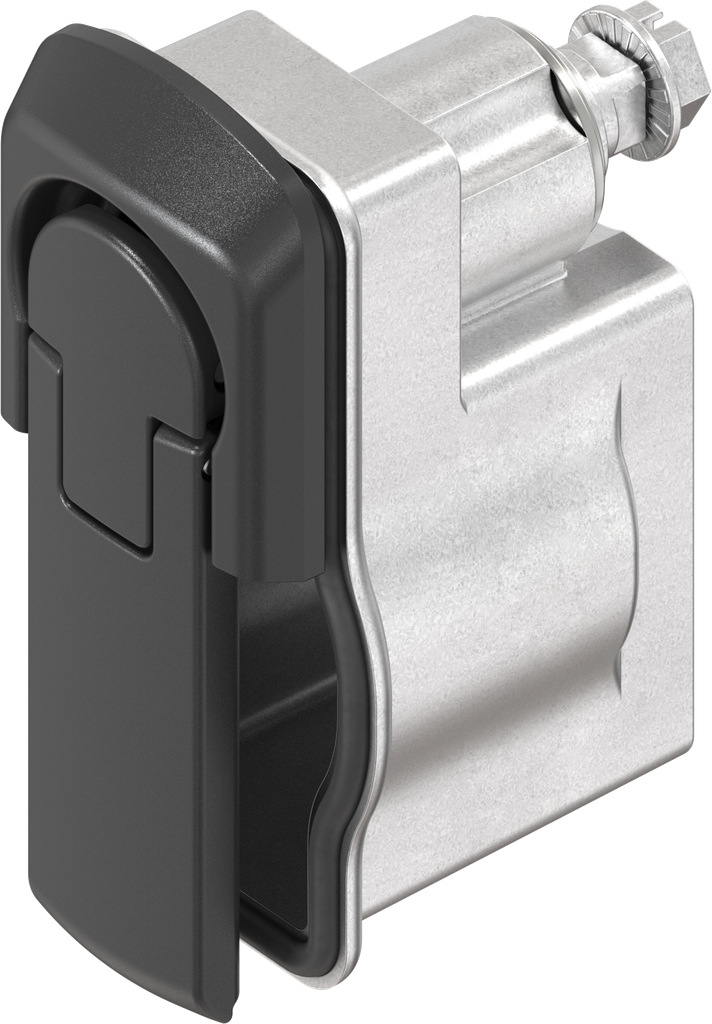

Schwenkgriff kurz
Flachaufbauender Schwenkgriff mit Dreh-Spann-Funktion für Baustein, GD-Zn schwarz gepulvert und verzinkt
Flachaufbauender Schwenkgriff mit Dreh-Spann-Funktion für Baustein, GD-Zn schwarz gepulvert und verzinkt; 2225-U3-LI
Ausführung links
Produktvorteile:
- flacher Aufbau
- leicht nach vorne wechselbare Schließmitteleinsätze (Bausteine)
- Schwenkgriff und Mulde vormontiert
- Dauermagnet hält die Zylinderabdeckung
- Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde)
- Schwenkgriff und Bausteine aus GD-Zn
- Patent angemeldet
Montagehinweis:

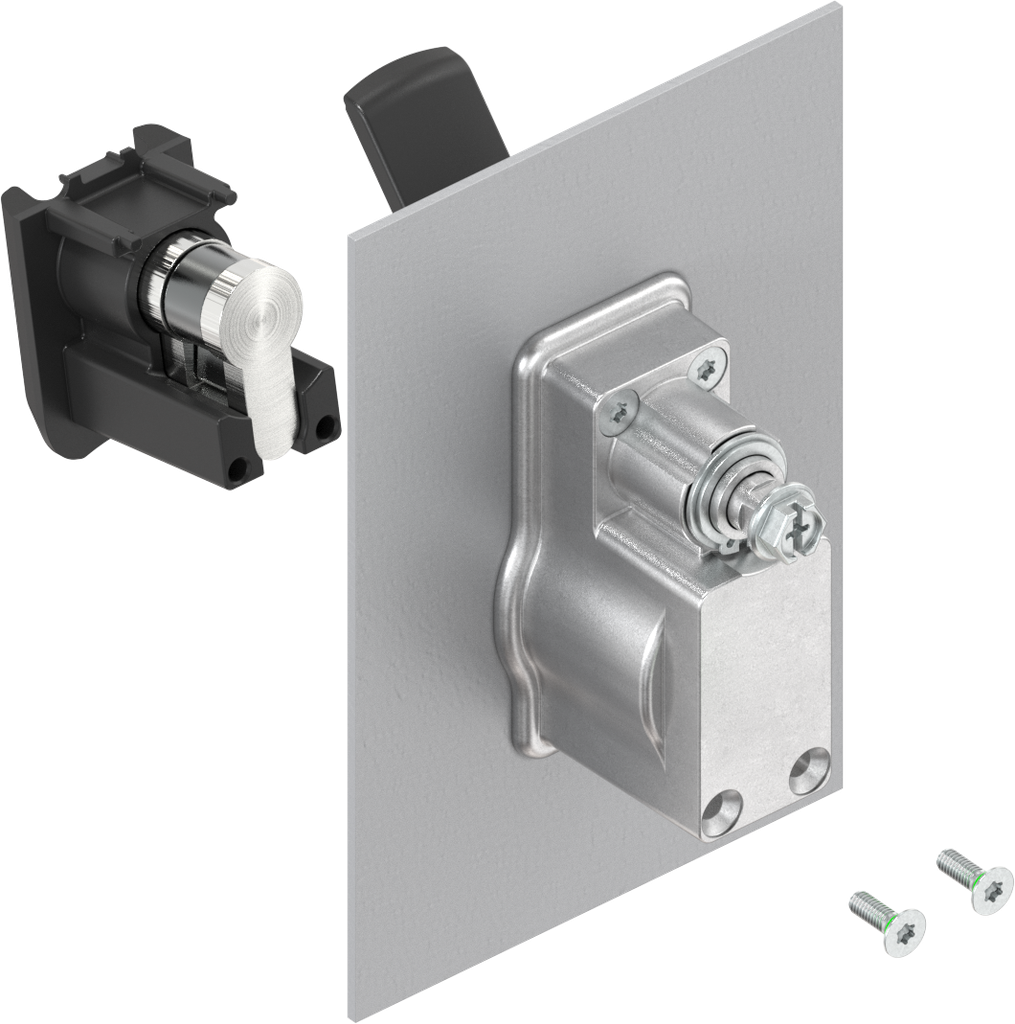

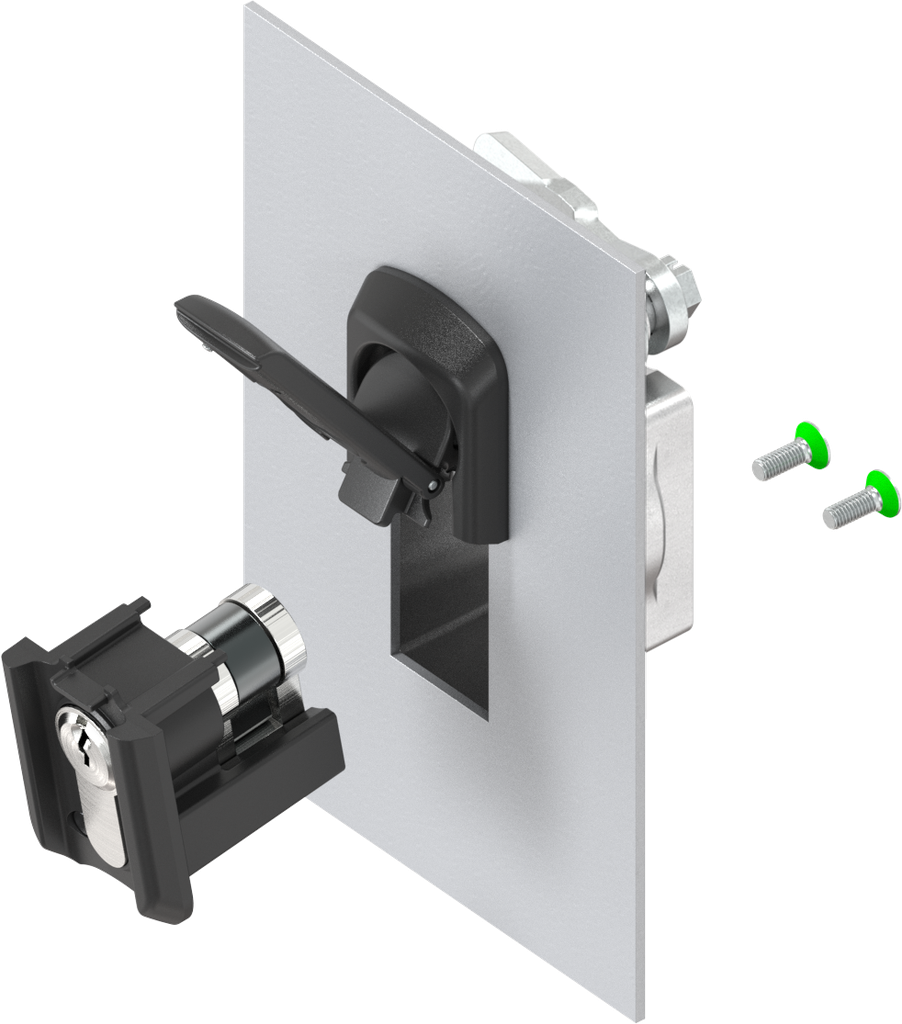

Leichter Austausch der Bausteine, durch das Entfernen der zwei unteren Schrauben lässt sich der Baustein leicht nach vorne entnehmen.
Interne Referenz:
2225-U3-LI
Normen:
Schutzart IP 66, DIN EN 61373 (Schock- u. Schwingungsprüfung)
Barcode:
2225-U00003-00000LI
Produktart:
Schwenkgriff, Hebelgriff
Programm:
2225
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert und verzinkt
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja

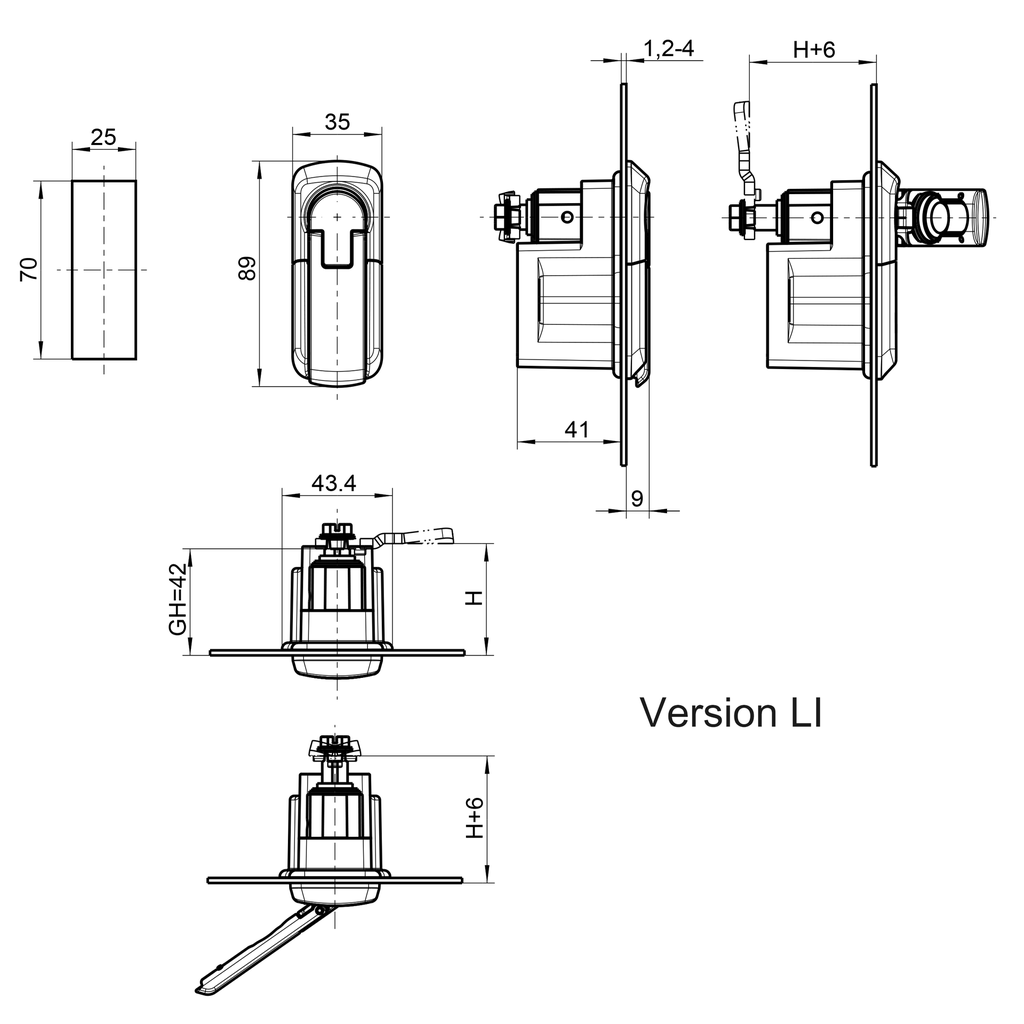

GH-Maß:
42 mm
Gleichbleibender Schwenkkomfort:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Kappe:
Ja
Kappe L-Maß:
Programm 2225 = 41
Kompressionswert :
6 mm
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
4 mm
Schliessmittel Baustein-Technik:
Profil-Halbzylinder mit Kappe, A=30, Muldenmontage,KABA-Zylinder mit Kappe, Muldenmontage,Rundzylinder mit Kappe, Muldenmontage,Betätigung mit Kappe, Muldenmontage
Schließmittelabdeckung:
Ja
Schock- und Schwingungsprüfung nach DIN EN 61373:
Ja
Schwenkgriff Höhe vor Tür:
9 mm
Schwenkgriff-Länge:
89 mm
Türanschlag :
Links
Verriegelungs-Komponente:
Zunge
