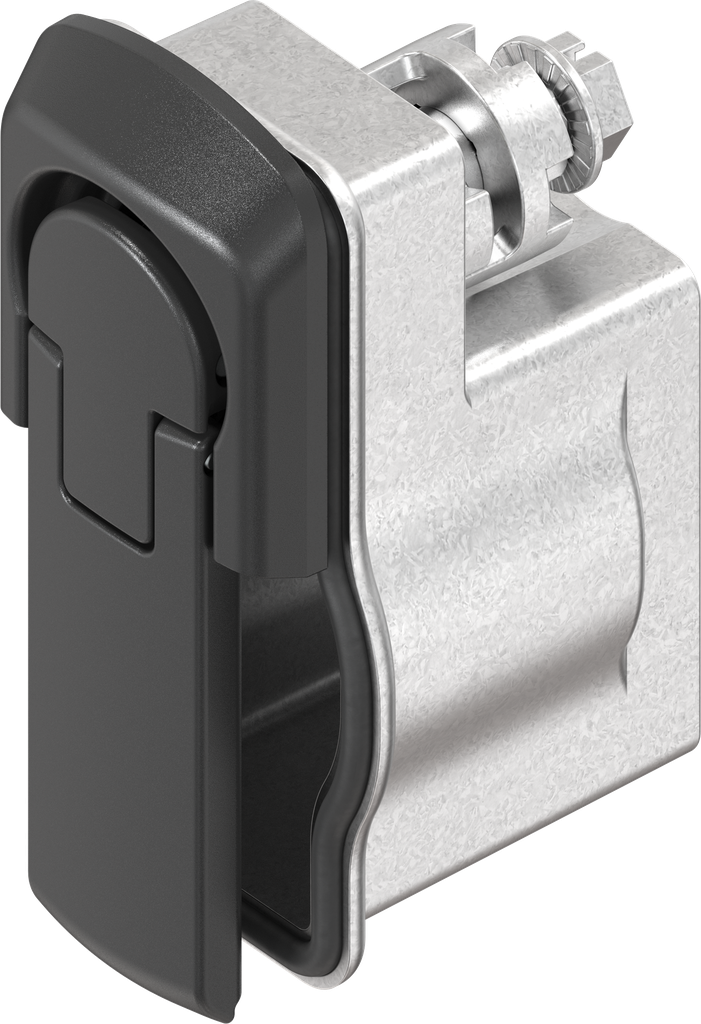

Flachaufbauender Schwenkgriff für Baustein, GD-Zn schwarz gepulvert
Flachaufbauender Schwenkgriff für Baustein, GD-Zn schwarz gepulvert
Schwenkgriff kurz (DSV) links
Schwenkgriff kurz (DSV) links

Flachaufbauender Schwenkgriff für Baustein, GD-Zn schwarz gepulvert und verzinkt; 2225-U2

https://www.emka.com/products/2225-u2 https://www.emka.com/web/image/product.template/234659/image_1920?unique=2fde591

Ausführung kurz


    Diese Kombination existiert nicht.

    Innerhalb der Dichtung Geschäumte Dichtung Schutzart IP 66 DIN EN 61373 (Schock- u. Schwingungsprüfung) Links Rechts


    Produktvorteile:

    • flacher Aufbau leicht nach vorne wechselbare Schließmitteleinsätze (Bausteine) Schwenkgriff und Mulde vormontiert Dauermagnet hält die Zylinderabdeckung Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde) Schwenkgriff, Bausteine und Adapter für Zunge aus GD-Zn Patent angemeldet
    • Locking system inserts (locking sets) can be easily changed to the front
    • Swinghandle and dish pre-assembled
    • Permanent magnet holds the cylinder cover
    • Integrated scratch protection prevents surface damage (handle / dish)
    • Swinghandle, locking sets and adapter for cam made of zinc die
    • Patent pending

    Montagehinweis:

    Leichter Austausch der Bausteine, durch das Entfernen der zwei unteren Schrauben lässt sich der Baustein leicht nach vorne entnehmen.

    Interne Referenz: 2225-U2
    Produktart: Schwenkgriff, Hebelgriff
    Programm: 2225
    Katalogblatt: 3J-140
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: schwarz gepulvert und verzinkt
    Abkantung variabel: Ja
    Anzahl der möglichen Verschlusspunkte: 1-Punkt
    Anzahl der Schließmittel: ein Schließmittel
    Artikel mit Schutzrecht: Ja
    Befestigung der Mulde: schraubbare Kappe IP 65
    Einbauposition : Innerhalb der Dichtung
    Geschäumte Dichtung: Ja
    GH-Maß: 32 mm
    Gleichbleibender Schwenkkomfort: Ja
    Griff-Art: Schwenkgriff
    Integrierter Kratzschutz: Ja
    Kappe: Ja
    Kappe L-Maß: Programm 2225 = 41
    Passend für Türstärke von: 1.20 mm
    Passend für Türstärken bis: 4 mm
    Schliessmittel Baustein-Technik: Profil-Halbzylinder mit Kappe, A=30, Muldenmontage,KABA-Zylinder mit Kappe, Muldenmontage,Rundzylinder mit Kappe, Muldenmontage,Betätigung mit Kappe, Muldenmontage
    Schließmittelabdeckung: Ja
    Schock- und Schwingungsprüfung nach DIN EN 61373: Ja
    Schwenkgriff Höhe vor Tür: 9 mm
    Schwenkgriff-Länge: 89 mm
    Tür drehbar / wendbar: Ja
    Türanschlag : Links,Rechts
    Verriegelungs-Komponente: Zunge
    No Specifications
    Alle Produkte anzeigen
    Zunge
    Baustein
    Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
    Hauptkatalog | 3J-140
    Produktdatenblatt
    CAD file | 2225-U2_igs
    CAD file | 2225-U2_stp
