80° Gewichtsausgleichendes Federscharnier, Stahl verzinkt
Baustein mit Betätigung Dreikant 7, Polyamid GF schwarz
80° Gewichtsausgleichendes Federscharnier, Stahl verzinkt; 1715-U333
für ein Deckelgewicht mit homogener Gewichtsverteilung im Bereich von 23 kg bei 2 Scharnieren
Produkthinweis:

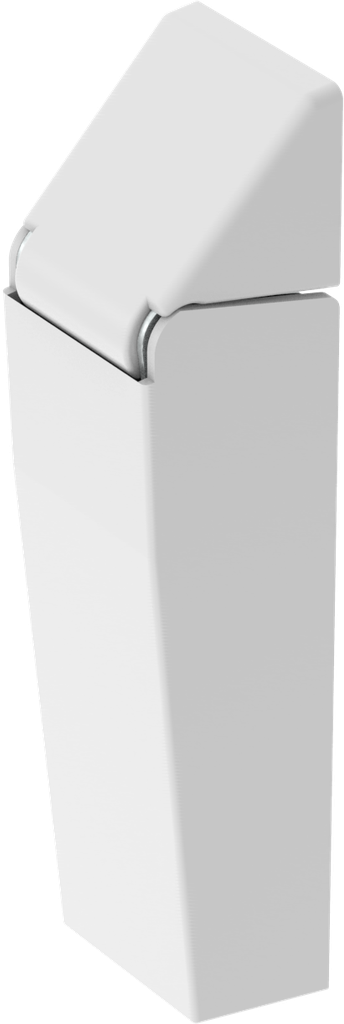

① = Covering caps depicted transparent
② = Depicted without covering caps
③ = By means of the adjusting nut the torque can be set.
Application:
The spring-loaded hinge can be used e.g. for freezers. The covering caps can be put on after assembly of the hinge.
Bemerkung:
Für ein Deckelgewicht mit homogener Gewichtsverteilung im Bereich von 23 kg bei 2 Scharnieren.
Interne Referenz:
1715-U333
Produktart:
Scharnier
Programm:
1715
Katalogblatt:
4D-120
Material der Baugruppe :
Stahl
Oberfläche der Baugruppe:
verzinkt
Abkantung variabel:
Ja
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Gewichtsausgleichendes Federscharnier:
Ja
Justierbar :
2D
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Max. Öffnungswinkel:
80°
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
aufliegend
Türanschlag :
Links,Rechts
No Specifications
