Dreh-Spann-Verschluss links mit optischem Öffnungsindikator und Deckel mit rotem Tampondruck, Edelstahl AISI 316
Schließblech links, Stahl verzinkt

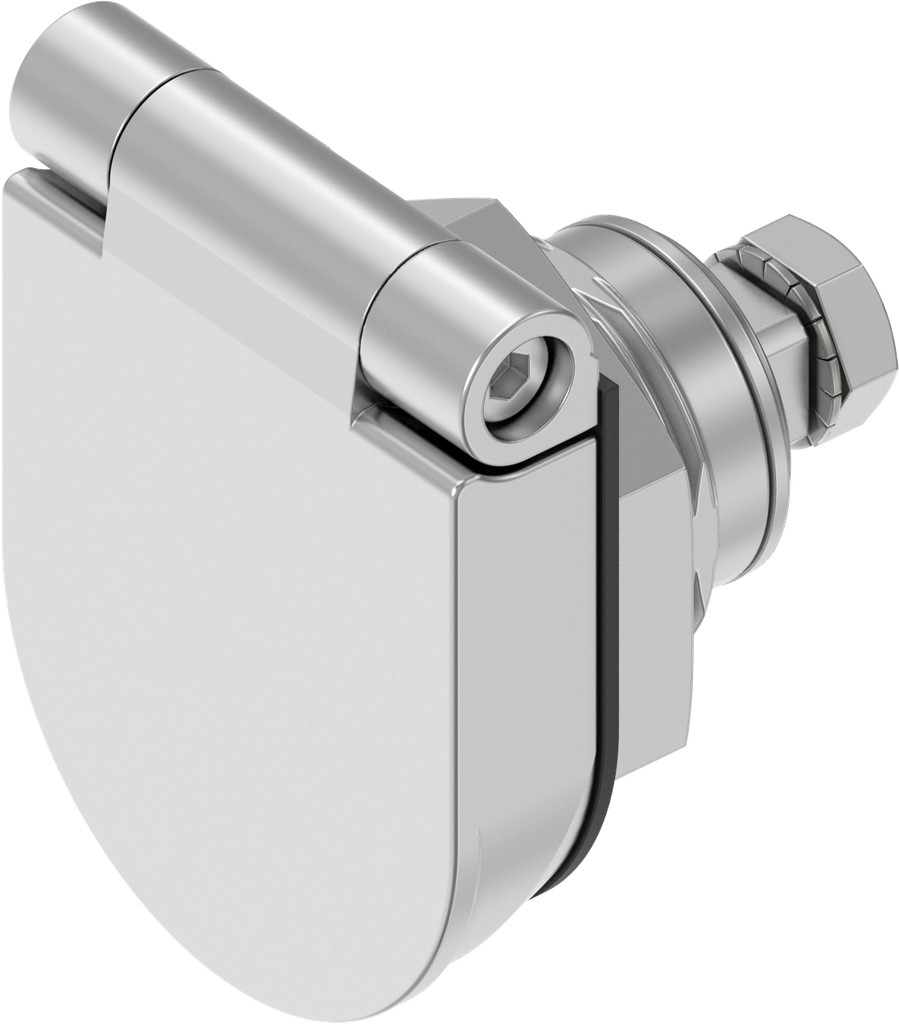

Dreh-Spann-Verschluss rechts mit optischem Öffnungsindikator und Deckel mit rotem Tampondruck, Edelstahl AISI 316; 1500-U776-01REPH
mit Edelstahlmutter
Produktvorteile:
- Visual opening indicator, clearly visible due to 90° open flap when uncompressed
- The flap closes automatically when compressed
- Integrated dust cap
- The flat seal cushions the flap and prevents damage to the door
- Standard cut out Program 1500
- Patent pending
Produkthinweis:
Der Dreh-Spann-Verschluss ist in sich rüttelsicher konstruiert. Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Interne Referenz:
1500-U776-01REPH
Produktart:
Vorreiber
Programm:
1500
Katalogblatt:
1D-420
Material der Baugruppe :
Edelstahl AISI 316
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Artikel mit Schutzrecht:
Ja
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Vierkant 8 mit Markierung
Einbauposition :
Innerhalb der Dichtung
Erdung möglich:
Ja
Gehäuse-Kopfform:
Sonderform
Gehäuse-Kopfgröße:
48 x 36 x 9 mm
GH-Maß:
22 mm
Kompressionswert :
6 mm
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
7 mm
Schließmittel:
Betätigung
Türanschlag :
Rechts
Verriegelungs-Komponente:
Zunge
No Specifications
