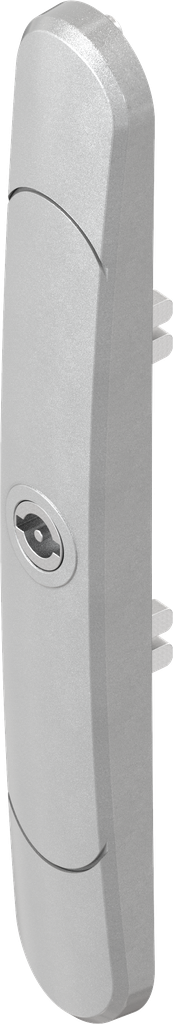

Schlüsselschild mit Doppelbart 3 für schmalen Verkantungsraum, Polyamid GF silbergraumetallic; 1390-U38-CX

• zweizügiges Schlüsselschild variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung kleines Lochbild durch außenliegende Mechanik innovative neue preisgünstige Technik ansprechendes Design ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite Patentgeschützt!
• Variable positioning of the rods depending on hinge fixing

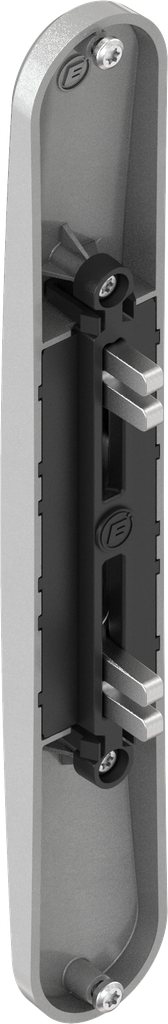

• Small cut out due to outside mechanics
• Innovative new and well-priced technology
• Attractive design
• Larger clearance due ro narrow bending 33 x 25 mm or 37 x 25 mm
• Patented

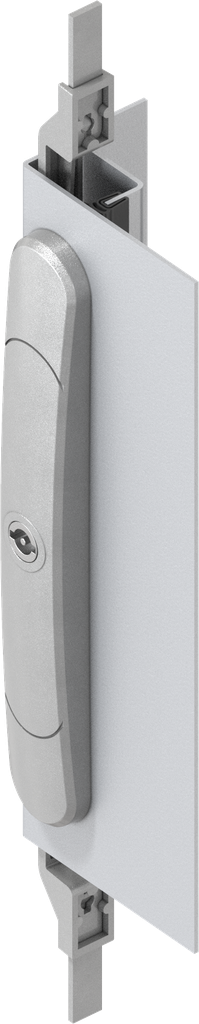

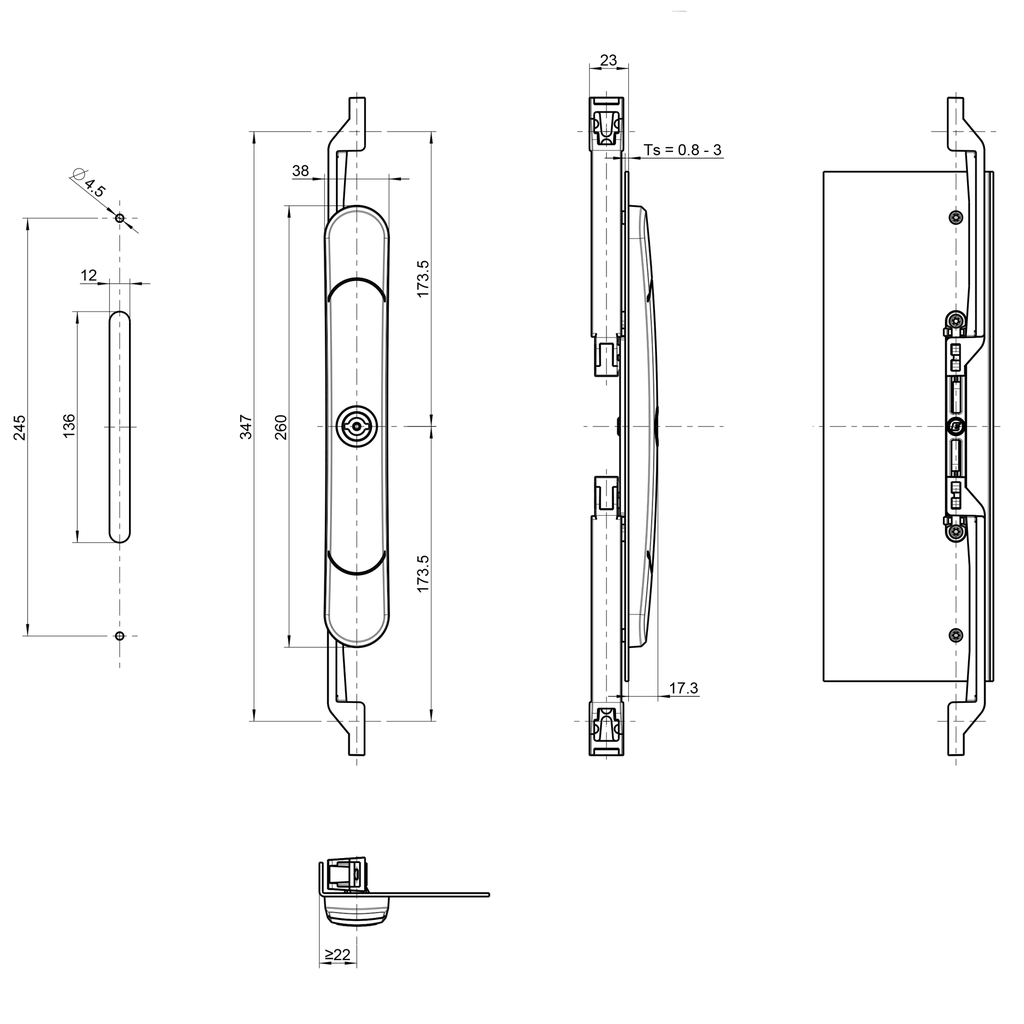

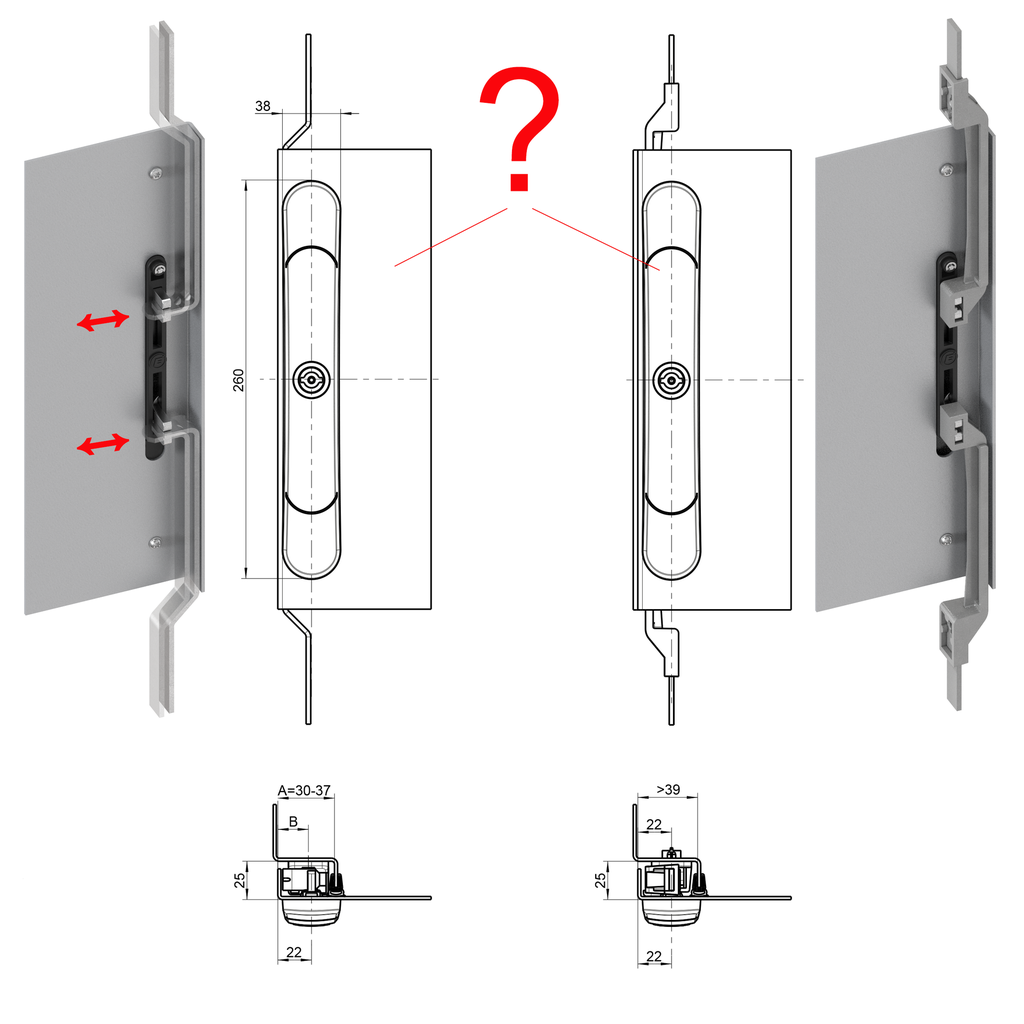

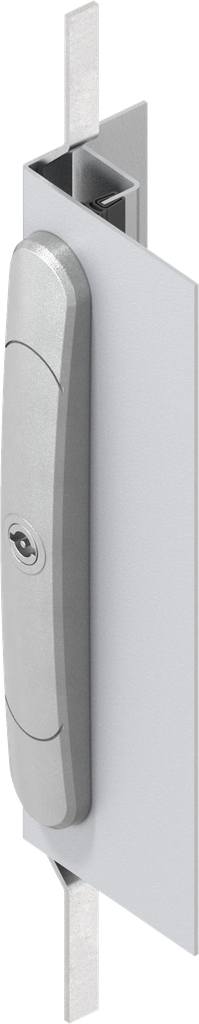

Zwei verschiedene Anschlussstangen-Systeme stehen zur Verfügung Verfahrweg der Stangen ist zweizügig Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A. Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier. ① = Verschlussart ② = ohne Dichtung ③ = mit Dichtung ④ = Dichtungs-Beispiel: 1011-10 ⑥ = variable Stangenaufnahme

Rod movement is bi-directional

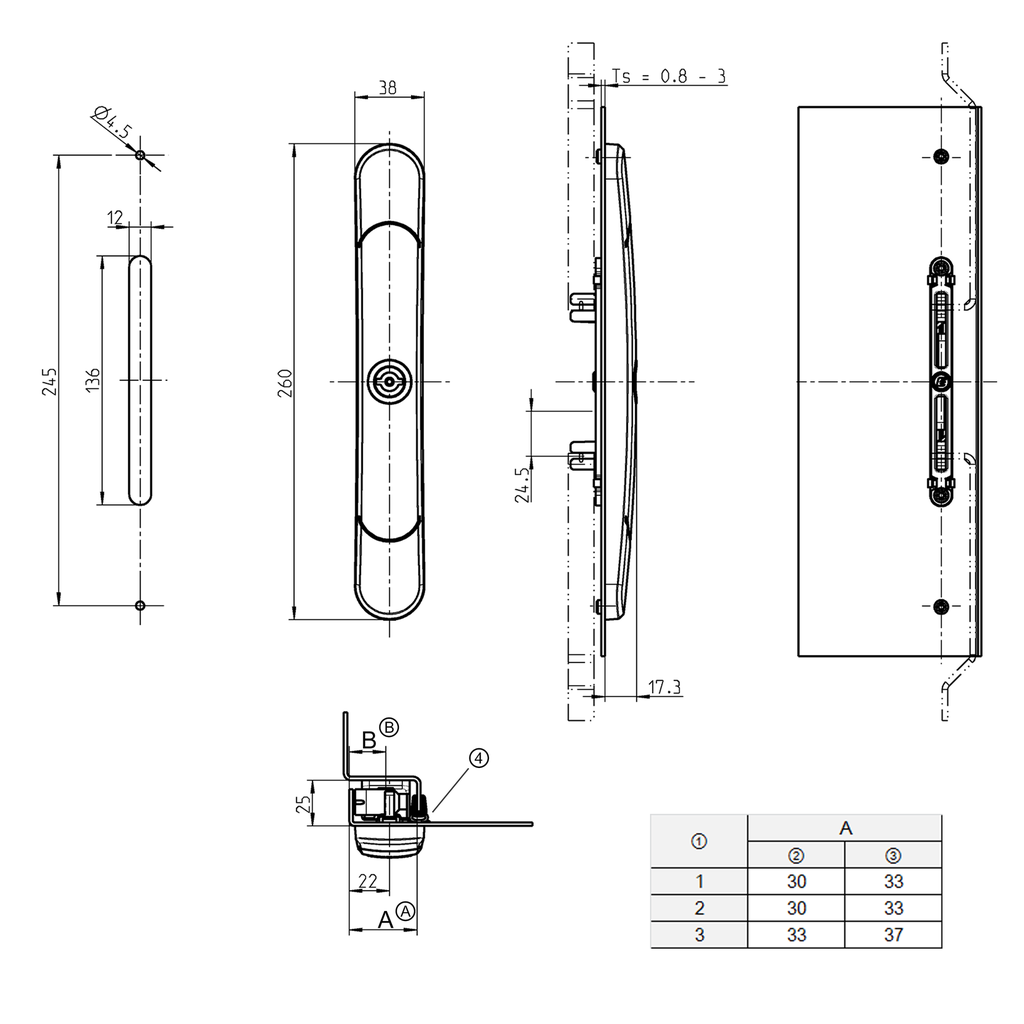

Ⓐ = The values in the table for dimension A with seal refer to seal 1011-10. The values for dimension A are different for other seals.
Ⓑ = Dimension B should have the same value as the fixing dimension of the hinge bracket if the door is to be used right or left. Dimension B depends on the hinge to be used

① = Locking type
② = Without seal
③ = With seal
④ = Seal example 1011-10
⑥ = Variable rod control
