Flachstange mit Doppelrolle für schmalen Verkantungsraum, Stahl verzinkt
Schlüsselschild mit Doppelbart 3 für schmalen Verkantungsraum, Polyamid GF schwarz

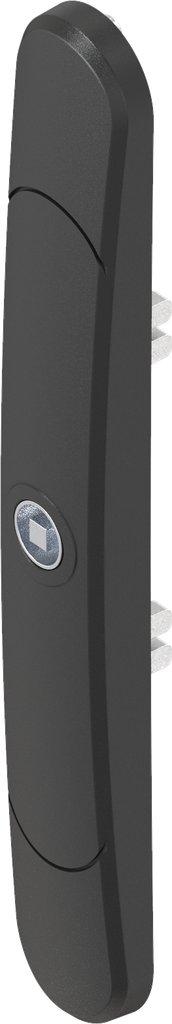

Schlüsselschild mit Vierkant 6 für schmalen Verkantungsraum, Polyamid GF schwarz; 1390-U33
Kein Lagerartikel, Verfügbarkeit bitte anfragen
Produktvorteile:
- zweizügiges Schlüsselschild
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung

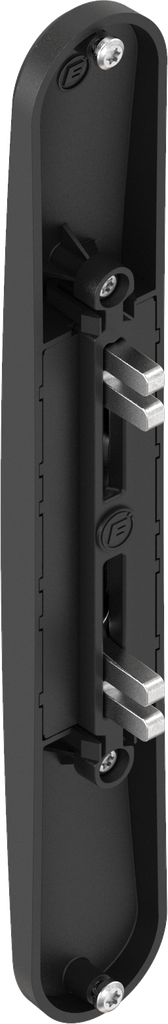

- kleines Lochbild durch außenliegende Mechanik
- innovative neue preisgünstige Technik
- ansprechendes Design

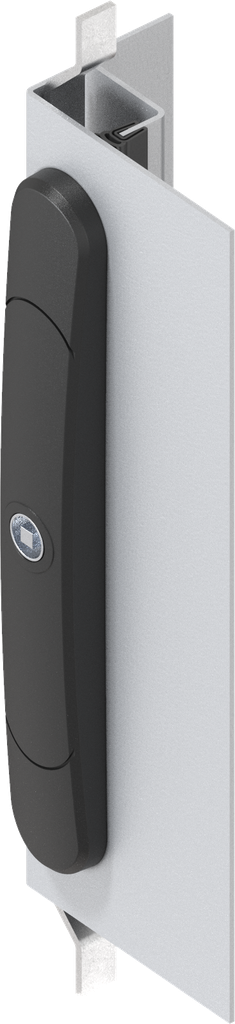

- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Produkthinweis:
Verfahrweg der Stangen ist zweizügig

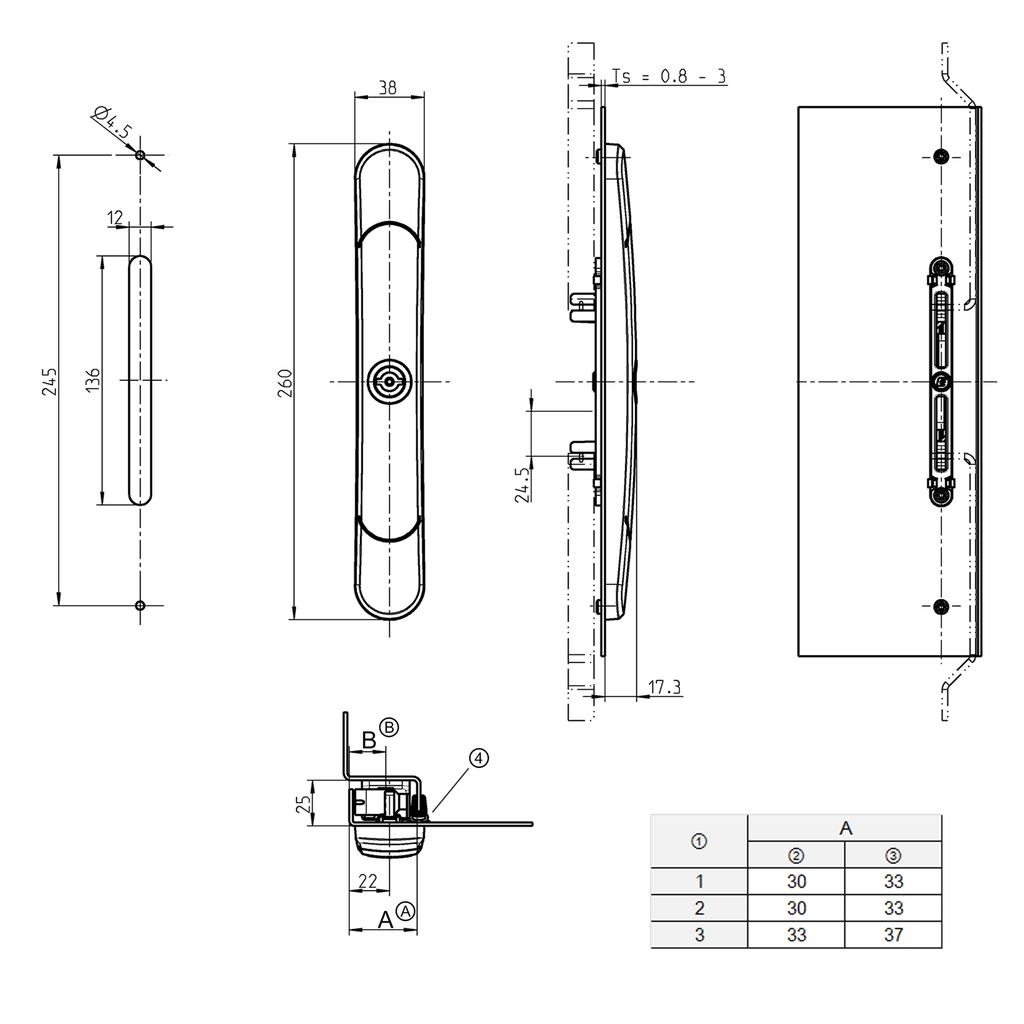

Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.

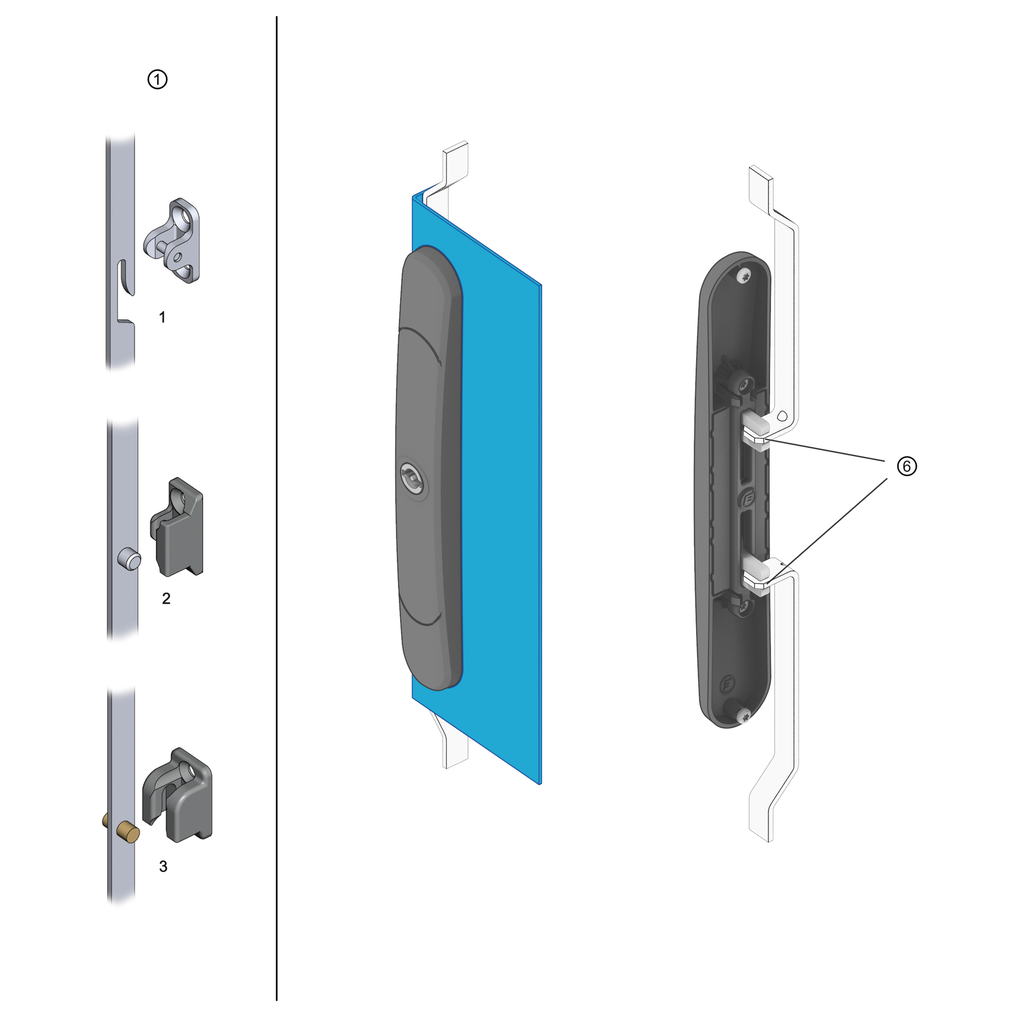

① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑥ = variable Stangenaufnahme
Interne Referenz:
1390-U33
Barcode:
1390-U00033-0000000
Produktart:
Schlüsselschild
Programm:
1390
Katalogblatt:
3FA-130
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Artikel mit Schutzrecht:
Ja
Betätigungs-Art:
Vierkant 6
Einbauposition :
Außerhalb der Dichtung
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Passend für Türstärke von:
0.80 mm
Passend für Türstärken bis:
3 mm
Verriegelungs-Komponente:
Integrierter Stangenantrieb
