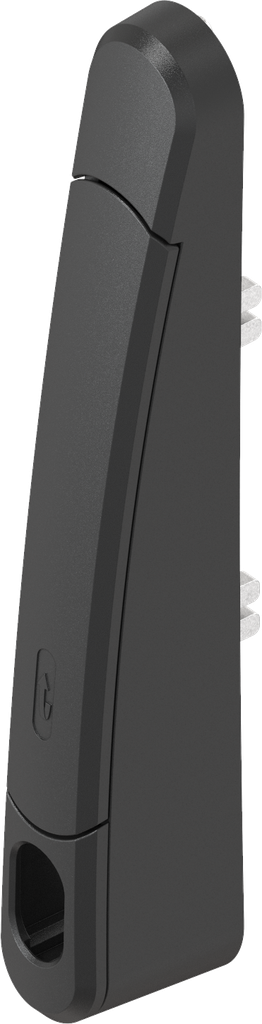

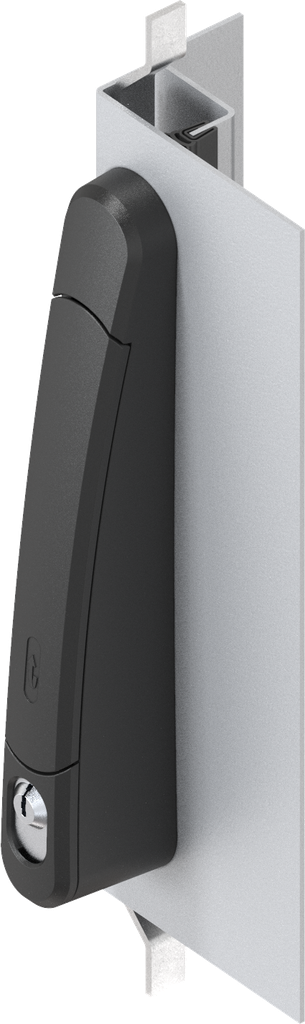

Hebelgriff für Vorhangschloss für schmalen Verkantungsraum, Polyamid GF schwarz
Hebelgriff für Vorhangschloss für schmalen Verkantungsraum, Polyamid GF schwarz
Hebelgriff für schmalen Verkantungsraum, Polyamid GF schwarz; 1390-U3
für Bausteine mit Druckknopf, KABA-Zylinder und ASSA-Zylinder
Produktvorteile:
- zweizügiger Hebelgriff
- variable Positionierung der Anschlussstangen passend zur Scharnierbefestigung
- kleines Lochbild durch außenliegende Griffmechanik
- innovative neue preisgünstige Technik
- ansprechendes Design
- ermöglicht schmale Verkantung 33 x 25 mm bzw. 37 x 25 mm für mehr lichte Weite
- Patentgeschützt!
Produkthinweis:
Verfahrweg der Stangen ist zweizügig

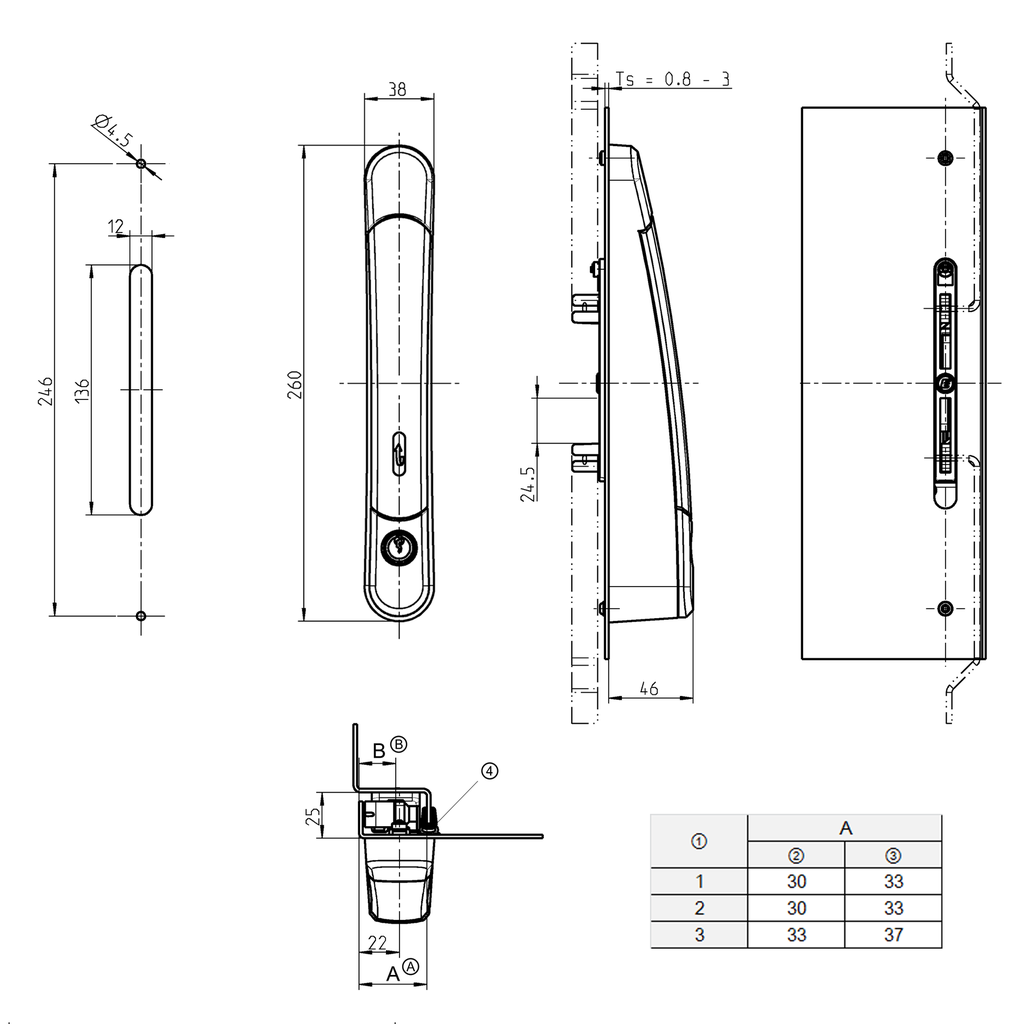

Ⓐ = Die Werte in der Tabelle bei Maß A mit Dichtung beziehen sich auf die Dichtung 1011-10. Mit anderen Dichtungen ergeben sich andere Werte bei Maß A.
Ⓑ = Das Maß B sollte den gleichen Wert haben wie das Befestigungsmaß des Scharnierbocks, wenn die Tür rechts / links und wendbar sein soll. Maß B abhängig von dem einzusetzenden Scharnier.

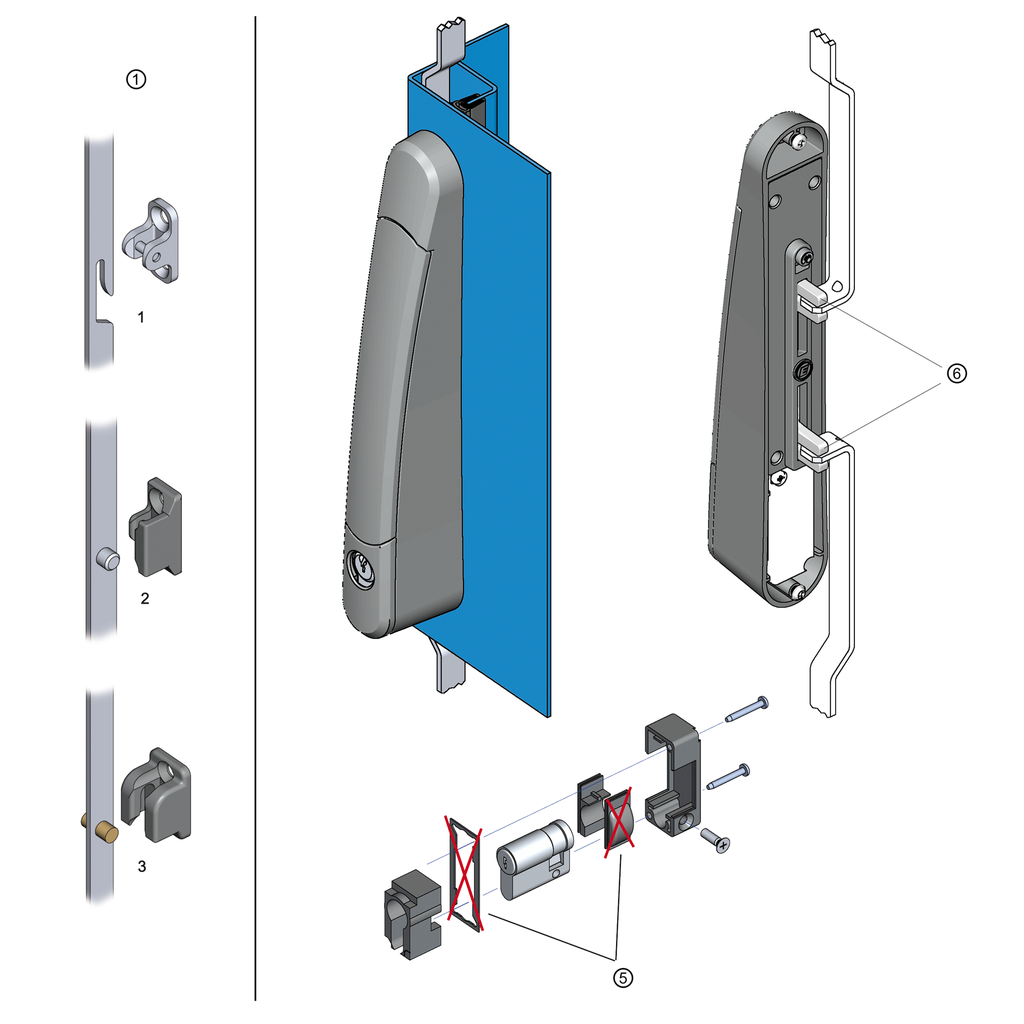

① = Verschlussart
② = ohne Dichtung
③ = mit Dichtung
④ = Dichtungs-Beispiel: 1011-10
⑤ = Dichtung und Dichtstück mit „Bauch“ werden bei dem Einbau nicht verwendet

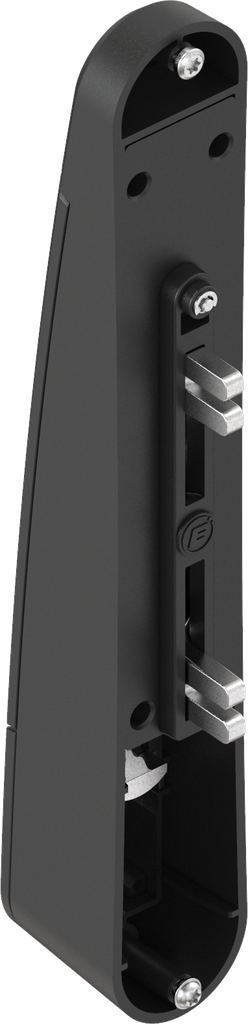

⑥ = variable Stangenaufnahme
Montagehinweis:
Der Hebelgriff ist auch für Bausteine mit Profil-Halbzylinder, Rundzylinder und Betätigungen geeignet
Interne Referenz:
1390-U3
Barcode:
1390-U00003-0000000
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1390
Katalogblatt:
3FA-150
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Einbauposition :
Außerhalb der Dichtung
Für schmalen Verkantungsraum:
Ja
Griff-Art:
Hebelgriff
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Passend für Türstärke von:
0.80 mm
Passend für Türstärken bis:
3 mm
Schliessmittel Baustein-Technik:
ASSA-Zylinder mit Kappe, Muldenmontage,KABA-Zylinder mit Kappe, Muldenmontage,Druckknopf mit Kappe, Muldenmontage
Schwenkgriff Höhe vor Tür:
46 mm
Schwenkgriff-Länge:
260 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Integrierter Stangenantrieb
Vorhangschloss-Art:
Vorhangschloss mit Bügelmaß Ø 12
No Specifications
Alle Produkte anzeigen
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
