Schwenkgriff mit Kappe für Vorhangschloß
Schwenkgriff kurz

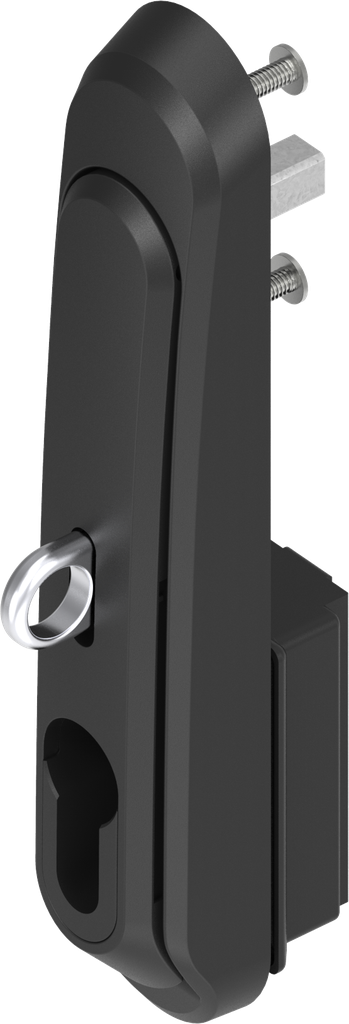

Schwenkgriff mit Kappe und Baustein für Profil-Halbzylinder 40mm (A = 30mm) und für Vorhangschloss, Polyamid GF schwarz; 1325-U4-01
Key Features:
- wahlweise mit Polyamid- oder Stahlzunge erhältlich geeignet für viele Standardzungen
- Zuhaltekraft mit Zunge aus Stahl entspricht EMKA Standardvorreiber aus Zinkdruckguss
- leichtgängige Bedienung (konzeptbedingt keine innere Verspannung)
- selbstdichtender Aufbau für höchste Schutzansprüche (konzeptbedingt)
- hohe Überdrehsicherheit
- Standardlochbild
- patentgeschützt
Montagehinweis:
Bei dem Einsatz von Zunge ist der Adapter für Zunge 1325-U101 notwendig.
Interne Referenz:
1325-U4-01
Normen:
Schutzart IP 65
Barcode:
1325-U00004-0000001
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1325
Katalogblatt:
3BA-220
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Anzahl der Schließmittel:
ein Schließmittel und für Vorhangschloss
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung,Außerhalb der Dichtung
Geschäumte Dichtung:
Ja
Gleichbleibender Schwenkkomfort:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Kappe:
Ja
Ohne Schließmittel:
Profil-Halbzylinder Blindstopfen mit Kugelschnapper
Passend für Türstärke von:
0.80 mm
Passend für Türstärken bis:
2 mm
Schließmittel:
Profil-Halbzylinder A = 30,Vorhangschloss
Schliessmittel Baustein-Technik:
Profil-Halbzylinder, A=30, Griffmontage
Schwenkgriff Höhe vor Tür:
23 mm
Schwenkgriff-Länge:
179 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge,Stangenschloss
Vorhangschloss-Art:
Vorhangschloss mit Bügelmaß Ø 13
