Befestigungsmaterial für Zunge
Flachstange L = 486 mm

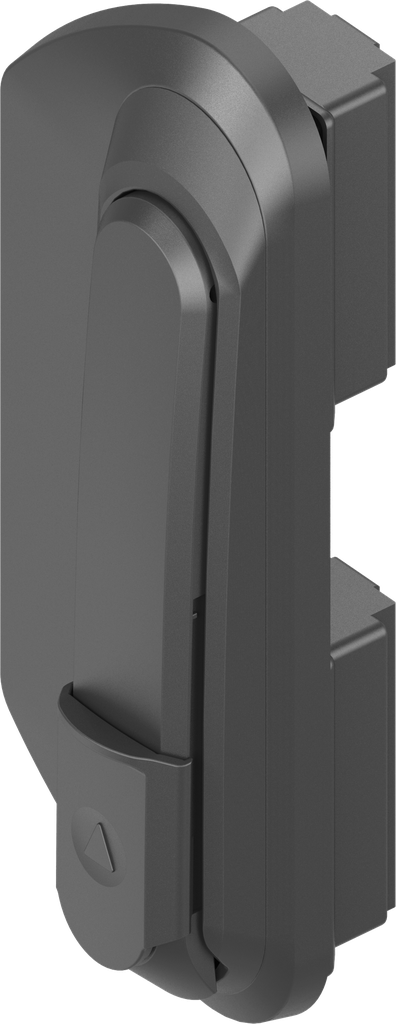

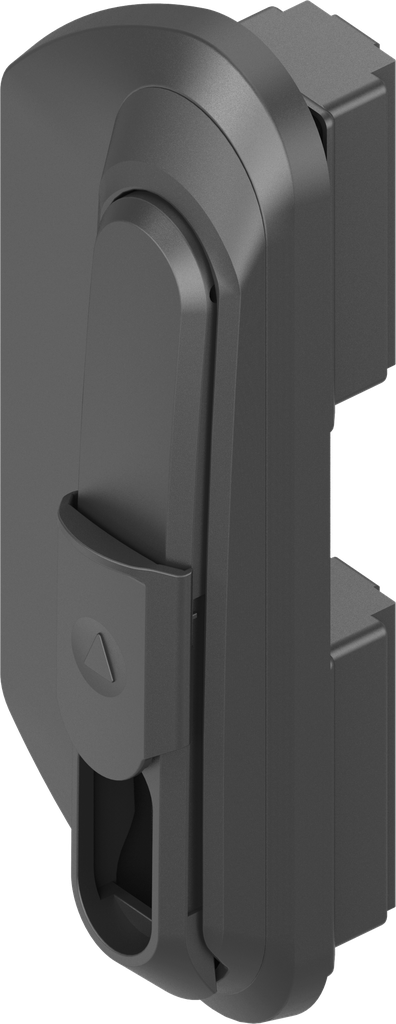

Schwenkgriff mit variablem Schließmitteleinsatz für schmalen Verkantungsraum für Flachstange 14x3, Polyamid GF schwarz; 1325-U201
für Flachstange 14x3 mm
Produktvorteile:
- Innovative award-winning design
- Ergonomic surface feel
- Variable locking options
- Quick assembly and simple right-left change
- Integrated scratch prevents surface damage (handle / dish)
- Rattle-free rod connection due to patented clip-in connection
- Larger clearance due to narrow bending 33 x 25 mm or 37 x 25 mm
Produkthinweis:

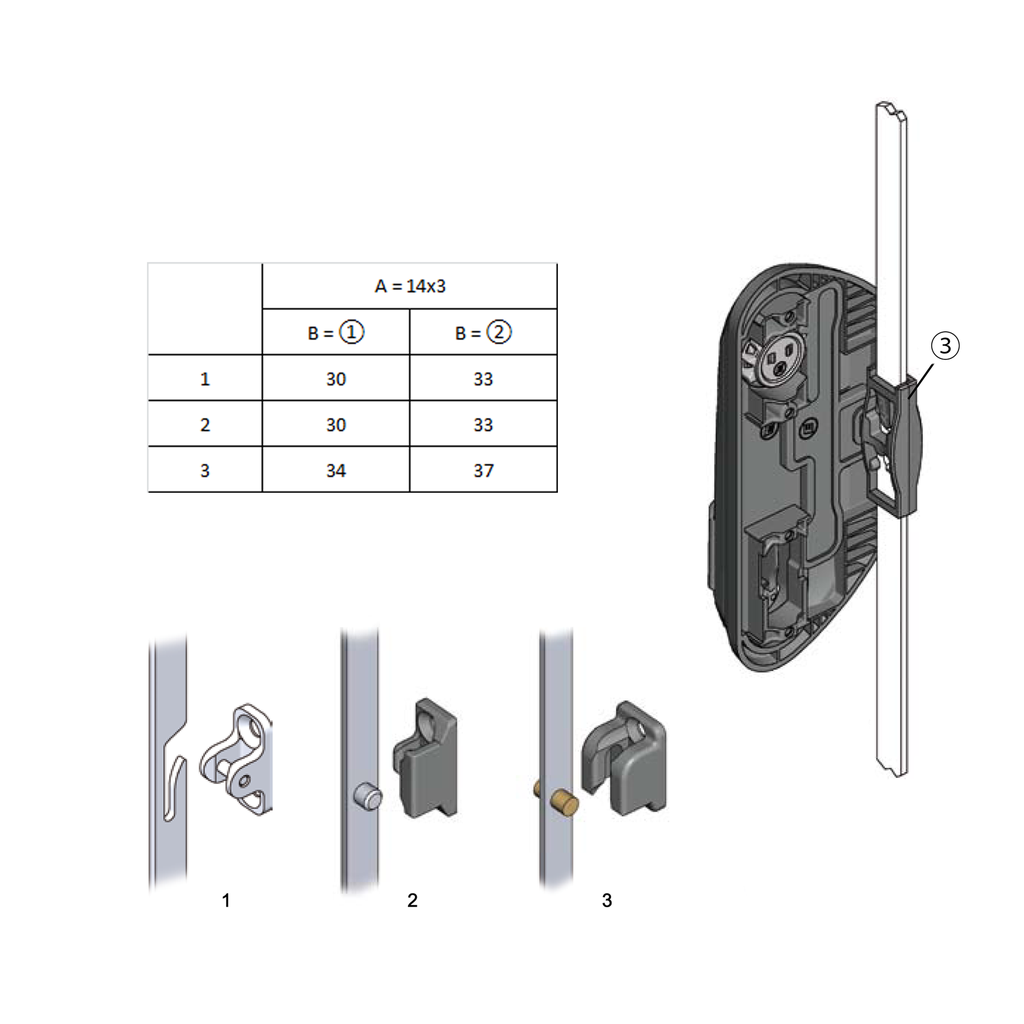

① = Without seal
② = With seal
③ = Rivet (depicted without caps)
1 = Rod with notch
2 = Rod with single roller
3 = Rod with double roller

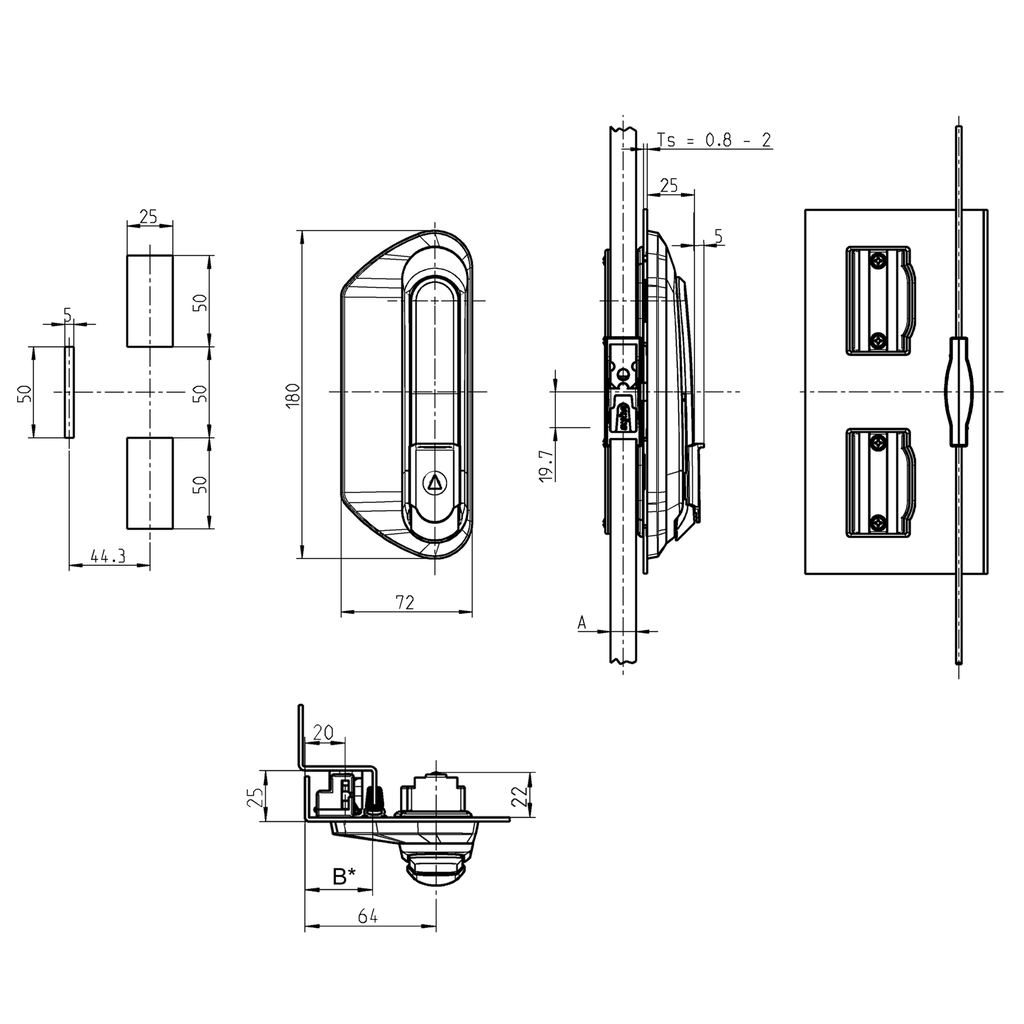

* = The values in the table for dimension B with seal refer to seal 1011-10. With other seals, the values for dimension B differ.
For rods with notch one upper and one lower flat rod respectively must be ordered.
Funktion:
Verfahrweg der Stange ist einzügig
Interne Referenz:
1325-U201
Normen:
Schutzart IP 65
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1325
Katalogblatt:
3BA-320
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Außerhalb der Dichtung
Für schmalen Verkantungsraum:
Ja
Geschäumte Dichtung:
Ja
Gleichbleibender Schwenkkomfort:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Passend für Türstärke von:
0.80 mm
Passend für Türstärken bis:
2 mm
Schliessmittel Baustein-Technik:
Profil-Halbzylinder, A=30, Griffmontage,Rundzylinder, Griffmontage,Betätigung, Griffmontage
Schließmittelabdeckung:
Ja
Schlüssel abziehbar:
Schlüssel in jeder Griffstellung abziehbar
Schwenkgriff Höhe vor Tür:
25 mm
Schwenkgriff-Länge:
180 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Integrierter Stangenantrieb
