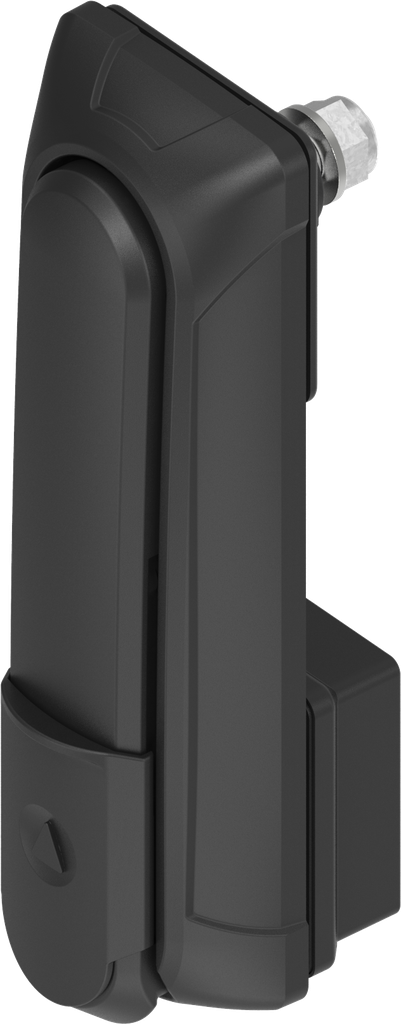

Schwenkgriff "kurz" für Vorhangschloss mit Baustein für Profil-Halbzylinder 40 mm (A = 30 mm), Polyamid GF schwarz
Schwenkgriff 130 f. 1049er Schloss
Schwenkgriff "kurz" mit Baustein für Profil-Halbzylinder 40 mm (A = 30 mm), Polyamid GF schwarz; 1317-U401-01
für Zunge
Produktvorteile:
- Ergonomic surface feel
- Variable locking options
- Integrated scratch prevents surface damage (handle / dish)
Produkthinweis:
Bei Verwendung der Adapterplatte oder des Adapterrings beträgt die max. Türstärke (Ts) 6 mm. (Bei Lochbild Variante A und C)
Hinweis:
Bei Türstärke (Ts) > 4 mm ist die Verwendung von Standard-Rundstangen nicht möglich!
Schraubensatz 1107-U170 bei Ts = 4-12 mm extra bestellen
Bemerkung:
Plombierbar: ja, Bohrung in Mulde notwendig
Interne Referenz:
1317-U401-01
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1317
Katalogblatt:
3AB-140
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Passend für Türstärke von:
2 mm
Passend für Türstärken bis:
12 mm
Plombierbar:
Ja
Schließmittel:
Profil-Halbzylinder A = 30
Schließmittelabdeckung:
Ja
Schwenkgriff Höhe vor Tür:
32,5 mm
Schwenkgriff-Länge:
163 mm
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
