Schwenkgriff kpl.40er PZ 30° (130)
Doppelzylinder-Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm und 45 mm (A = 30 mm und 35 mm), GD-Zn grau gepulvert RAL 7038 und antigraffiti lackiert

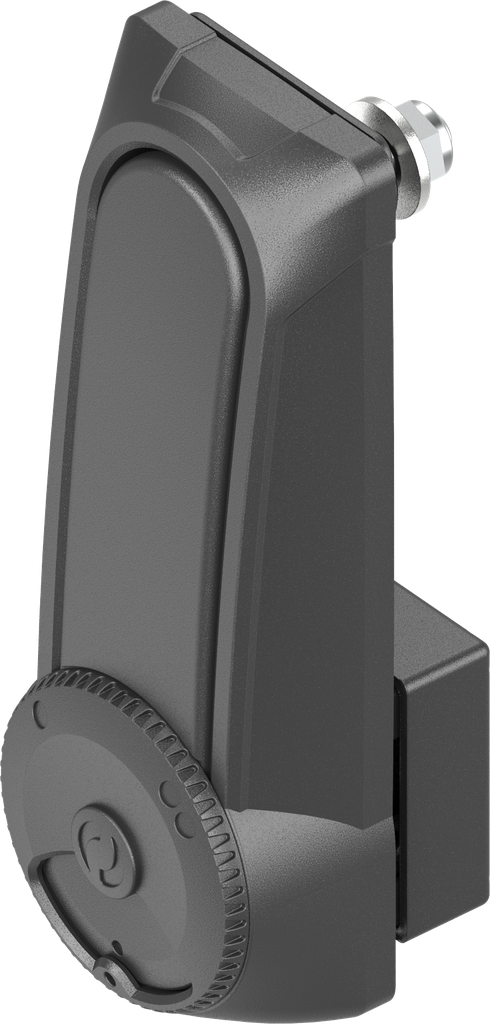

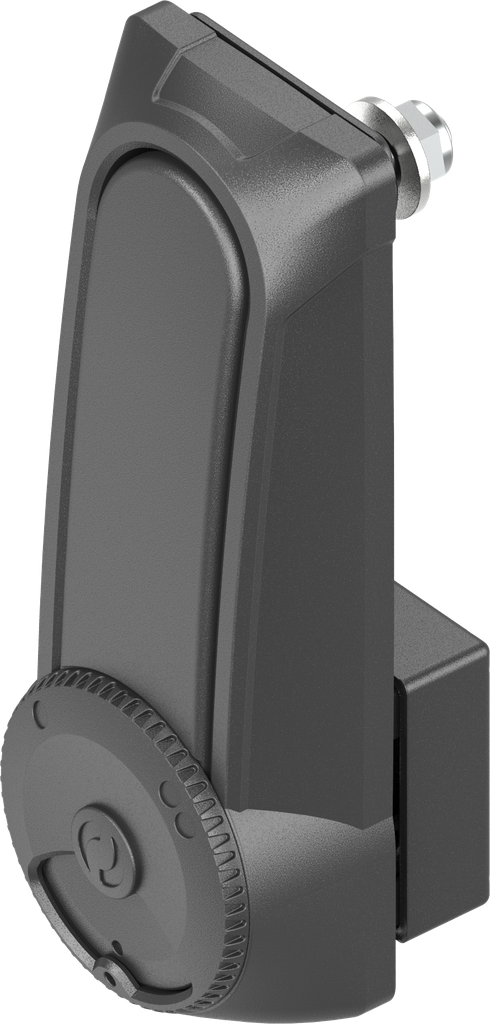

Doppelzylinder-Schwenkgriff "kurz" mit RC2 für Profil-Halbzylinder 40 mm und 45 mm (A = 30 mm und 35 mm), GD-Zn schwarz gepulvert; 1317-U201
für Zunge
Produkthinweis:
For door gauge (Ts) > 6 mm standard round rods cannot be used!
Attention: when using the adapter ring the max. door gauge (Ts) will be 6 mm
Profile half cylinder not in scope of delivery
Montagehinweis:
Widerstandsklasse: RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein.
Bemerkung:
Ts >6-12 auf Anfrage
Interne Referenz:
1317-U201
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1317
Katalogblatt:
3AB-160
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
zwei Schließmittel, 2-Augen-Schließung
Artikel mit Schutzrecht:
Ja
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Integrierter Kratzschutz:
Ja
Kappe:
Ja
Ohne Schließmittel:
Profil-Halbzylinder Blindstopfen ohne Kugelschnapper
Passend für Türstärke von:
2 mm
Passend für Türstärken bis:
12 mm
Plombierbar:
Ja
Prüfung nach RC2 DIN EN 1630 (WK2 DIN V ENV 1630):
Ja
Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102:
Ja
Schließmittel:
Profil-Halbzylinder A = 30,Profil-Halbzylinder A = 35
Schließmittelabdeckung:
Ja
Schlüssel abziehbar:
Schlüssel in jeder Griffstellung abziehbar
Schock- und Schwingungsprüfung nach DIN EN 61373:
Ja
Schwenkgriff Höhe vor Tür:
36 mm
Schwenkgriff-Länge:
165 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
