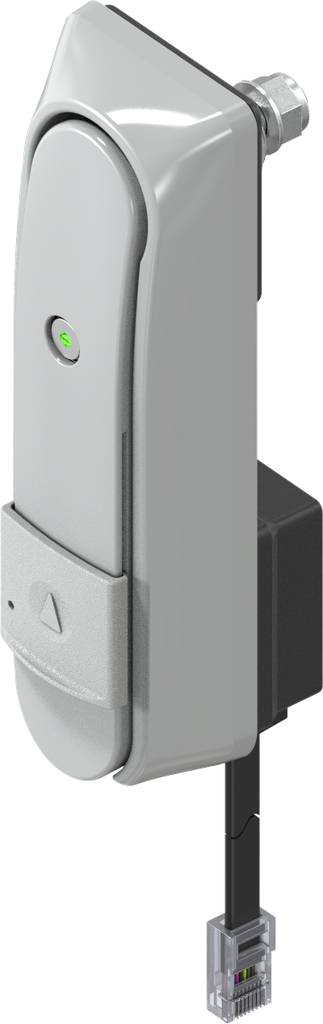

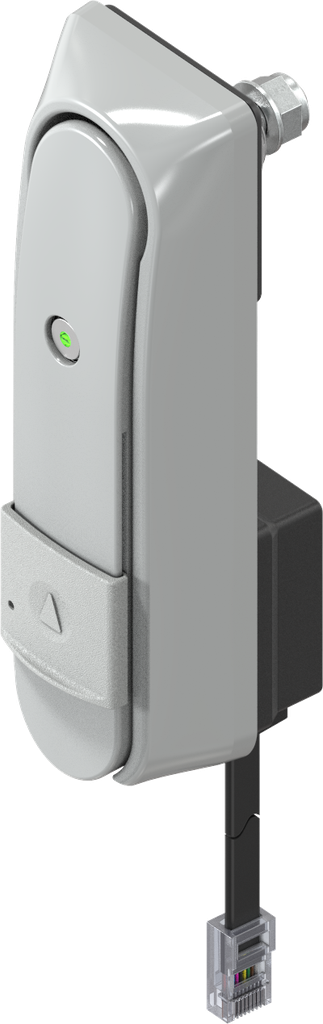

Schwenkgriff "kurz" mit RC2, mit elektromechanische Entriegelung und für KABA Typ 1514, GD-Zn grau gepulvert RAL 7038; 1317-U156-BO

• Die Prüfung nach RC2 DIN EN 1630 hat der Schwenkgriff erfolgreich bestanden Die Prüfung Schutzgrad IK 10 in Anlehnung an DIN EN 50102 wurde erfolgreich bestanden Integrierter Kratzschutz verhindert Oberflächenbeschädigung (Griff / Mulde)
• The test protection class IK 10 according to DIN EN 50102 was successfully passed
• Integrated scratch protection prevents surface damage (handle / dish)

1 = weiss = Motor V + 2 = braun = V - 3 = grün = LED V + 4 = gelb = Reed-Kontakt 5 = grau = - 6 = pink = Motor Position 1 7 = blau = Motor Position 2 8 = rot = Taster E = Die Pins 4, 6, 7, 8 müssen mit einem Pull-Up-Widerstand versehen werden, Pin 5 kann mit einem Pull-Up-Widerstand versehen werden. Der Motor muss direkt von einer übergeordneten Steuerung angesteuert werden und kann nur in eine Richtung verfahren werden. Um die Verriegelung in den gewünschten Zustand (verriegelt/entriegelt) zu versetzen, muss nicht nur der Motor angesteuert, sondern es müssen auch die Motorpositionsschalter abgefragt und ausgewertet werden. Zur Identifizierung des entsprechenden Status dient die nachfolgende Tabelle. F = Motor Position 1 G = Motor Position 2 H = Griff-Status 10 = Logisch 0 11 = Logisch 1 12 = Verriegelt 13 = Nicht definiert 14 = Entriegelt RC2 DIN EN 1630, wird erreicht mit Profil-Halbzylinder nach DIN EN 18252-BZ oder DIN EN 1303 mit der Angriffswiderstandsklasse 2 mit Bohr- und Ziehschutz. Der Profilhalbzylinder sollte PIV CERT oder alternativ durch eine Zertifizierungsstelle nach DIN EN ISO/IEC 17065 zertifiziert und überwacht sein. Hinweis: Ohne Profil-Halbzylinder ist das Öffnen nur mit Bauschlüssel 1004-44-01AA möglich. Profil-Halbzylinder: 40 mm und 45 mm; Schließdaumen auf 6 oder 7 Uhr einstellen. Auf 3 oder 5 Uhr kein push-to-close Plombierbar:ja Einsatzbereich: Innen- und Außenbereich bei -30°C bis +80°C Anschlussart: Stecker RJ45 mit Anschlusskabel (4 m) Freigabe: durch Anlegen eines 3 - 3,6 V DC Signals Aufweckfunktion: Ja, durch Drucktaster Anzeige: durch LED Fernüberwachung: durch eingebauten Reedkontakt Schließen: Griff in die Mulde drücken, bis der Schließmechanismus einrastetNotöffnung:optional mit 40 mm oder 45 mm Profil-Halbzylinder Ts > 6 mm - 8 mm auf Anfrage Ob der Griff geöffnet ist kann über einen Reed-Kontakt abgefragt werden. Der Taster kann zur Interaktion in beliebiger Form eingesetzt werden, ebenso wie die LED zur Indikation in beliebiger Art

RC2 DIN EN 1630, is achieved with profily half cylinder according to DIN EN 18252-BZ or DIN EN 1303 with the attacking resistance class 2 with protection against drilling and pulling. The profile half-cylinder should be certified and monitored by PIV CERT or alternatively by a certifying body according to DIN EN ISO/IEC 17065.

Note: Without profile half cylinder opening is only possible with key 1004-44-01AA.
Profile half cylinder: 40 mm and 45 mm; Set locking cam to 6 or 7 o'clock. At 3 or 5 o'clock no push-to-close
Sealable: Yes
Application range: Indoor and outdoor at -30°C up to +80°C
Connection type: Plug RJ45 with connection cable (4 m)
Release: By applying a 3 - 3.6 V DC signal
Wake-up function: Yes, by push button
Display: LED
Remote monitoring: By built-in reed contact
Locking: Push handle into recess until locking mechanism engages
Emergency opening: Optional with 40 mm or 45 mm profile half cylinder
Ts > 6 mm - 8 mm on request

Whether the handle is open can be queried via a reed contact.
The push button can be used for interaction in any form, as well as the LED for indication in any way.

Bei der mechanischen und der elektromechanischen Ausführung ist nur der Typ KABA 1514 einsetzbar.
