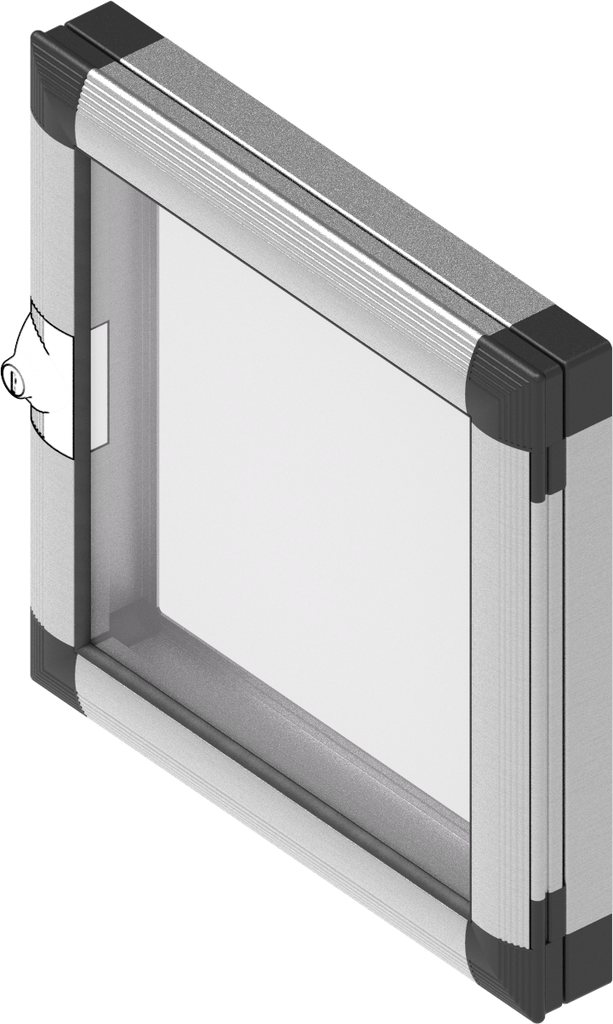

Aufsatzfenster EMKA Proflex, Aluminium eloxiert; 1210-U___-___

https://www.emka.com/products/1210-u https://www.emka.com/web/image/product.template/422583/image_1920?unique=e7f3cf0


    Diese Kombination existiert nicht.



    Produkthinweis:

    1 = Height in mm
    2 = Width in mm
    3 = Number of locks
    4 = Number of hinges
    5 = The framed sizes are available with safety glass

    Thread M5 on rear side of the frame for fixing.
    Alternative fixing option on the front side.
    Polycarbonate glass or safety glass on request.
    For window sizes for applications with safety glass please see table.

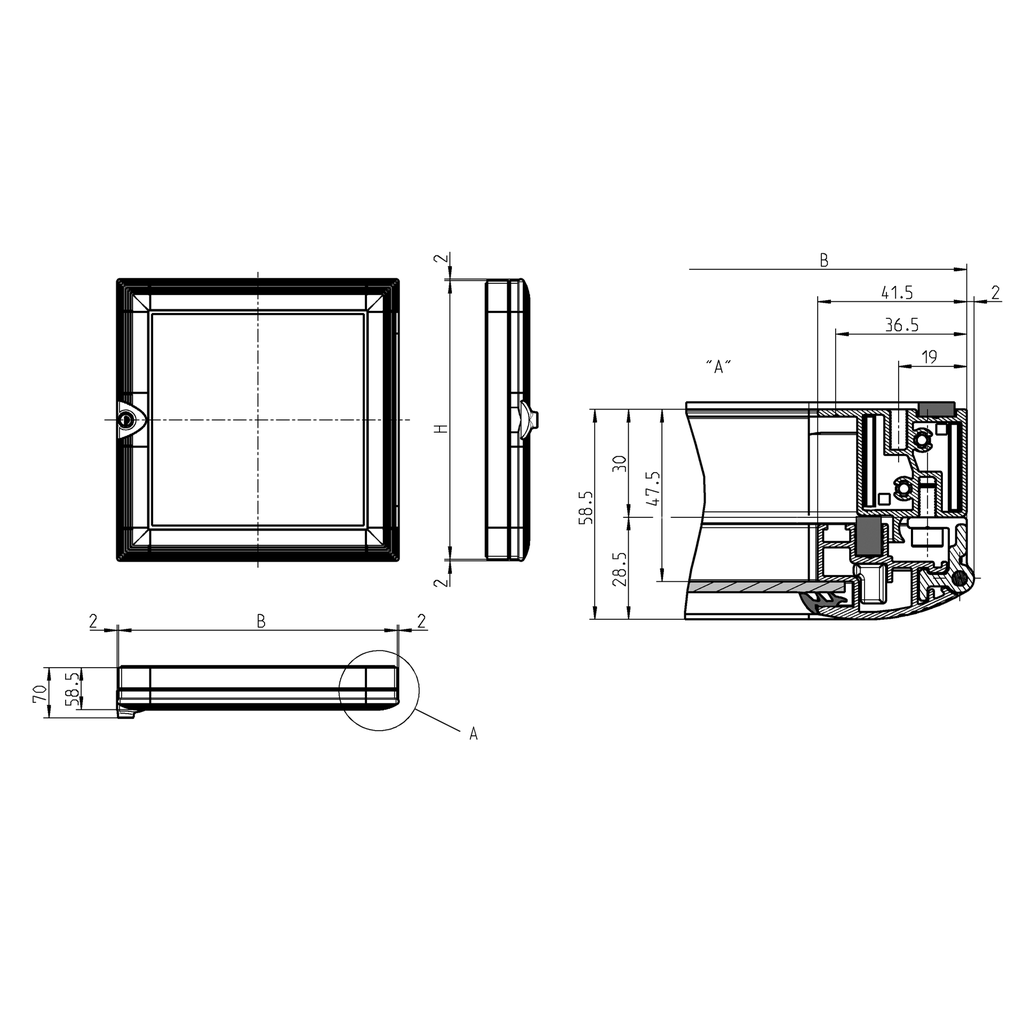

    outside dimensions of the aluminium window:
    height from 300 to 2000 mm
    width from 200 to 1000 mm
    height = lock respectively hinge side

    Rear panel of 3.5 to 4 mm is possible!
    Easy assembly by pushing in.
    rear panel size H minus 62 mm and B minus 62 mm

    Montagehinweis:

    Attention:
    max. screw torque in screw channel is 3 Nm

    Bestell-/Berechnungsbeispiel:

    Please specify locking option separately!
    You require a completely assembled aluminium window with dimensions H = 750 mm and B = 520 mm and with locking type "insert double bit 3 mm".

    Please order:
    One aluminium window 1210-U (height) - (width) = 1210-U 750-520 + 1215-U2-U327
    Number of locks and hinges:
    The number depends on the dimensions required.
    To determine the number please round the dimensions up to the nearest hundred mm value. The table indicates the respective quantities.

    The principle is the same for the price list.
    Explanations regarding the determination of the numbers of locks and hinges required
    Example: aluminium window: part no. 1210-U 750-520 ; 800-600 ; 1 lock and 2 hinges

    Interne Referenz: 1210-U___-___
    Produktart: Aufsatzfenster
    Programm: 1200
    Material der Baugruppe : Aluminium
    Oberfläche der Baugruppe: eloxiert
    Aufsatzfenster-Art: Aufsatzfenster mit 30 mm Rahmen
    B-Maß max.: 1000 mm
    B-Maß min: 200 mm
    Befestigungsart: verschraubbar / nietbar von vorne,verschraubbar von hinten
    H-Maß max.: 2000 mm
    H-Maß min.: 300 mm
    Öffnungswinkel: 180°
    Verschluss-Position: vorne in dem Rahmen
