Stangenantrieb, Polyamid und Stahl schwarz und verzinkt
Hebelgriff mini

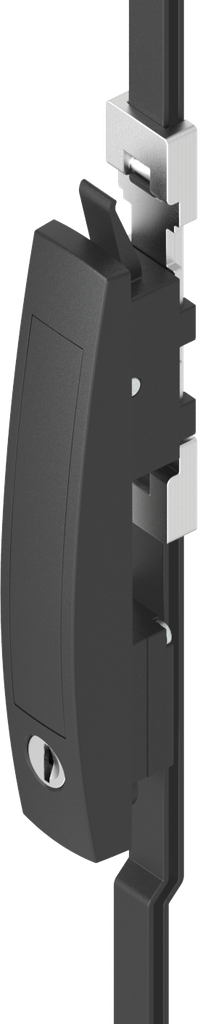

Hebelgriff-Verschluss-System komplett mit 4 Verschlusspunkten Schließung EK 333, Polyamid GF schwarz; 1190-U6
Funktion:

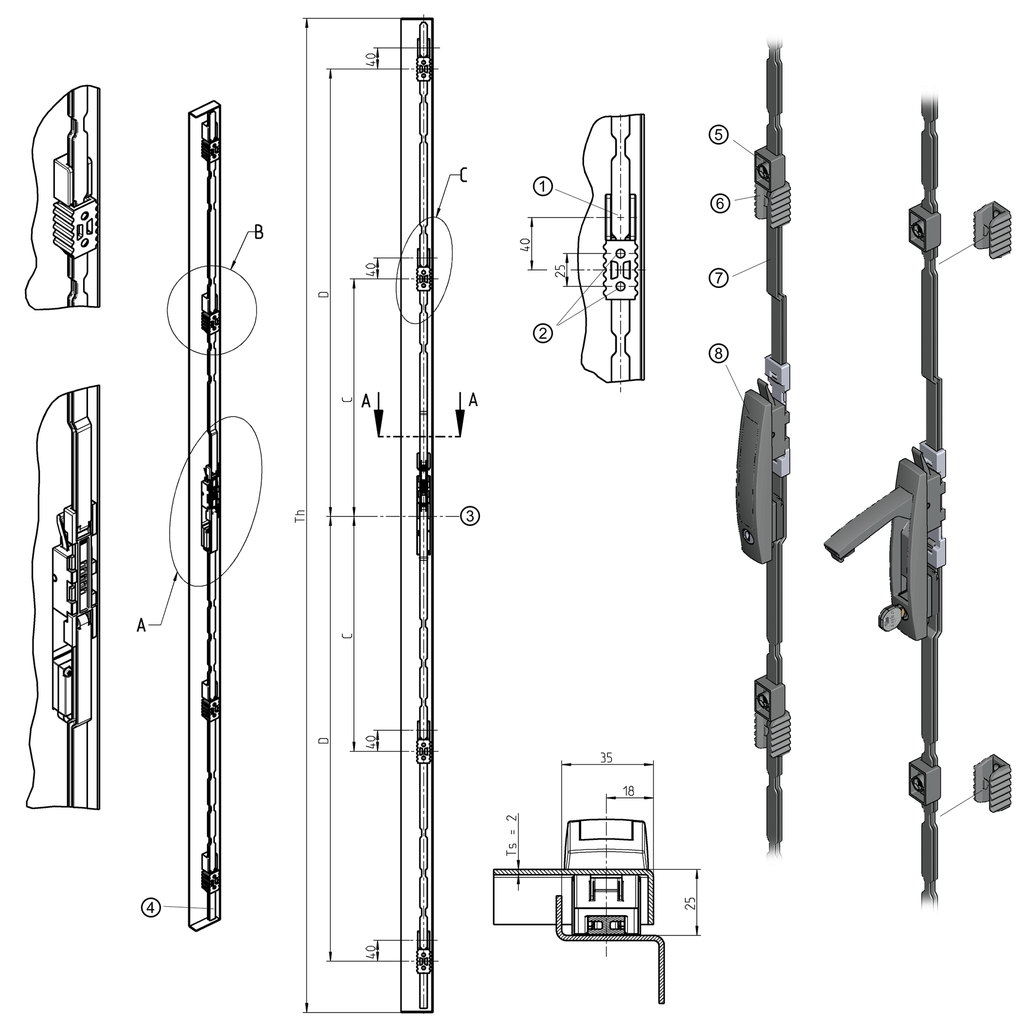

- Door height Th = 800 mm - 1200 mm:
Dimension C: not applicable; Dimension D: 300 mm - Door height Th = 1200 mm - 1600 mm:
Dimension C: not applicable; Dimension D: 450 mm - Door height Th = 1600 mm - 1900 mm:
Dimension C: 300 mm; Dimension D: 700 mm - Door height Th = 1900 mm - 2200 mm:
Dimension C: 300 mm; Dimension D: 850 mm
Montagehinweis:

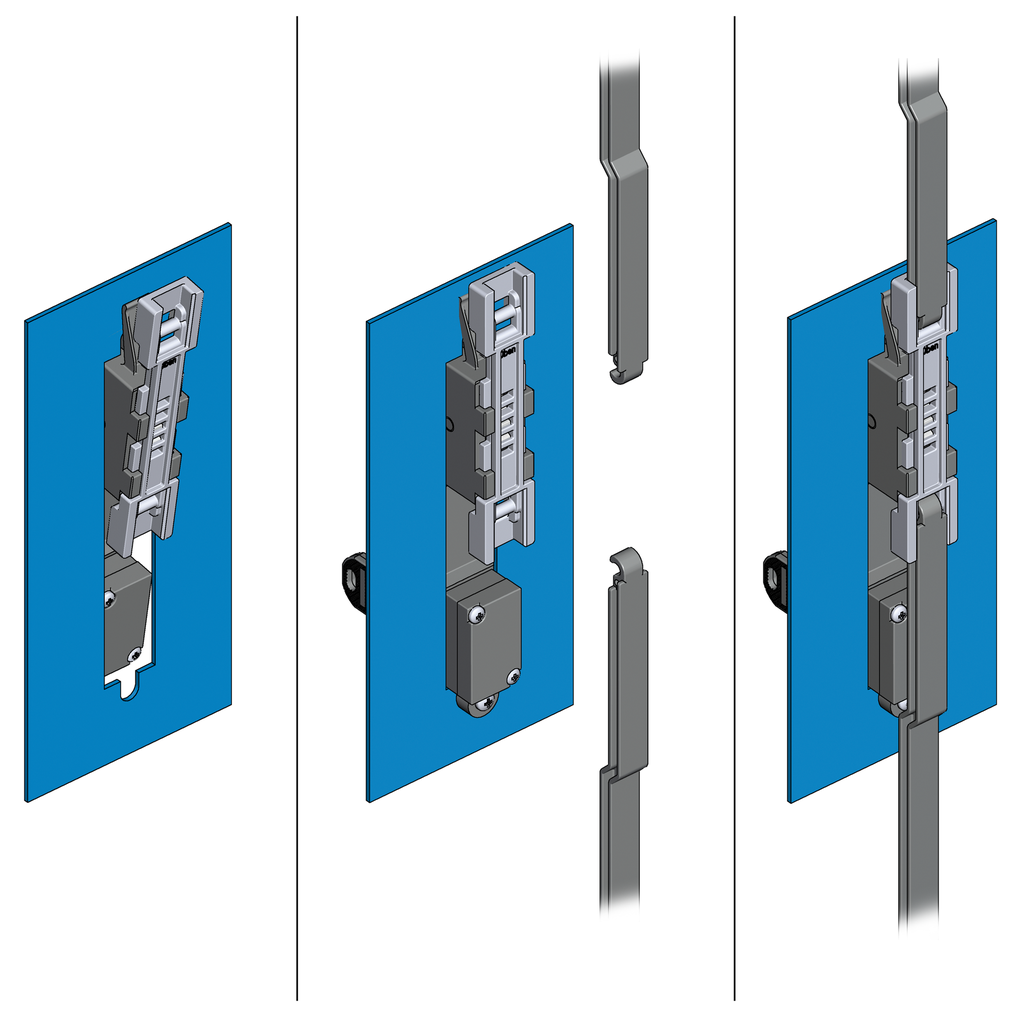

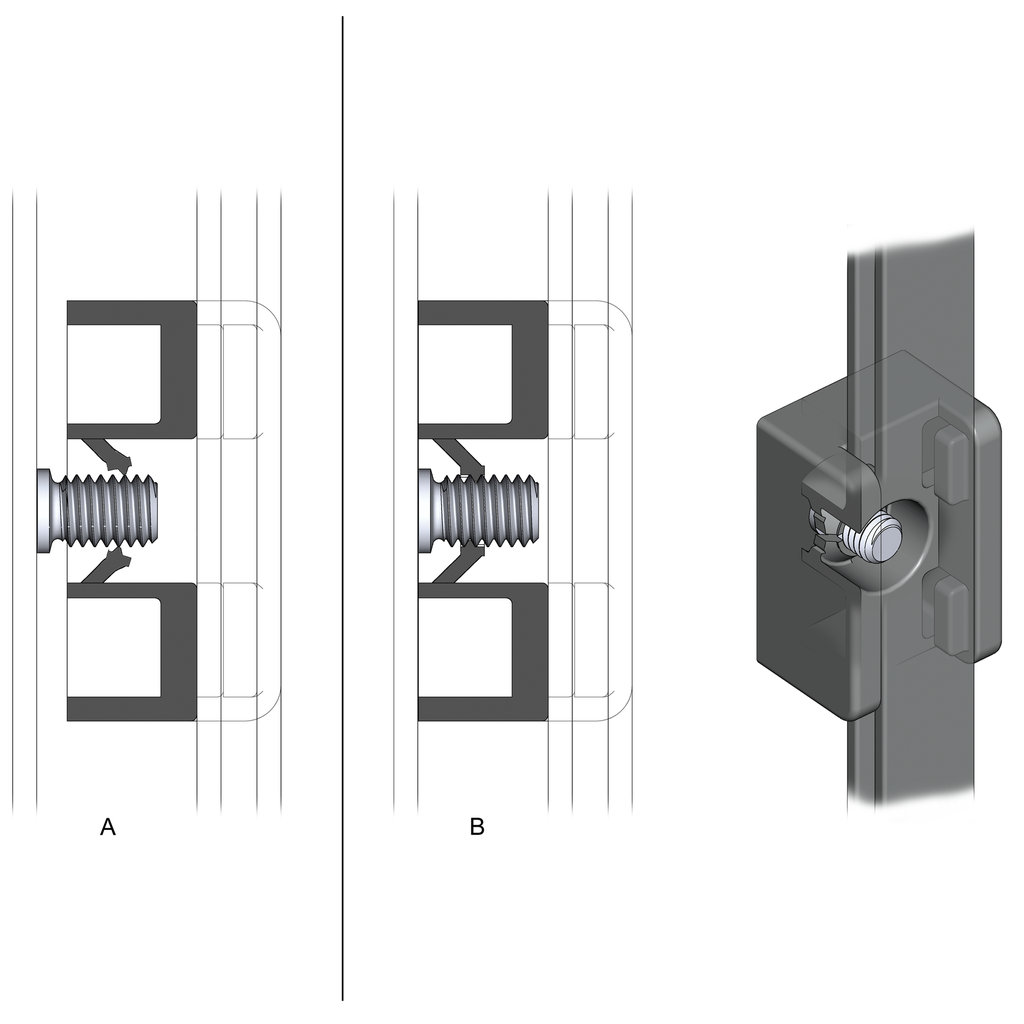

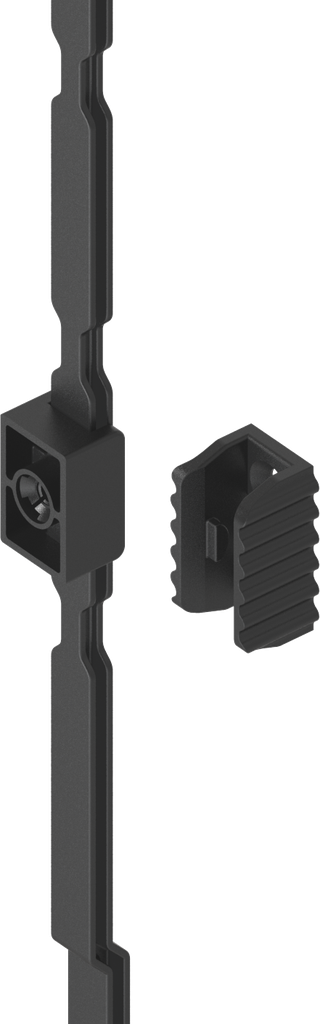

A = Montage der Stangenführung auf den Schweißbolzen

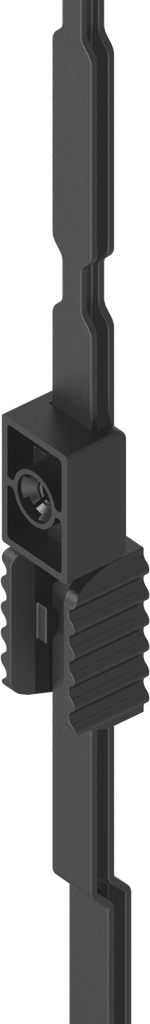

B = Stangenführung fertig montiert
Abziehkraft: Fmin. = 350 N
Applikationskraft: Typischer Wert F ≃ 135 N
Diese Werte beziehen sich auf Gewinde mit Oberfläche roh oder verzinkt und fettfrei.
Bemerkung:
Anzahl der Stangenführungen und Verschlusshalter 4 ; Hub 18 mm
Interne Referenz:
1190-U6
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1190
Katalogblatt:
3F-420
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß, variabel:
25 mm
Anzahl der möglichen Verschlusspunkte:
4-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Artikel mit Schutzrecht:
Ja
Einbauposition :
Außerhalb der Dichtung
Griff-Art:
Hebelgriff
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Rundzylinder-Art:
EMKA EK, Schließung EK 333
Schließmittel:
Rundzylinder
Schwenkgriff Höhe vor Tür:
19 mm

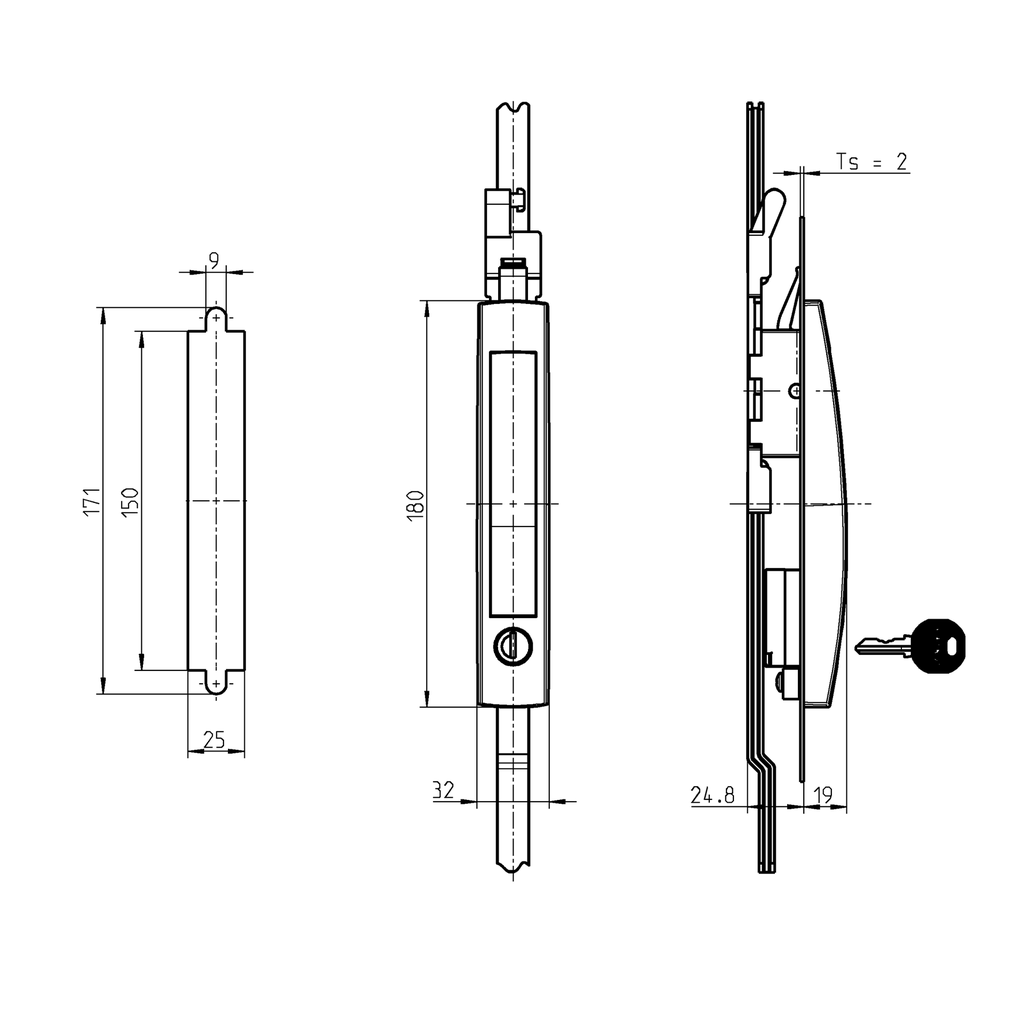

Schwenkgriff-Länge:
180 mm
Türanschlag :
Links,Rechts
Door thickness:
2 mm
Verriegelungs-Komponente:
Integrierter Stangenantrieb
No Specifications
