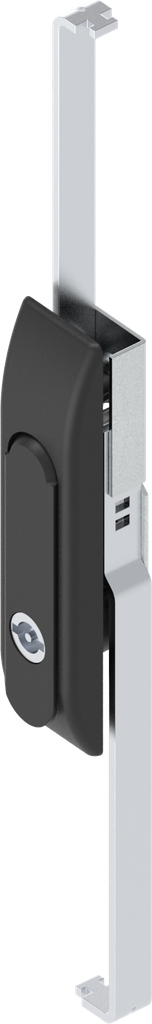

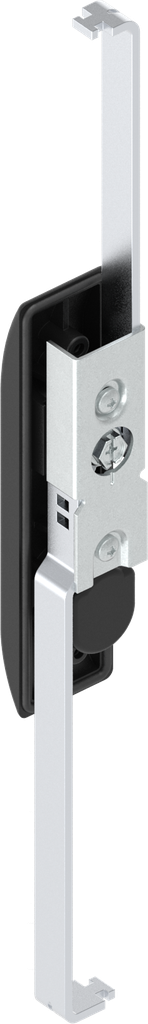

Schwenkgriff mit Schlossstangen mit Betätigung Doppelbart 3, GD-Zn schwarz gepulvert
Schwenkgriff mit Schlossstangen mit Druckknopf, Polyamid und GD-Zn schwarz gepulvert

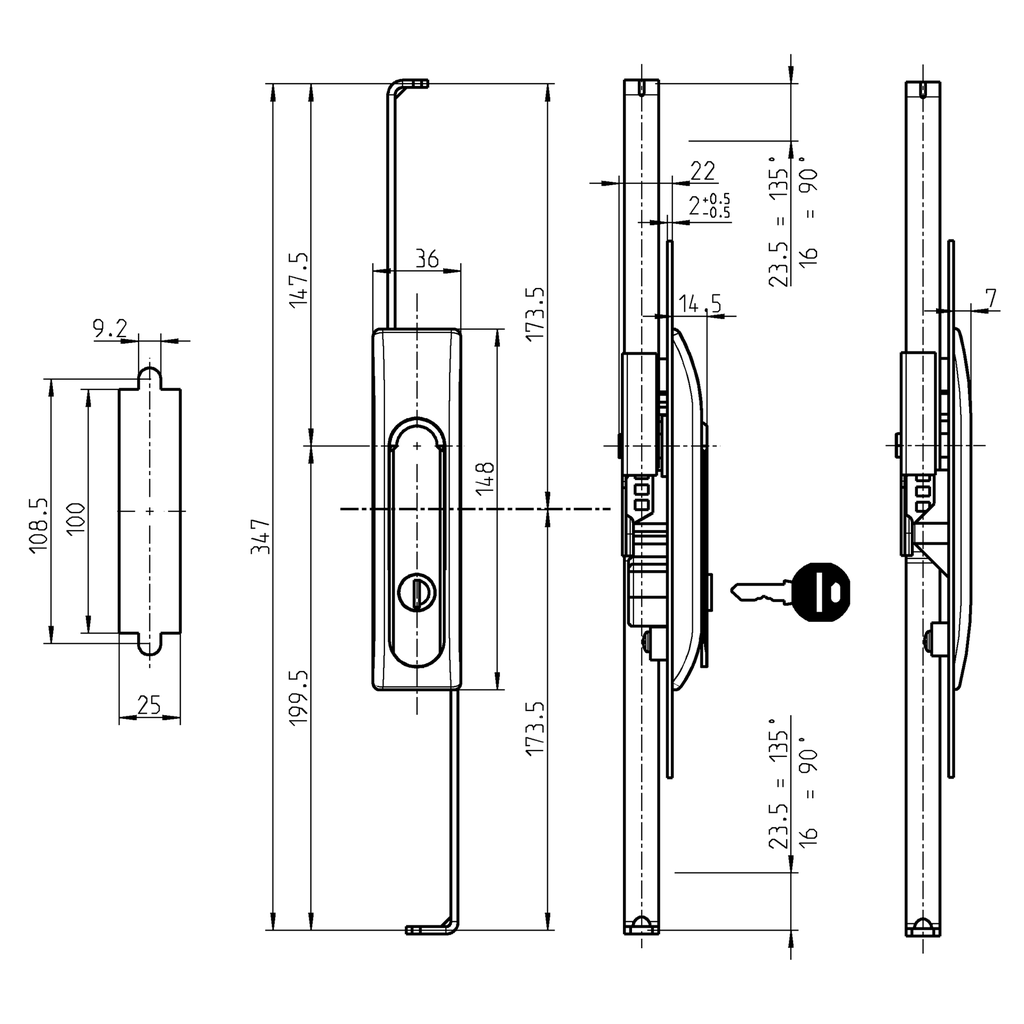

Funktion:
Schließweg 135° = Hub 23,5 mm
Schließweg 90° = Hub 16 mm
Interne Referenz:
1160-U26
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1160
Katalogblatt:
3D-120
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
A-Maß, variabel:
25 mm
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Anzahl der Schließmittel:
ein Schließmittel
Betätigungs-Art:
Doppelbart 5
Einbauposition :
Innerhalb der Dichtung,Außerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Mit integriertem Stangenschloss / Stangenantrieb:
Ja
Passend für Türstärke von:
1.50 mm
Passend für Türstärken bis:
2.50 mm
Schließmittel:
Betätigung
Schwenkgriff Höhe vor Tür:
14,5 mm
Schwenkgriff-Länge:
148 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Stangenschloss
