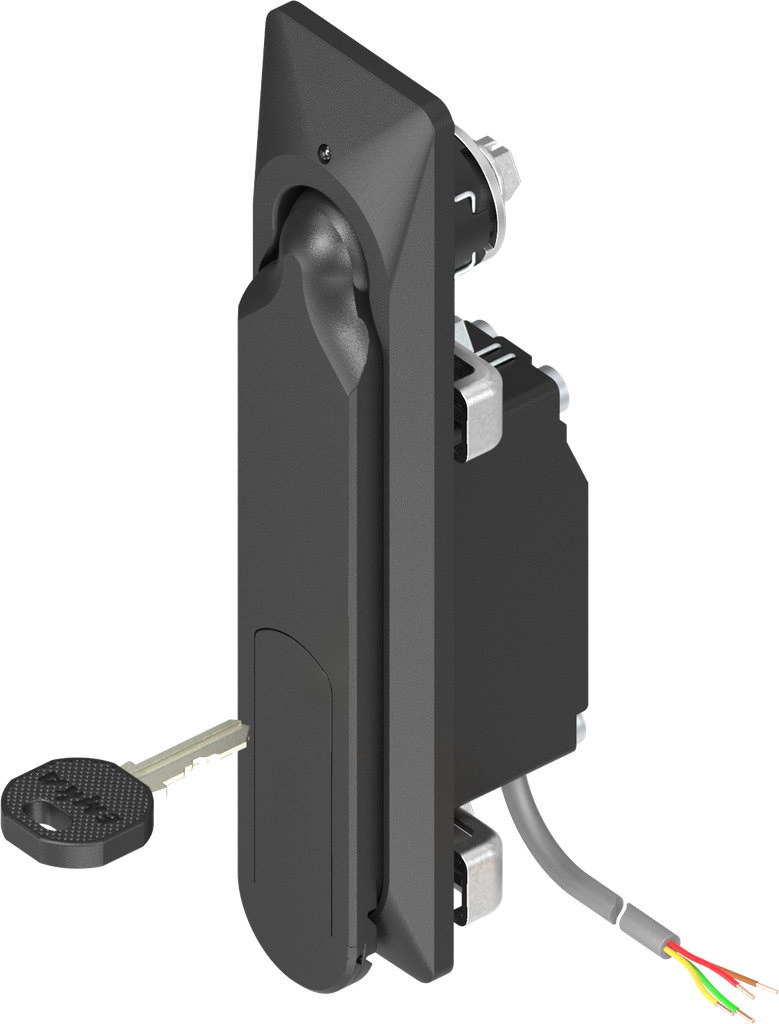

Schwenkgriff 1154 mit elektromagnetischer Entriegelung und Notöffnung Schließung EK 333, GD-Zn schwarz gepulvert; 1154-U6
Funktion:
Dieser Griff eignet sich zum Verschließen von Schränken in Außenaufstellung. Durch Anlegen eines 12 V, 24 V oder 48 V DC Signals erfolgt die Freigabe. Nachdem der Griff kurz in die Mulde gedrückt wurde, kann er geöffnet werden. Der eingebaute Reedkontakt dient zur Fernüberwachung des Griffzustandes. Zum Schließen muss der Griff in die Mulde gedrückt werden, bis der Schließmechanismus einrastet. Der mitgelieferte Schlüssel dient zum Öffnen des Griffes bei Stromausfall. Zum öffnen der Zylinderabdeckung muß die Schraube M3 entfernt werden. Das Entriegeln mittels Rund- / Stiftzylinders ist dann möglich. Bei der Freigabe des Griffes leuchtet die LED. Die maximale Einschaltdauer beträgt 1 Minute.
On release of the handle, the LED is illuminated.
The maximum power-on time is 1 minute.
Interne Referenz:
1154-U6
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1154
Katalogblatt:
3C-240
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
ein Schließmittel und elektromechanische Ausführung
Artikel mit Schutzrecht:
Ja
Einbauposition :
Innerhalb der Dichtung
Elektromechanische Entriegelung :
48 V
Geschäumte Dichtung:
Ja
GH-Maß:
18 mm
Griff-Art:
Schwenkgriff
Notöffnung:
Ja
Passend für Türstärke von:
1 mm
Passend für Türstärken bis:
5 mm
Rundzylinder-Art:
EMKA EK, Schließung EK 333
Schließmittel:
Rundzylinder
Schließmittelabdeckung:
Ja
Schwenkgriff Höhe vor Tür:
16 mm
Schwenkgriff-Länge:
170 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
