Schwenkgriff 1150 mit Druckknopf, Polyamid und GD-Zn schwarz gepulvert
Schwenkgriff 1150 mit elektromagnetischer Entriegelung und Notöffnung Schließung EK 333, Polyamid und GD-Zn schwarz gepulvert

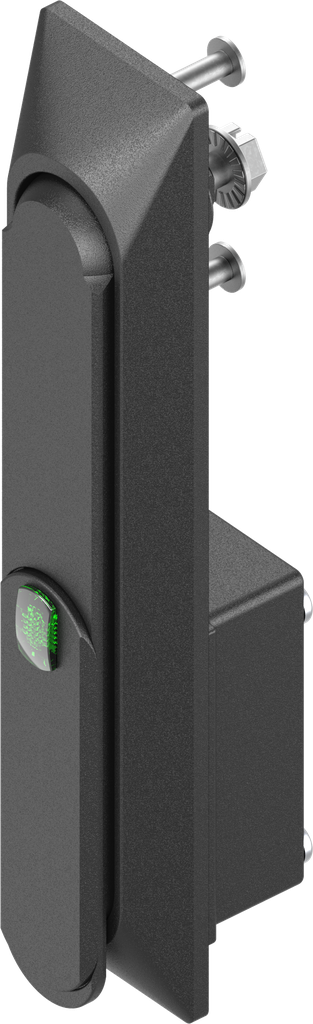

Schwenkgriff 1150 mit elektromagnetischer Entriegelung und Notöffnung unterschiedliche Schließung, Polyamid und GD-Zn schwarz gepulvert; 1150-U56-V
mit Hubmagnet 12V ; für Stangenschloss oder Zunge
Produkthinweis:
1 = weiß (+)
2 = braun (-)
3 = grün Kontakt
4 = gelb Kontakt
Nachdem der Griff kurz in die Mulde gedrückt wurde, kann er geöffnet werden.
Der eingebaute Reedkontakt dient zur Fernüberwachung des Griffzustandes. Zum Schließen muss der Griff in die Mulde gedrückt werden, bis der Schließmechanismus einrastet. Der mitgelieferte Schlüssel dient zum Öffnen des Griffes bei Stromausfall. Hierfür muss die Abdeckung über dem Schließzylinder entfernt werden. Die Zylinderabdeckung wird dabei zerstört und muss ersetzt werden.
Dieser Griff kann an die Module 3000-U32-02 und 3000-U47-02 oder 3000-U47-07 angeschlossen werden.
Bei Freigabe des Griffes leuchtet die LED
Funktion:
Dieser Griff eignet sich zum Verschließen von Schränken im Innenbereich. Die Freigabe erfolgt durch Anlegen eines Spannungssignals von 12 V DC. Nachdem der Griff kurz in die Mulde gedrückt wurde, kann er geöffnet werden.Der eingebaute Reedkontakt dient zur Fernüberwachung des Griffzustandes. Zum Schließen muss der Griff in die Mulde gedrückt werden, bis der Schließmechanismus einrastet. Der mitgelieferte Schlüssel dient zum Öffnen des Griffes bei Stromausfall. Hierfür muss die Abdeckung über dem Schließzylinder entfernt werden. Die Zylinderabdeckung wird dabei zerstört und muss ersetzt werden.
Dieser Griff kann an die Module 3000-U32-02 und 3000-U47-02 oder 3000-U47-07 angeschlossen werden.
Bei Freigabe des Griffes leuchtet die LED
Interne Referenz:
1150-U56-V
Normen:
Schutzart IP 40
Produktart:
Schwenkgriff, Hebelgriff
Programm:
3000
Katalogblatt:
3C-160
Material der Baugruppe :
Polyamid und GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Anzahl der Schließmittel:
ein Schließmittel und elektromechanische Ausführung
Einbauposition :
Innerhalb der Dichtung,Außerhalb der Dichtung
Elektromechanische Entriegelung :
12 V
Griff-Art:
Schwenkgriff
Notöffnung:
Ja
Passend für Türstärke von:
1 mm
Passend für Türstärken bis:
3 mm
Rundzylinder-Art:
EMKA EK, unterschiedlich schließend
Schließmittel:
Rundzylinder,elektromechanische Entriegelung
Schließmittelabdeckung:
Ja
Schwenkgriff Höhe vor Tür:
18 mm
Schwenkgriff-Länge:
170 mm
Tür drehbar / wendbar:
Ja
Türanschlag :
Links,Rechts
Door thickness:
2 mm
Verriegelungs-Komponente:
Zunge,Stangenschloss
