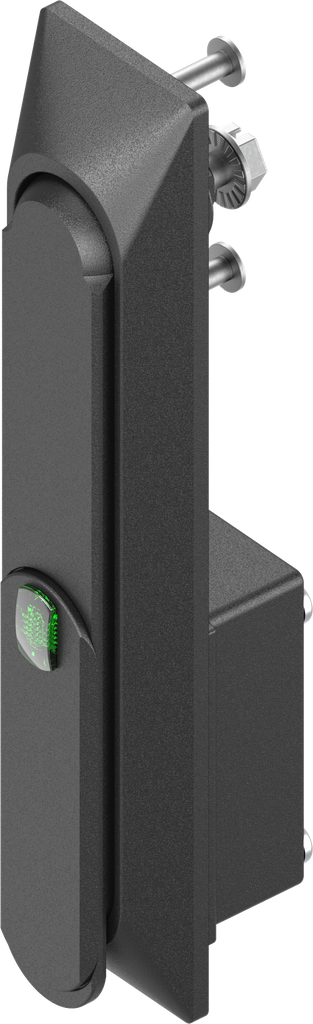

Schwenkgriff 1150 mit elektromagnetischer Entriegelung und Notöffnung Schließung EK 333, Polyamid und GD-Zn schwarz gepulvert; 1150-U56
mit Hubmagnet 12V ; für Stangenschloss oder Zunge
Produkthinweis:
1 = white (+)
2 = brown (-)
3 = green contact
4 = yellow contact
After pushing the handle briefly into the dish, it can be opened.
The integrated reed contact is used for remote monitoring of the handle status. To lock the handle it must be pressed into the dish until the locking mechanism engages. The provided key is used to open the handle in case of power failure. For this purpose the cover on the locking cylinder has to be removed. The cover will be destroyed thereby and must be replaced.
This handle can be connected to modules 3000-U32-02 and 3000-U47-02 or 3000-U47-07.
on release of the handle, the LED is illuminated
Funktion:
Dieser Griff eignet sich zum Verschließen von Schränken im Innenbereich.
Die Freigabe erfolgt durch Anlegen eines Spannungssignals von 12 V DC.
Nachdem der Griff kurz in die Mulde gedrückt wurde, kann er geöffnet
werden.
Der eingebaute Reedkontakt dient zur Fernüberwachung des
Griffzustandes. Zum Schließen muss der Griff in die Mulde gedrückt
werden, bis der Schließmechanismus einrastet. Der mitgelieferte
Schlüssel dient zum Öffnen des Griffes bei Stromausfall. Hierfür muss
die Abdeckung über dem Schließzylinder entfernt werden. Die
Zylinderabdeckung wird dabei zerstört und muss ersetzt werden.
Dieser Griff kann an die Module 3000-U32-02 und 3000-U47-02 oder 3000-U47-07 angeschlossen werden.
Bei Freigabe des Griffes leuchtet die LED
