Flachstange ohne Bohrung L = 1007,5 mm mit Auflaufrollschuh fertig montiert, Stahl verzinkt
Stangenschloss schmale Bauform für Flachstangen, Polyamid GF schwarz
Produkthinweis:
A = Tür von innen dargestellt B = Tür durchsichtig dargestellt C = Anschlussstangen passend zu dem Programm 1125, 1150, 1160, 1180, 1190, 1225, 1325, 2100, 2225, 2400 und 3000 individuell nach Wunsch auf Anfrage!
Montagehinweis:

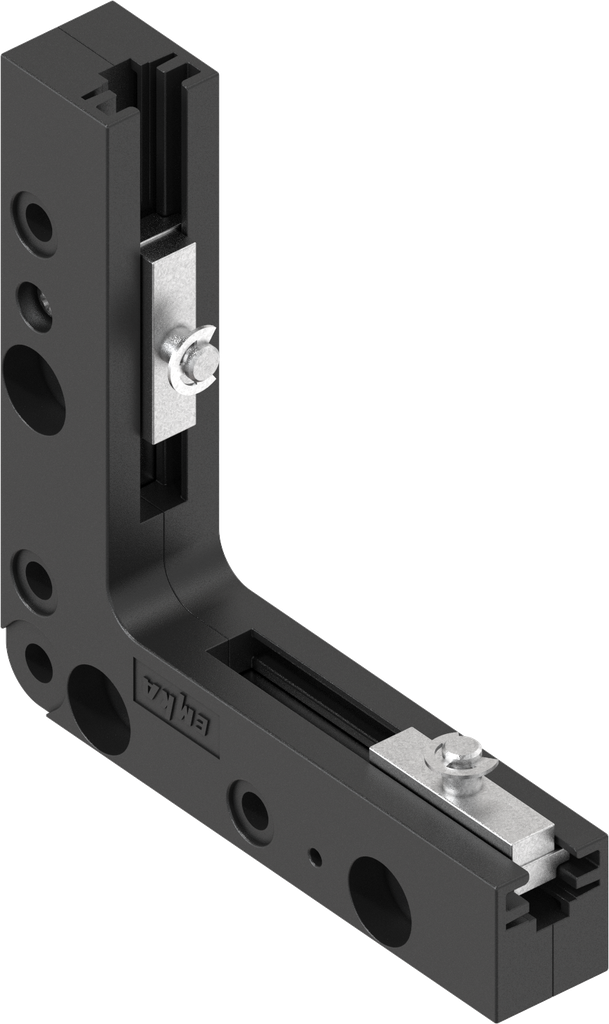

Eckumlenkung für Schweißbolzen M6x20 oder Blindniet
Interne Referenz:
1121-U206
Produktart:
Eckumlenkung
Programm:
1121
Katalogblatt:
3ZA-1120
Material der Baugruppe :
Polyamid schwarz und GD-Zn
Adapter für Anschlussstange:
90° Umlenkung für Flachstangen / Anschlussstangen
Anschlussstangen Position:
außerhalb der Dichtung, oben oder unten
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Artikel mit Schutzrecht:
Ja
Einbauposition :
Außerhalb der Dichtung
Flachstange außerhalb:
Flachstange individuell nach Wunsch auf Anfrage
Hub des Antriebs:
Hub 48,9 mm
