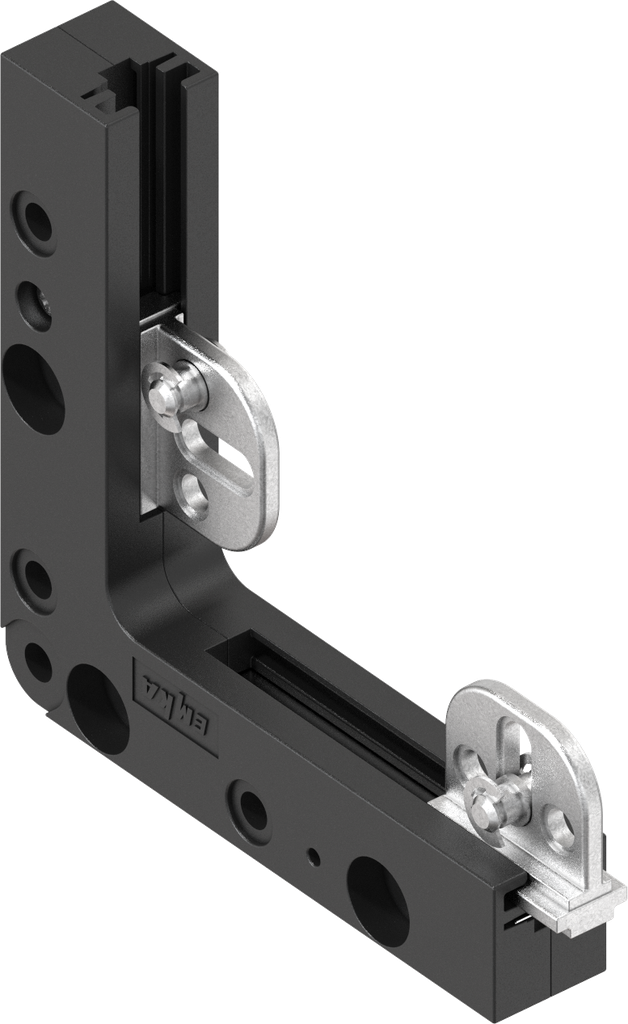

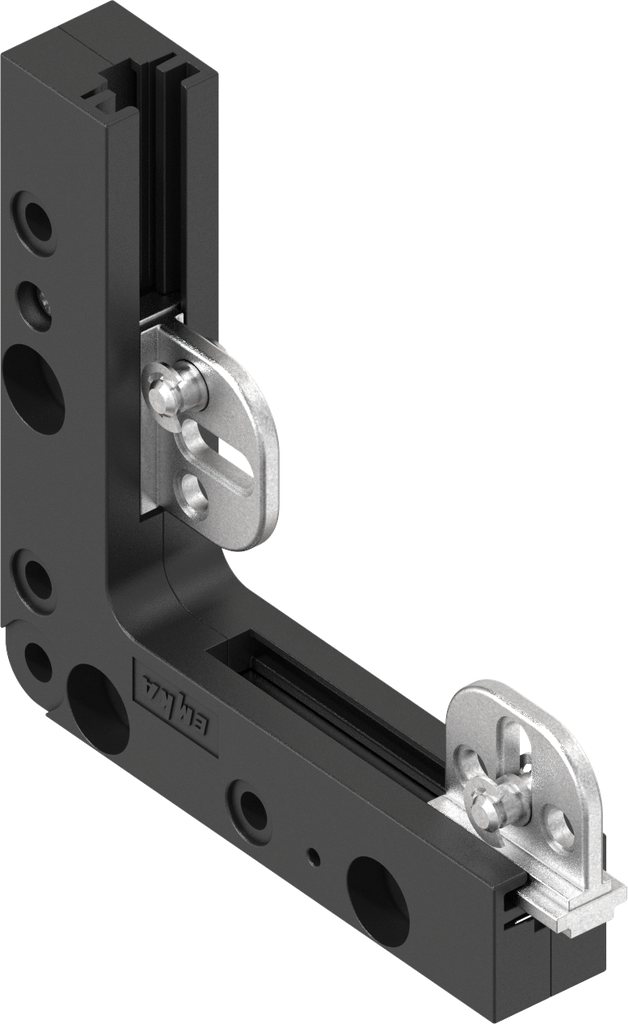

Eckumlenkung innerhalb der Dichtung, Polyamid schwarz und GD-Zn; 1121-U205
für Mehrfachverriegelung mit Dreh-Spann-Funktion
Produktvorteile:
- Eckumlenkung beidseitig einsetzbar für zusätzliche Verschlüsse im Quereinbau einsetzbar hoher Schließkomfort patentgeschützt!
- Can be used for additional closures in transverse installation
- High closing comfort
- Patented
Produkthinweis:
A = Aufnahme für Verbindungsstange mit mehreren Verschlusspunkten in einer Reihe B = Aufnahme für Verbindungsstange mit einem Verschlusspunkt M = Mitte Verschlusspunkt Hub = 48,9
Montagehinweis:
Eckumlenkung für Schweißbolzen M6x20 oder Blindniet
Interne Referenz:
1121-U205
Produktart:
Eckumlenkung
Programm:
1121
Katalogblatt:
3ZD-220
Material der Baugruppe :
Polyamid schwarz und GD-Zn
Adapter für Anschlussstange:
90° Umlenkung für Flachstangen / Anschlussstangen
Anschlussstangen Position:
innerhalb der Dichtung, oben oder unten
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 4-Punkt, mehr als 4-Punkte auf Anfrage möglich
Artikel mit Schutzrecht:
Ja
Einbauposition :
Innerhalb der Dichtung
Flachstange innerhalb:
Verbindungsstange für Dreh-Spann-Verschluss-System
