Flachstange L = 901 - 1000 mm

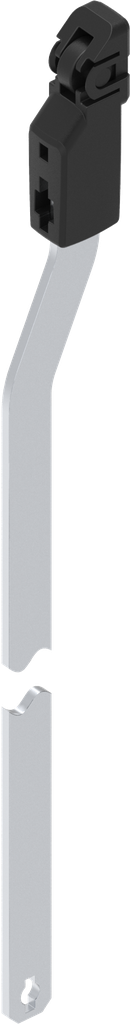

Flachstange ohne Bohrung L = 1007,5 mm mit Auflaufrollschuh fertig montiert, Stahl verzinkt
Produkthinweis:
① = Berechnung der Stangenlänge L ② = Stangenschloss-Länge ( z.B. Maß 347 auf Katalogblatt 3YA-120 ) ③ = lichte Höhe * = Maß Y je nach Ausführung der Dichtung
Bestell-/Berechnungsbeispiel:
Bestell-Nr. einer Flachstange mit Auflaufrollschuh komplett und einer Länge von 1034 mm = 1121-U187-L 1034
Interne Referenz:
1121-U187-08
Produktart:
Anschlussstange
Programm:
1121
Material der Baugruppe :
Stahl
Oberfläche der Baugruppe:
verzinkt
Anschlussstangen Position:
innerhalb der Dichtung, oben oder unten
Artikel mit Schutzrecht:
Ja
Einbauposition :
Innerhalb der Dichtung
Flachstange innerhalb:
Flachstange mit Auflaufrollschuh für Stangenschloss
Kompressionswert :
10 mm
L-Maß bis:
1200 mm
L-Maß von:
1101 mm
No Specifications
Alle Produkte anzeigen
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
