Flachstange L = 701 - 800 mm
Flachstange L = 901 - 1000 mm
Produkthinweis:
① = Berechnung der Stangenlänge L ② = Stangenschloss-Länge ( z.B. Maß 347 auf Katalogblatt 3YA-120 ) ③ = lichte Höhe * = Maß Y je nach Ausführung der Dichtung
Bestell-/Berechnungsbeispiel:
Bestell-Nr. einer Flachstange mit Auflaufrollschuh komplett und einer Länge von 1034 mm = 1121-U187-L 1034
Interne Referenz:
1121-U187-05
Produktart:
Anschlussstange
Programm:
1121
Material der Baugruppe :
Stahl
Oberfläche der Baugruppe:
verzinkt
Anschlussstangen Position:
innerhalb der Dichtung, oben oder unten
Artikel mit Schutzrecht:
Ja
Einbauposition :
Innerhalb der Dichtung
Flachstange innerhalb:

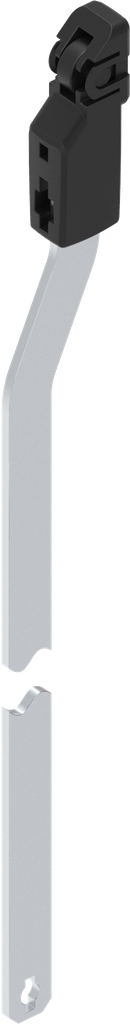

Flachstange mit Auflaufrollschuh für Stangenschloss
Kompressionswert :
10 mm
L-Maß bis:
900 mm
L-Maß von:
801 mm
No Specifications
Alle Produkte anzeigen
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
