Flachstange L = 601 - 700 mm rechts, Stahl verzinkt
Flachstange L = 901 - 1000 mm rechts, Stahl verzinkt
Produkthinweis:

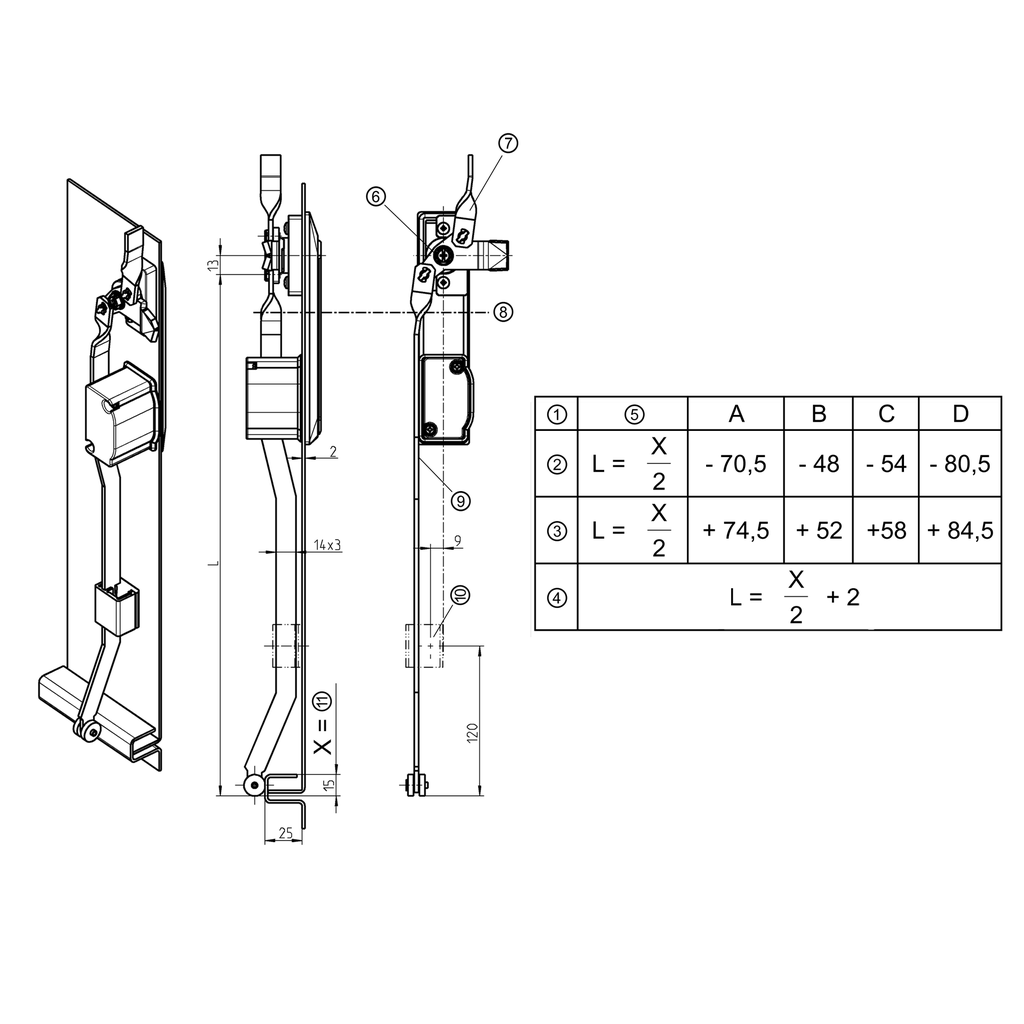

① = Berechnung der Stangenlänge L ② = Anschlussstange oben ③ = Anschlussstange unten ④ = Drehpunkt Mitte Tür oben und unten gleiche Stangenlänge ⑤ = Formel ⑥ = Drehpunkt ⑦ = Stange oben ⑧ = Mitte Tür und lichte Höhe ⑨ = Stange unten ⑩ = Stangenführung ⑪ = lichte Höhe A = Doppelzylinder Schwenkgriff Programm 1125; Schwenkgriff Programm 1151 Katalogblatt 3C-420; Schwenkgriff Programm 1154 Katalogblatt 3C-280 B = Schwenkgriff Programm 1153 Katalogblatt 3C-320; Schwenkgriff Programm 1154 Katalogblatt 3C-220 C = Schwenkgriff Programm 1154 Katalogblatt 3C-260 D = Doppelzylinder Schwenkgriff Programm 1225 Ts = 2 mm, andere Türstärken auf Anfrage
Bestell-/Berechnungsbeispiel:
Bestell-Nr. einer Flachstange mit Auflaufrollen und einer Länge von 1034 mm = 1121-U147-L 1034
Interne Referenz:
1121-U147-04
Produktart:
Anschlussstange
Programm:
1121
Material der Baugruppe :
Stahl
Oberfläche der Baugruppe:
verzinkt
Anschlussstangen Position:
innerhalb der Dichtung, oben oder unten
Einbauposition :
Innerhalb der Dichtung
Flachstange innerhalb:
Flachstange mit Auflaufrolle für Zunge
L-Maß bis:
800 mm
L-Maß von:
701 mm
