Produkthinweis:
Attention:
The pin hinge is for small doors only!
Example:
Electric meter and toolboxes.

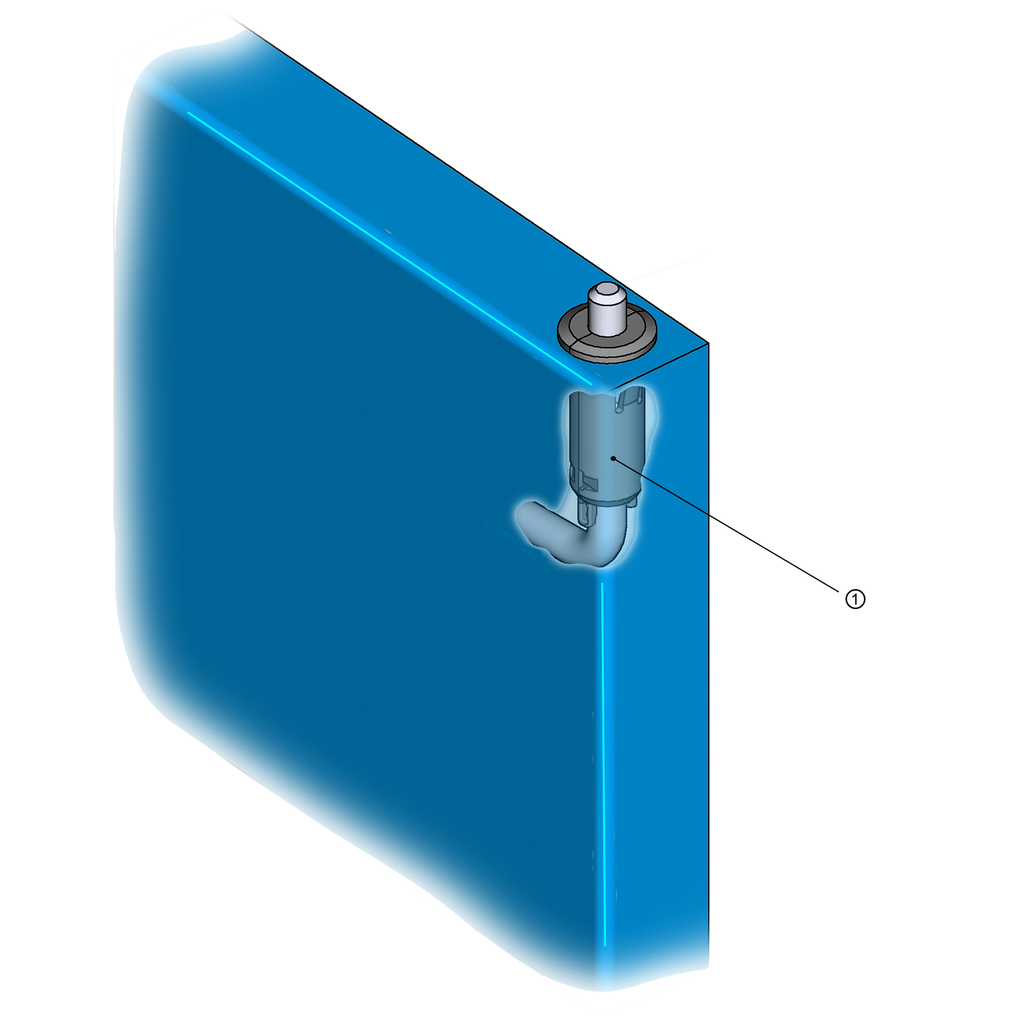

① Door depicted transparent in the the area of the hinge
Interne Referenz:
1117-U6-01
Produktart:
Scharnier
Programm:
1117
Katalogblatt:
4C-130
Material der Baugruppe :
Polyamid und GD-Zn
Oberfläche der Baugruppe:
schwarz
Abkantung variabel:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
klemmbar / steckbar
Befestigungsart am Rahmen:
klemmbar / steckbar
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Max. Öffnungswinkel Einbaubedingt:
Ja
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Stiftscharnier:
Ja
Tür-Position:
innenliegend,aufliegend
Türanschlag :
Links,Rechts
Door thickness:
1,5 mm
Unverlierbarer Stift:
Ja
No Specifications
Keine passenden Produkte
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
