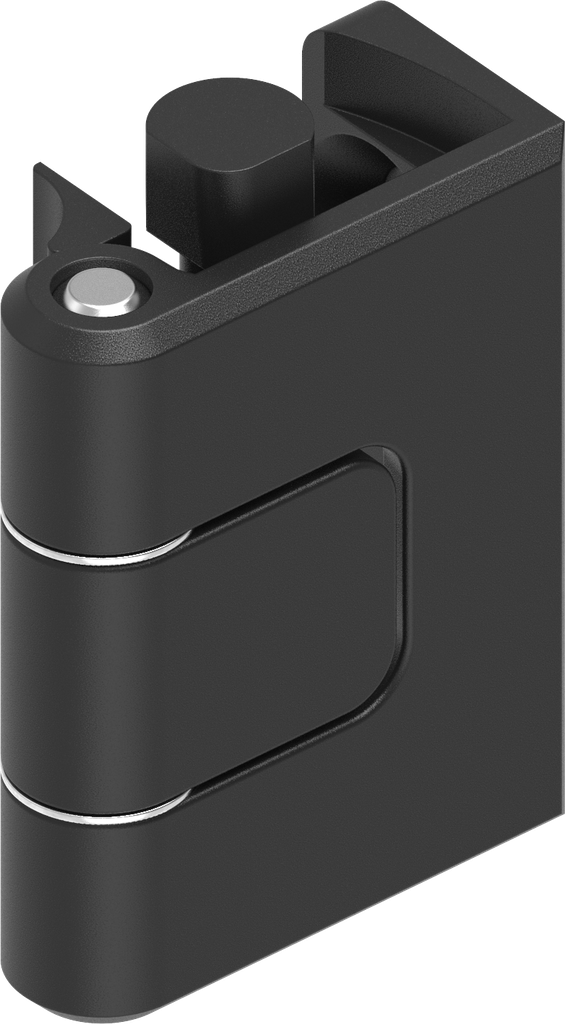

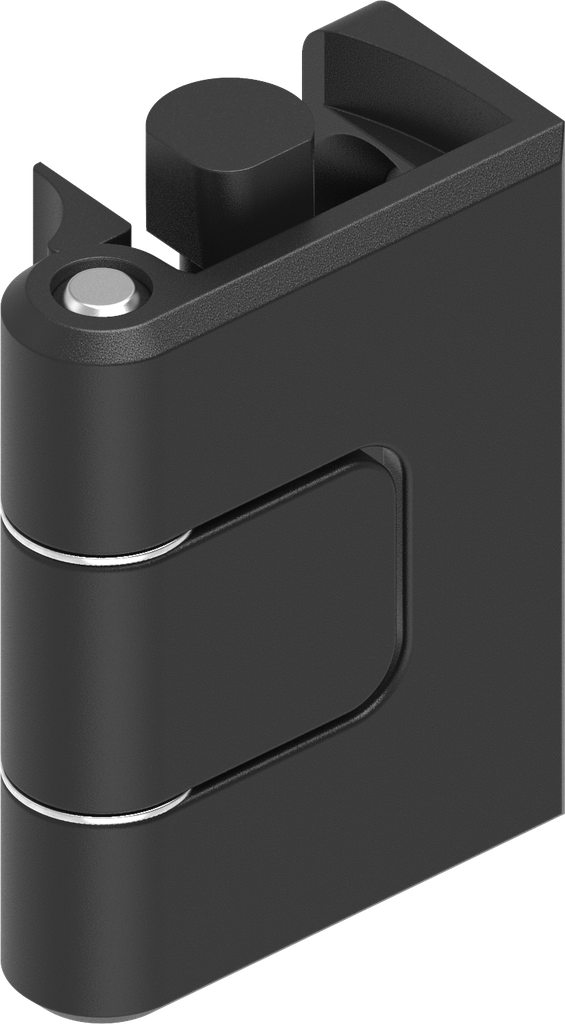

180° Scharnier, GD-Zn schwarz gepulvert; 1110-U140

https://www.emka.com/products/1110-u140 https://www.emka.com/web/image/product.template/64245/image_1920?unique=7b2d41e


    Diese Kombination existiert nicht.

    Einzelschränke Reihenschränke mit Einzeltür Reihenschränke mit Doppeltür Links Rechts


    Montagehinweis:

    Scharnier wird durch Einschlagen des Klemmstiftes befestigt

    Interne Referenz: 1110-U140
    Produktart: Scharnier
    Programm: 1110
    Katalogblatt: 4A-139
    Material der Baugruppe : GD-Zn
    Oberfläche der Baugruppe: schwarz gepulvert
    A-Maß, variabel: 25 mm
    Befestigungsart an der Tür: klemmbar / steckbar
    Befestigungsart am Rahmen: anschraubbar von außen, für Senkschraube kleiner Kopf M6
    Lochbild in der Tür erforderlich: Ausklinkung in der Tür
    Max. Öffnungswinkel: 180°
    Passend für Türstärke von: 1.20 mm
    Passend für Türstärken bis: 2 mm
    Schrank-Art : Einzelschränke,Reihenschränke mit Einzeltür,Reihenschränke mit Doppeltür
    Senkung für Senkschrauben nach Norm: Senkung für Senkschraube M6x... nach DIN ISO 2009, 2010, 7046-1, 7046-2, 7047
    Tür-Position: aufliegend
    Türanschlag : Links,Rechts
    Von außen nicht demontierbar: Ja
    No Specifications
    Alle Produkte anzeigen
    2D-Mutter
    Unterlegplatte
    Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
    Hauptkatalog | 4A-139
    Produktdatenblatt
    CAD file | 1110-U140_igs
    CAD file | 1110-U140_stp
