Schwenkgriff
FLÜGELZUNGE M. STANGENAUFNAHME

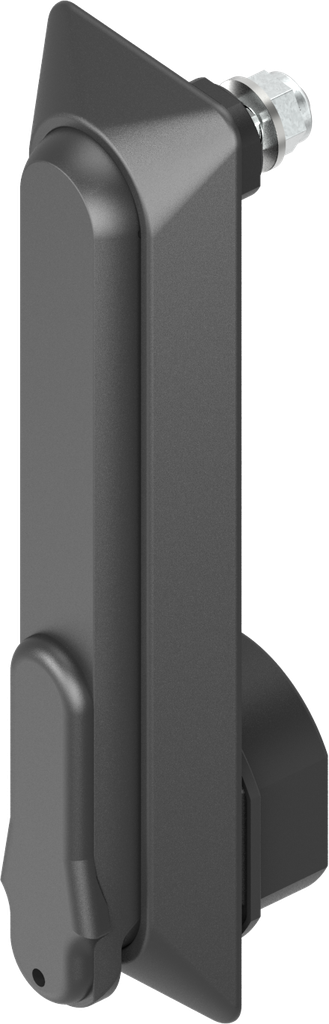

Schwenkgriff "lang" für Profil-Halbzylinder 40 mm (A = 30 mm), Polyamid GF schwarz; 1107-U2-G
für Zunge
Produkthinweis:
Bei Verwendung des Adapterringes beträgt die max. Türstärke (Ts) 6 mm
Bei Türstärke (Ts) > 4 mm ist die Verwendung von Standard-Rundstangen nicht möglich!
Schraubensatz 1107-U170 bei Ts = 4-12 mm extra bestellen
Interne Referenz:
1107-U2-G
Produktart:
Schwenkgriff, Hebelgriff
Programm:
1107
Katalogblatt:
3A-120
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Abkantung variabel:
Ja
Anzahl der möglichen Verschlusspunkte:
1-Punkt, 2-Punkt, 3-Punkt
Anzahl der Schließmittel:
ein Schließmittel
Befestigung der Mulde:
schraubbare Kappe IP 65
Einbauposition :
Innerhalb der Dichtung
Geschäumte Dichtung:
Ja
Griff-Art:
Schwenkgriff
Ohne Schließmittel:
Profil-Halbzylinder Blindstopfen ohne Kugelschnapper,Profil-Halbzylinder Blindstopfen mit Kugelschnapper
Passend für Türstärke von:
2 mm
Passend für Türstärken bis:
12 mm
Plombierbar:
Ja
Schließmittel:
Profil-Halbzylinder A = 30
Schließmittelabdeckung:
Ja
Schwenkgriff Höhe vor Tür:
20 mm
Schwenkgriff-Länge:
190 mm
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
