O-Ring-Satz für Rosette geschäumt, Perbunan
Griffmulde, Polyamid schwarz
Produkthinweis:
1 = Bore hole for padlock
2 = Cam adjustable by ± 5 mm ; stroke 8 mm
3 = Cut out outside
4 = Cut out inside
Montagehinweis:
Befestigung von Gehäuse und Lagerplatte durch Blindnieten
Bestell-/Berechnungsbeispiel:
Betätigung, Zunge und Achse gehören nicht zum Lieferumfang und müssen separat bestellen werden!
Interne Referenz:
1091-U95
Produktart:
Klimabau
Programm:
1091
Material der Baugruppe :
GD-Zn und Polyamid
Oberfläche der Baugruppe:
schwarz
Achse:
St-Achse
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Kompressionswert :
8 mm
Passend für Türstärke von:
30 mm
Passend für Türstärken bis:
140 mm
Verschluss-Art:
Zunge
Verschluss-Typ:

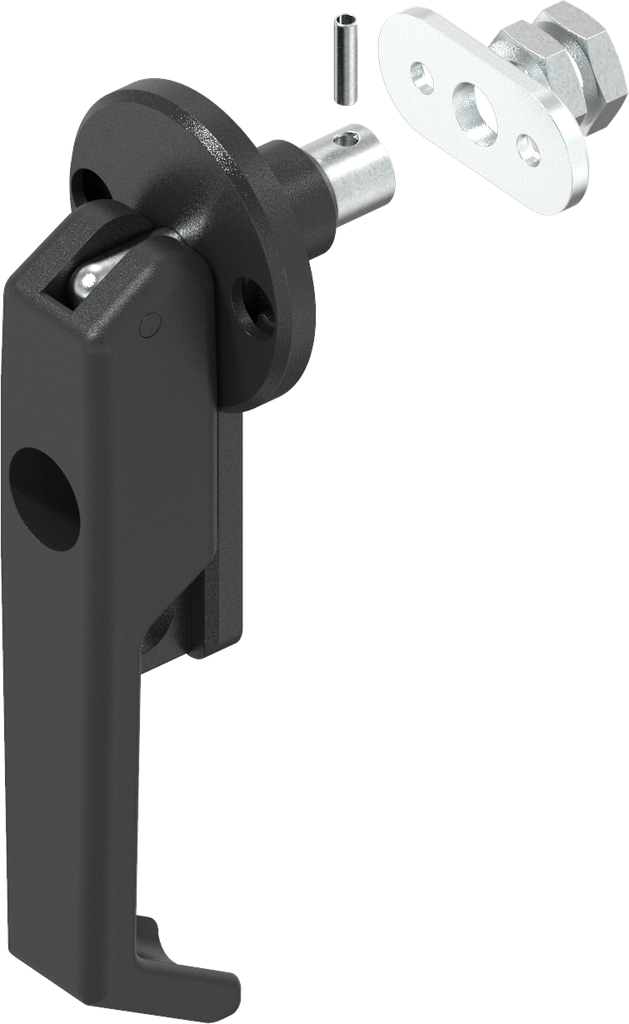

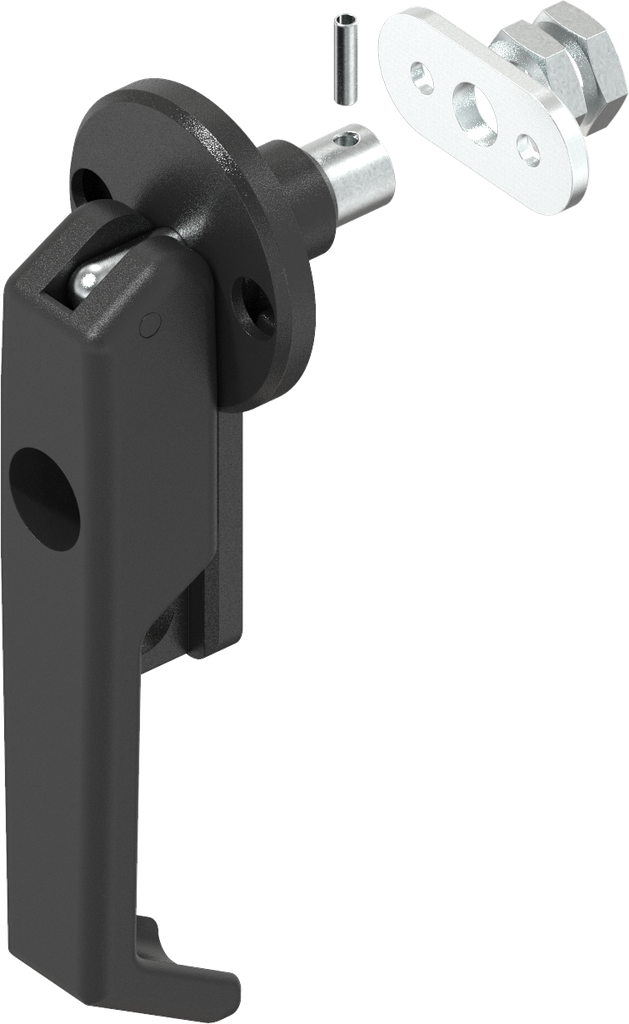

Dreh-Spannverschluss-Klimabau
No Specifications
Alle Produkte anzeigen
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
