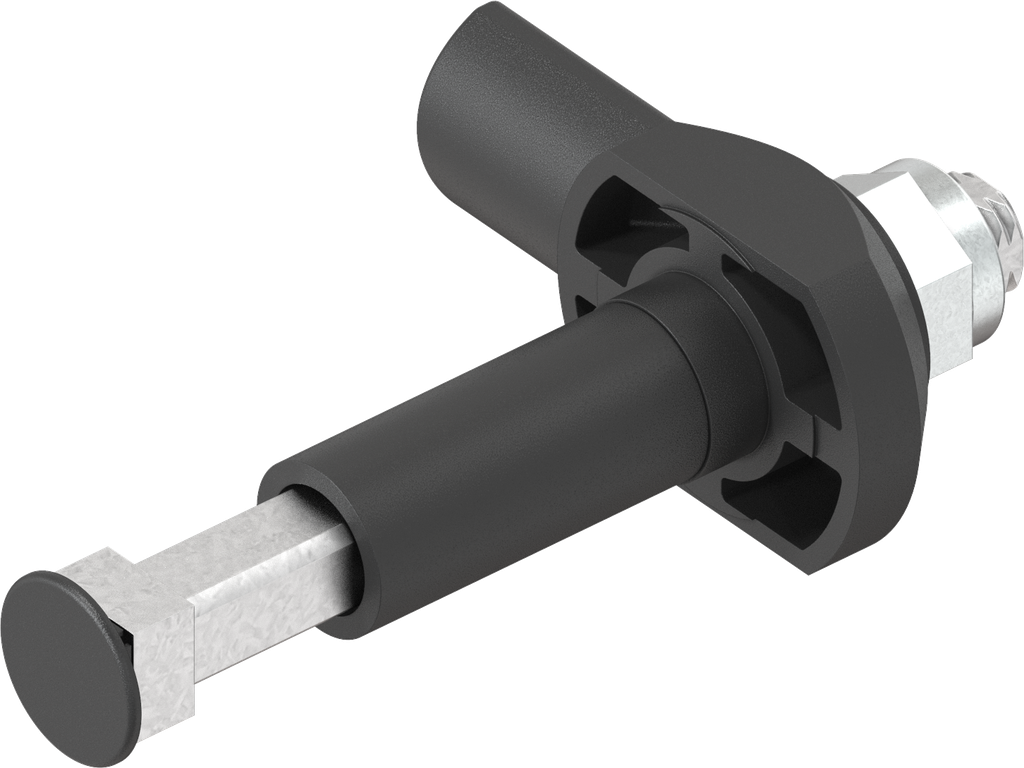

Hebelverschluss mit GD-Zn-Achse, Polyamid GF schwarz
Hebelverschluss mit GD-Zn-Achse, Polyamid GF schwarz
Hebelverschluss mit GD-Zn-Achse, Polyamid GF schwarz; 1091-U82
ohne Stangenantrieb für Ts = 51 - 70 mm
Produkthinweis:
1 = Kunststoffkappe 2 = GD-Zn Achse 3 = Außengriff und Innengriff 4 = Rosette 5 = Vorhangschlosszubehör 6 = Distanzrohr 7 = Tür 8 = Rosettenzunge mit und ohne Stangenantrieb 9 = Anschlussstange (auf Anfrage) 10 = Buchse 11 = Außengriff und Innengriff 12 = Mutter
Montagehinweis:
Bei der Montage mit Innengriff reduziert sich die maximale Türstärke um 10 mm.
Interne Referenz:
1091-U82
Produktart:
Achse
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Achse:
GD-Zn-Achse
Kompressionswert :
7 mm
Passend für Türstärke von:
51 mm
Passend für Türstärken bis:
70 mm
Verschluss-Art:
Zunge
Verschluss-Typ:
Hebelverschluss klassisch
No Specifications
Alle Produkte anzeigen
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
