Verschluss-Scharnier mit Druckentlastung Schließung 9081, unterschiedliche Schließung, Polyamid GF schwarz
Verschluss-Scharnier mit Druckentlastung Rundzylinder Schließung 9081, Polyamid GF schwarz

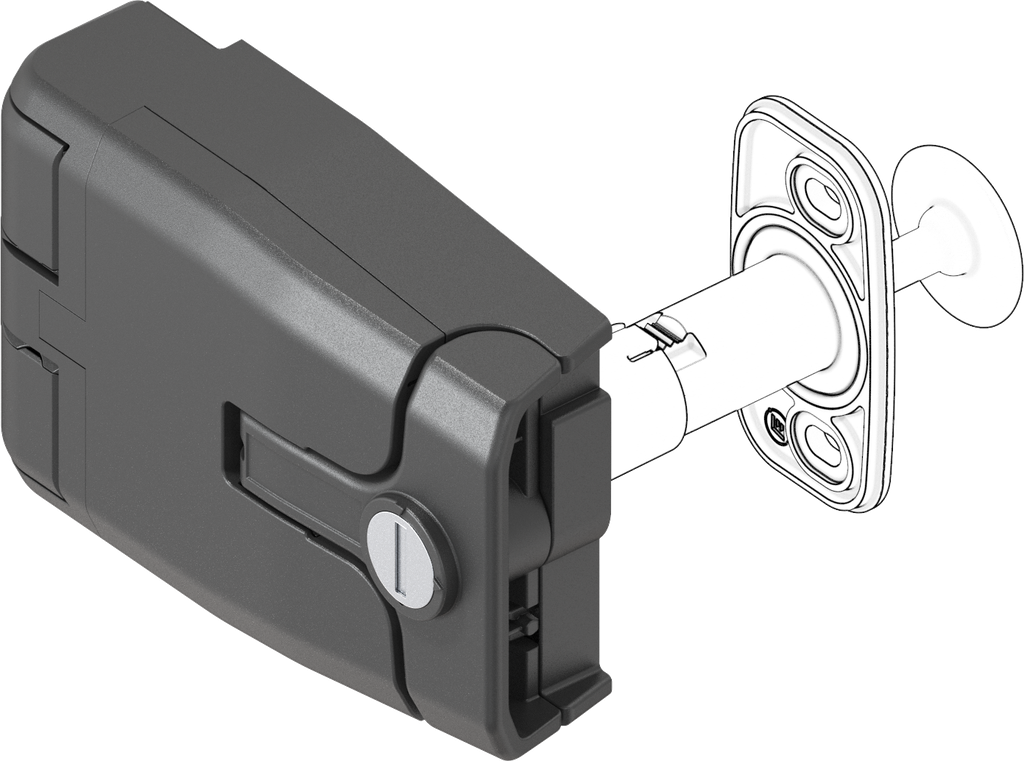

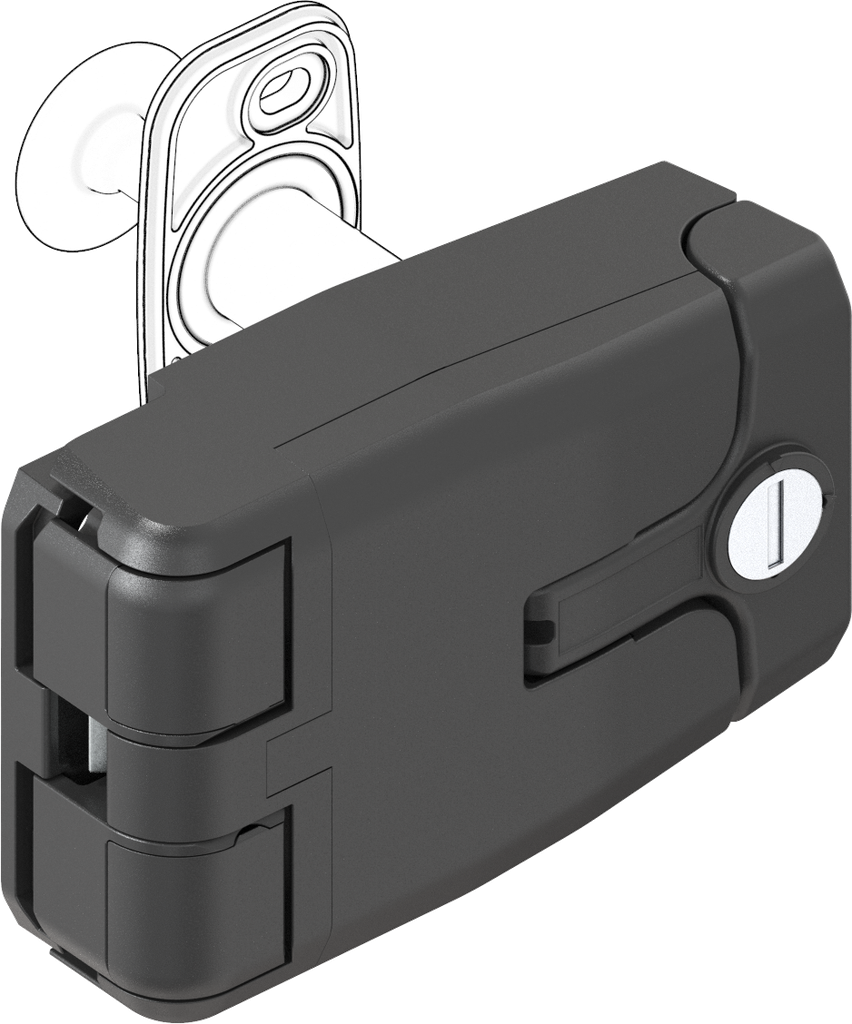

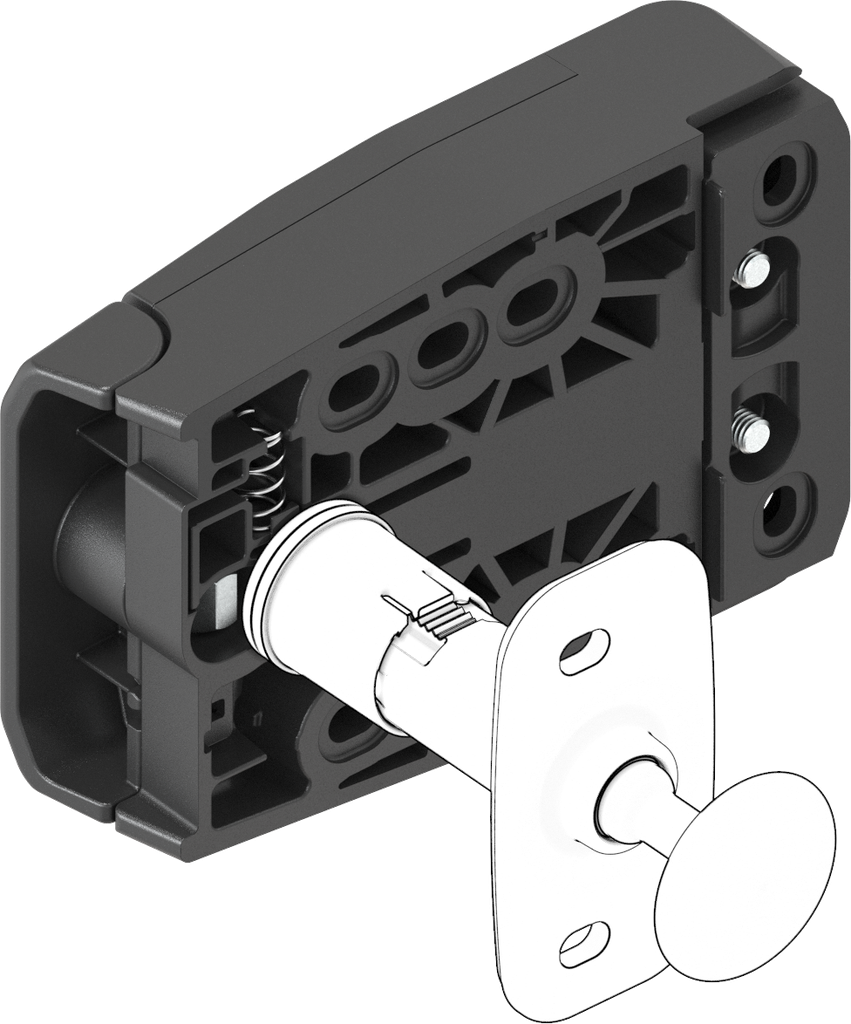

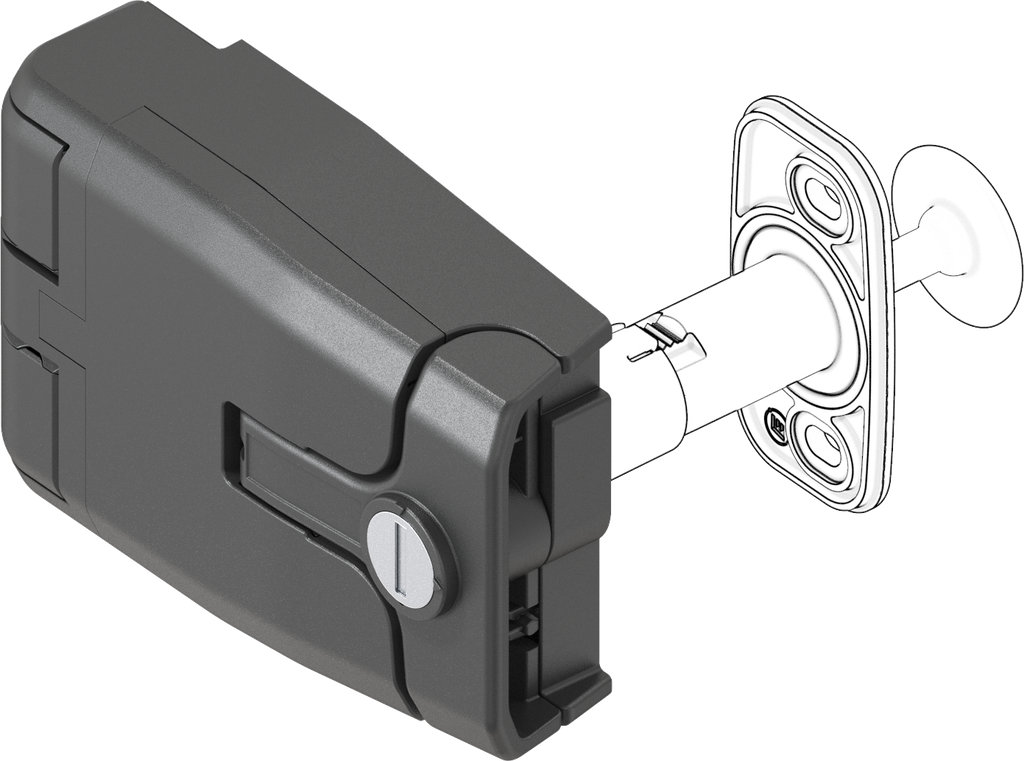

Verschluss-Scharnier ohne Druckentlastung Rundzylinder Schließung 9081, Polyamid GF schwarz; 1091-U194

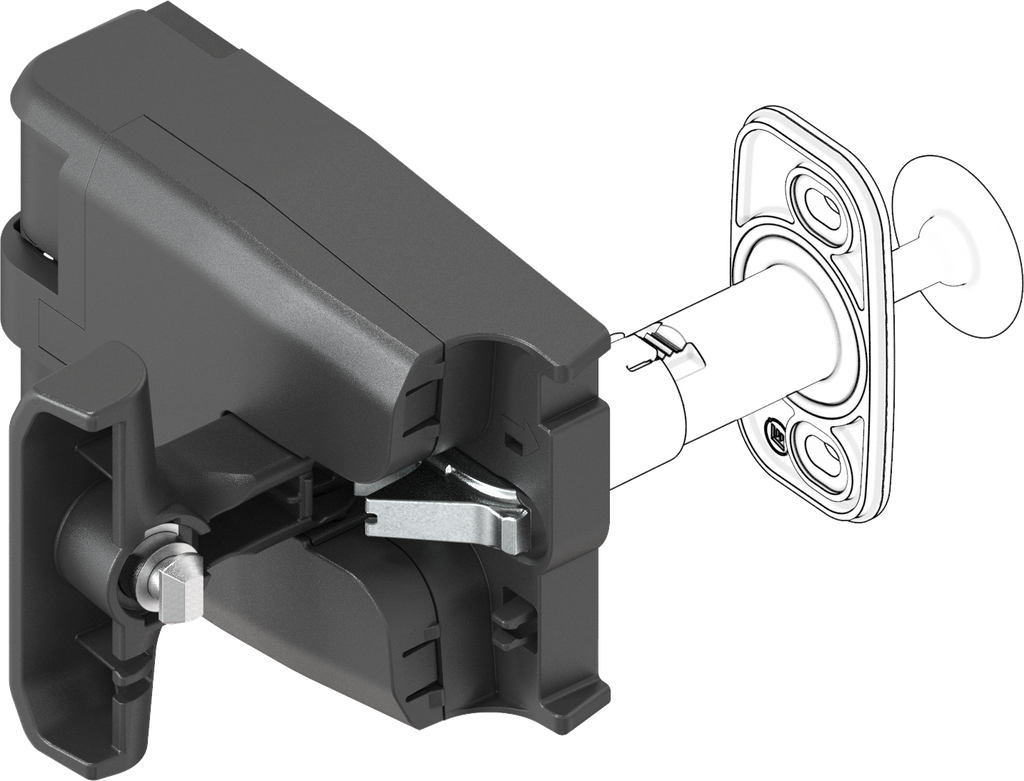

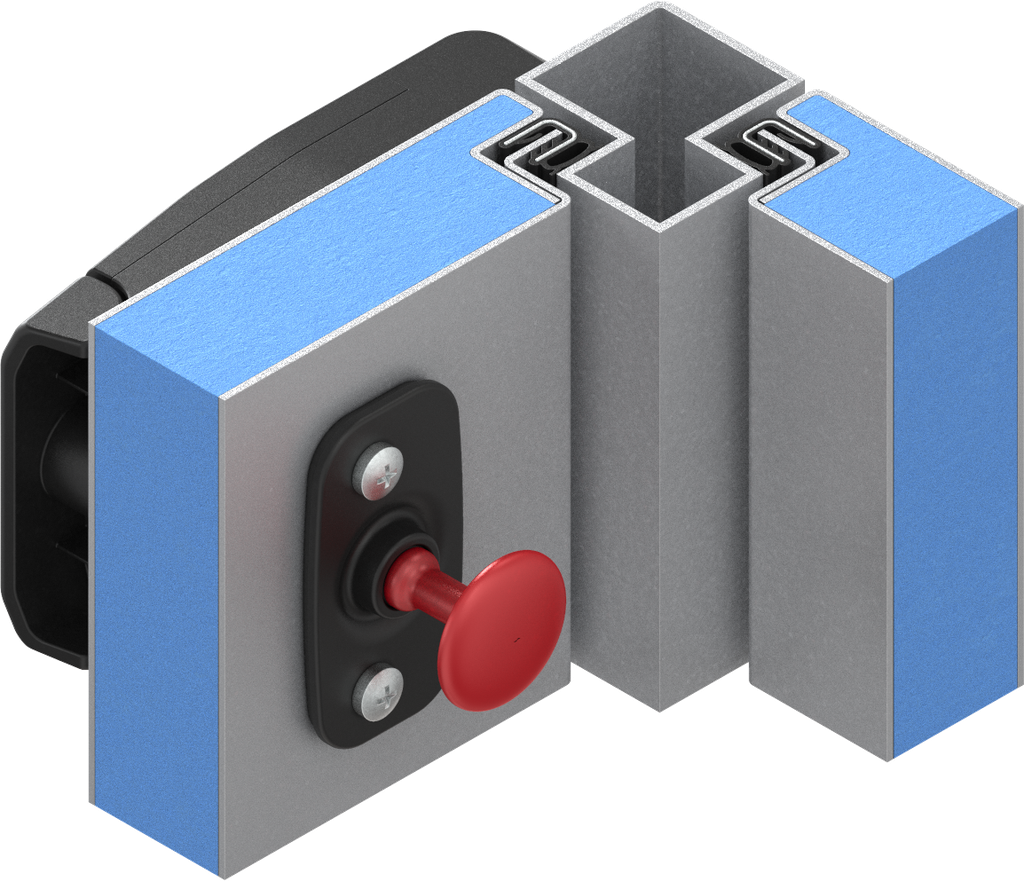

Vorbereitet für Notöffnung
Produktvorteile:
- The contact pressure of the closed door can be adjusted by 3 mm during operation
- Due to the favourable centre of rotation of the handle a compression of the seal of 5 mm is possible with low opening and closing force
- The door / panel can be removed by unlatching the handles on both sides
- 3D adjustable (tolerance compensation)

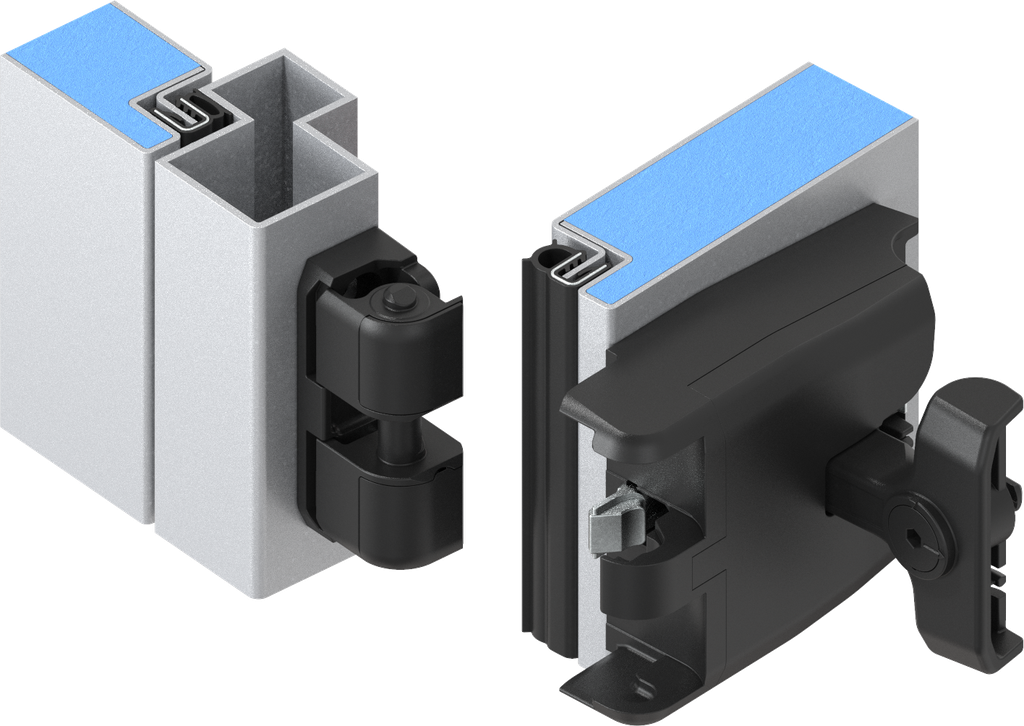

- Latch-Hinge can be mounted as one piece with the door / panel in place Right or left hinged

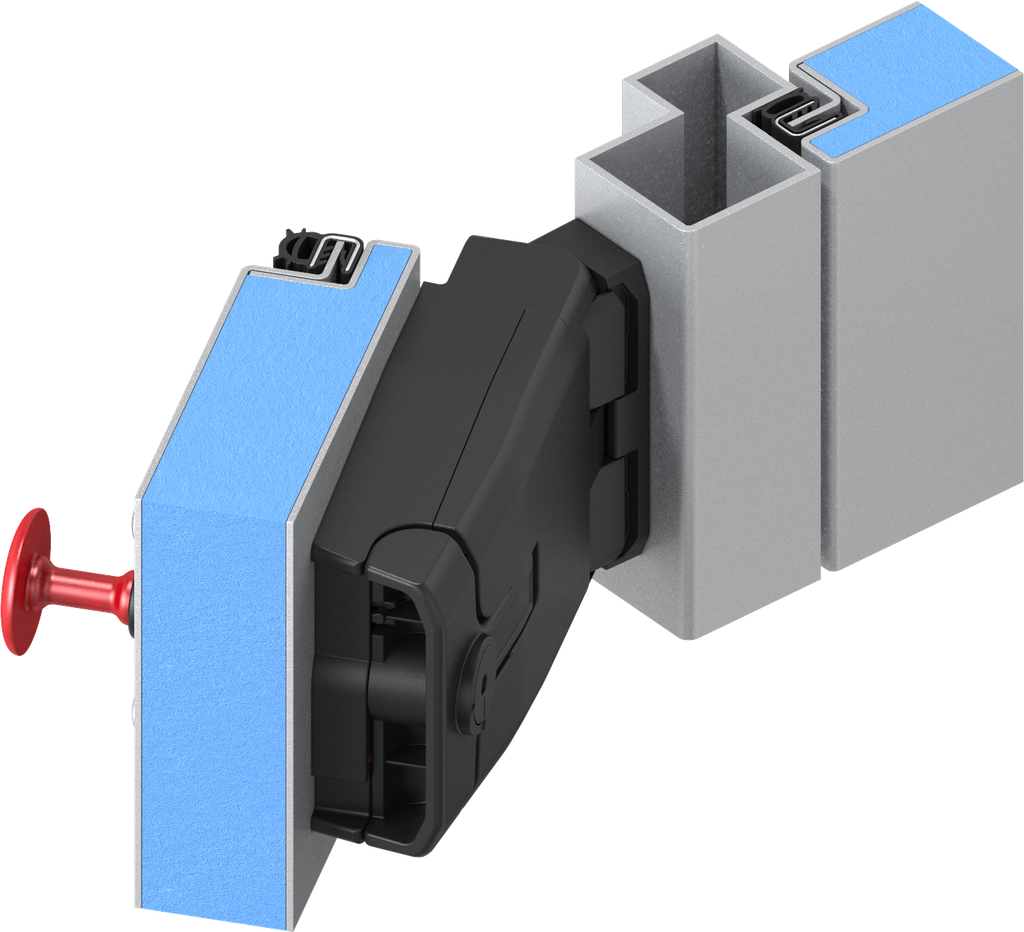

- Hinge 180° opening angle Optionally, available with safety function "pressure relief" 1x per locking side
- Patented
- ATEX compliant explosion protection version available on request
Produkthinweis:

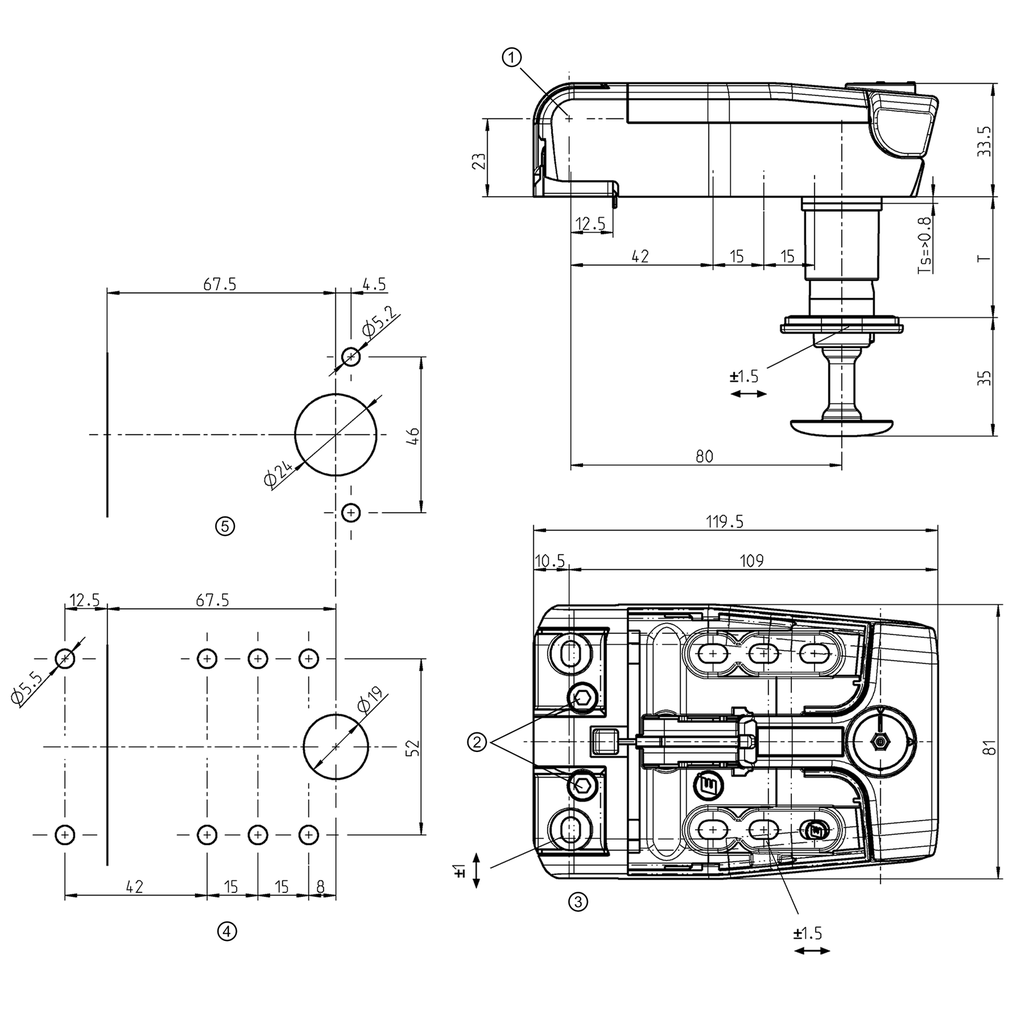

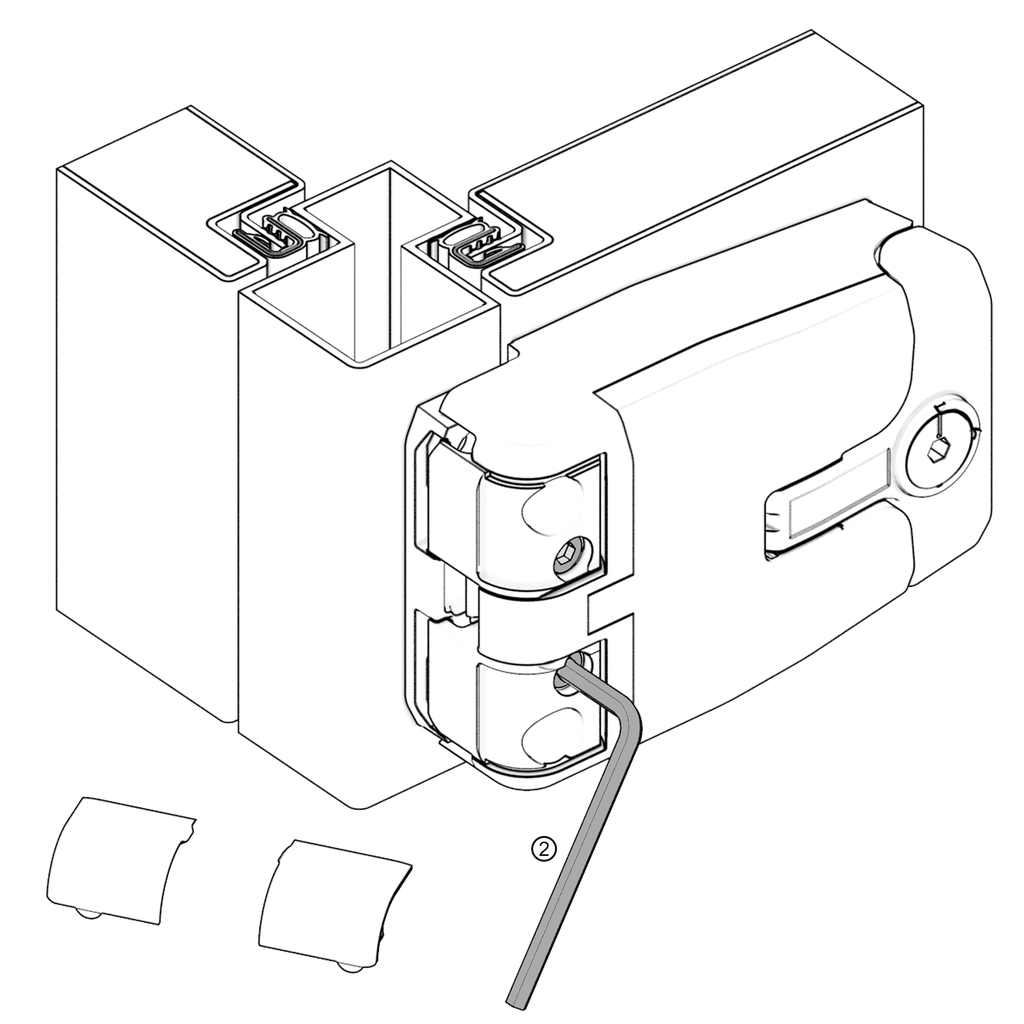

① = Drehpunkt ② = Schrauben Innen-Sechskant SW 4 für Höhenverstellung; Kompression am Bock einstellbar ③ = Ansicht ohne Schrauben-Blenden ④ = Lochbild vorne ⑤ = Lochbild hinten
Interne Referenz:
1091-U194
Produktart:
sonstiger Verschluss
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Artikel mit Schutzrecht:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Befestigungsart Gehäuse :
schraubbar
Einbauposition :
Außerhalb der Dichtung
Justierbar :
3D
Max. Öffnungswinkel:
180°
Rundzylinder-Art:
Schließung 9081
Schließmittel:
Rundzylinder
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
Verschluss-Art:
Verschluss-Scharnier
