Notöffnung T=60 +4,5

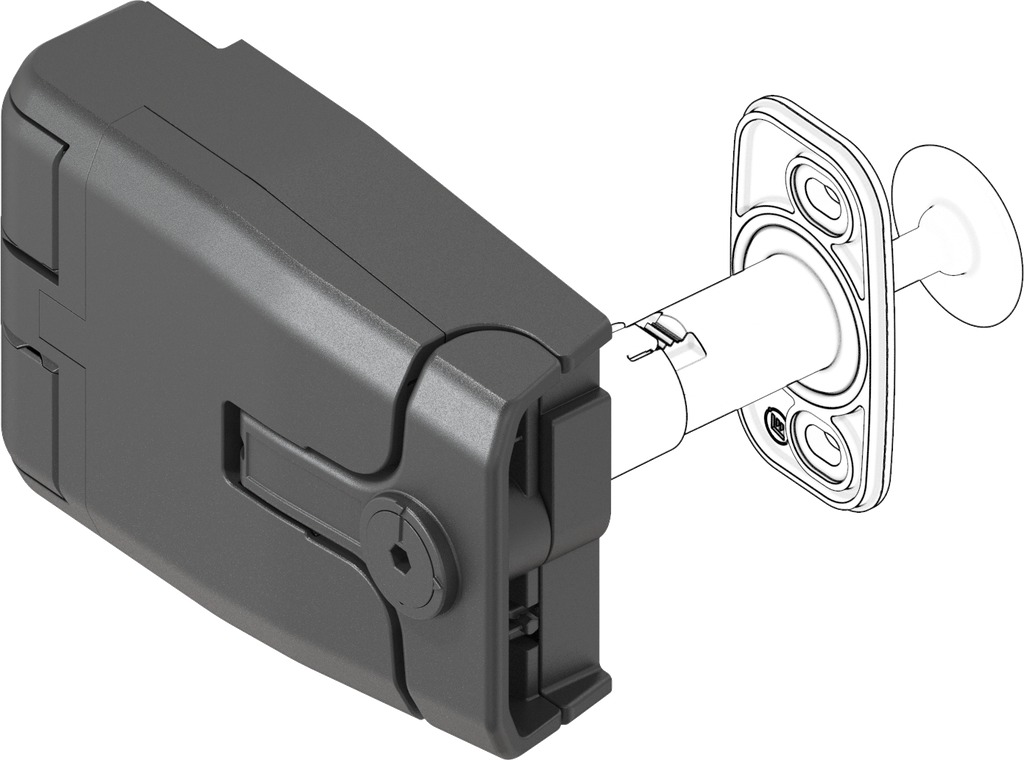

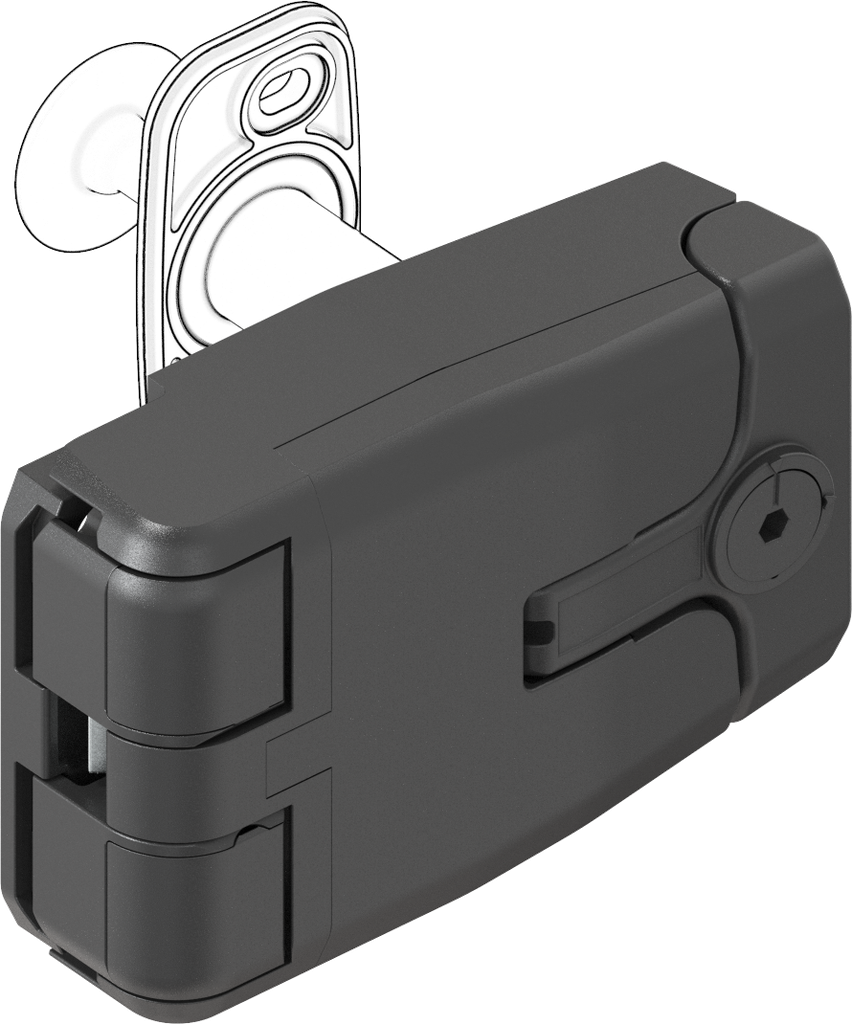

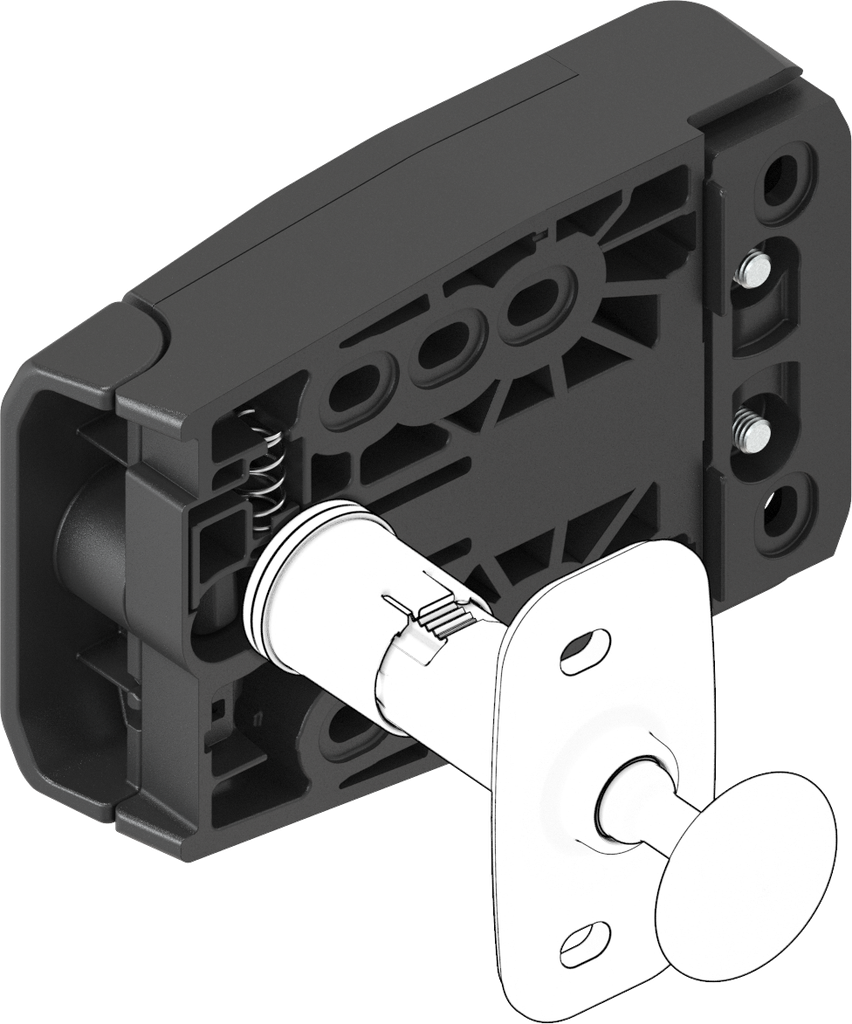

Verschluss-Scharnier mit Druckentlastung Betätigung Innen-Sechskant SW 4, Polyamid GF schwarz
Verschluss-Scharnier ohne Druckentlastung Betätigung Innen-Sechskant SW 4, Polyamid GF schwarz; 1091-U190
Vorbereitet für Notöffnung
Produktvorteile:
- Der Anpressduck der geschlossenen Tür kann im laufenden Betrieb um 3 mm angepasst werden
- Der günstige Drehpunkt des Griffes ermöglicht bei geringen Betätigungskräften eine Dichtungskompression von 5 mm
- Durch beidseitiges Entriegeln der Griffe ist die Tür / Klappe abnehmbar
- 3D-Einstellbarkeit (Toleranzausgleich)
- Verschluss-Scharnier bei eingelegter Tür / Klappe einteilig montierbar
- Türanschlag frei wählbar
- Scharnier 180° Öffnungswinkel

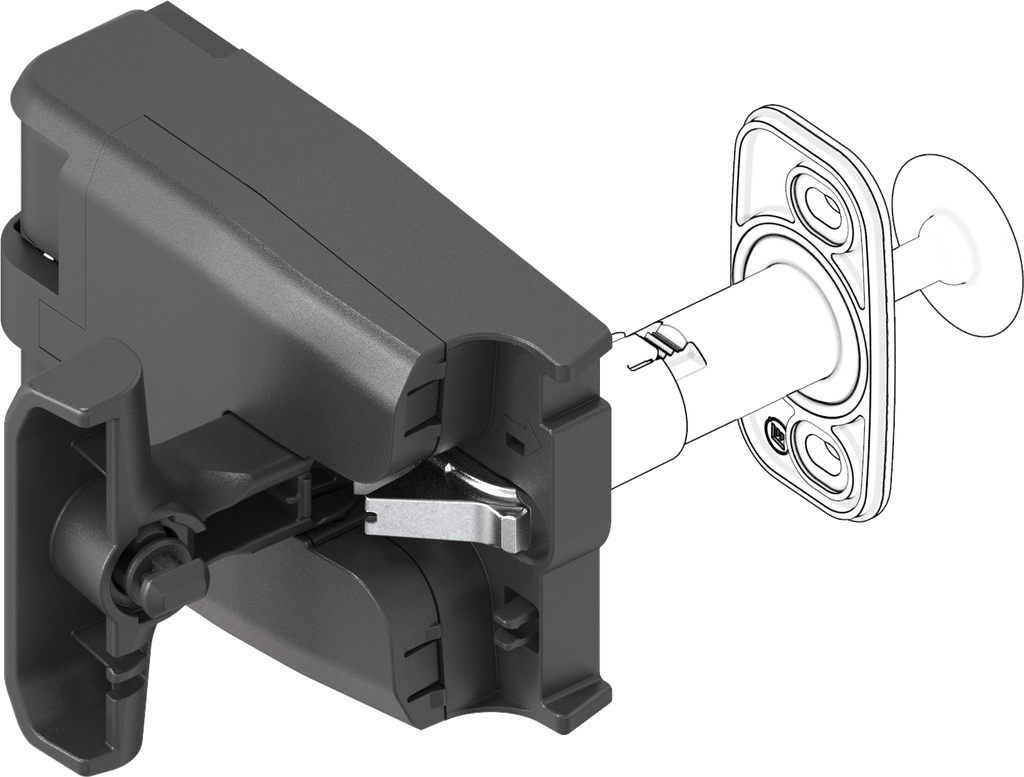

- Optional Verschluss-Scharnier mit Sicherheitsfunktion „Druckentlastung“ 1x pro Verschlussseite bestellbar
- Patentgeschützt
- ATEX Ausführung auf Anfrage erhältlich

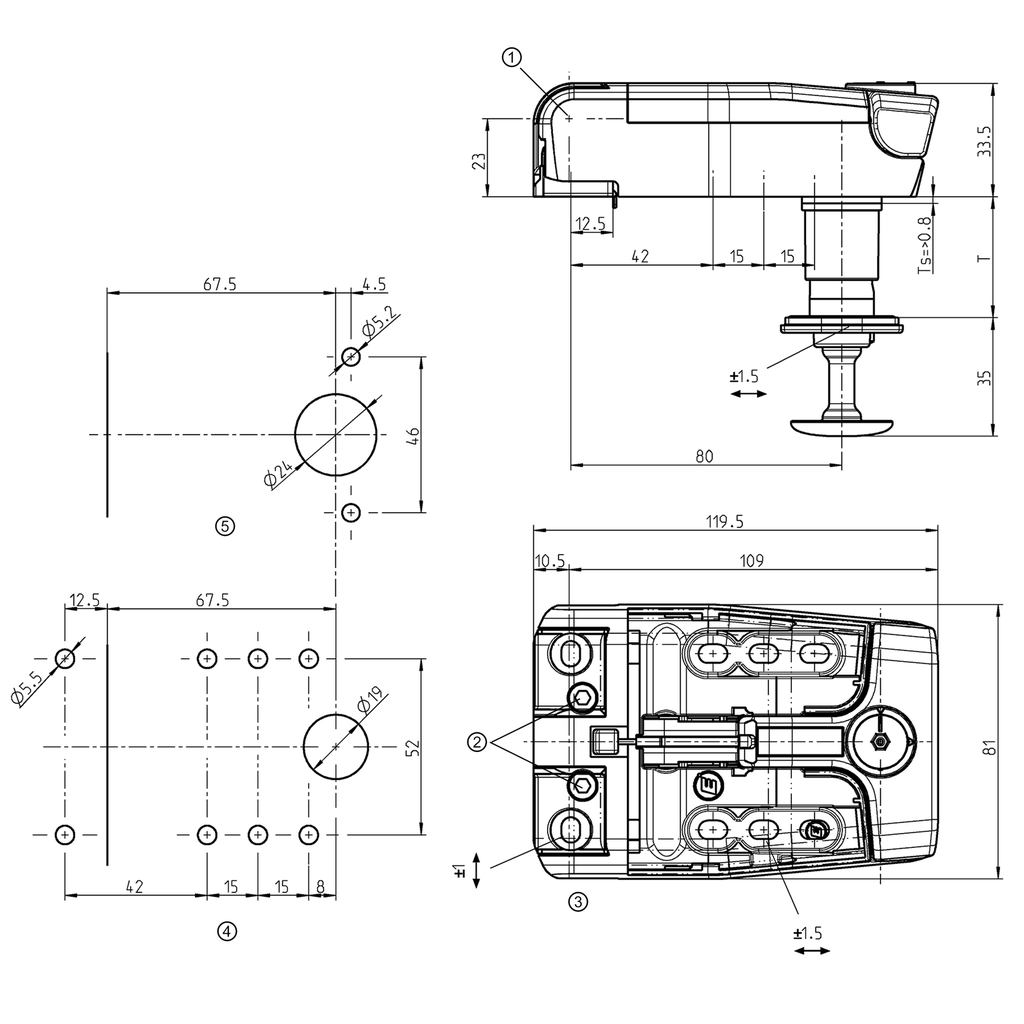

Produkthinweis:
① = Drehpunkt

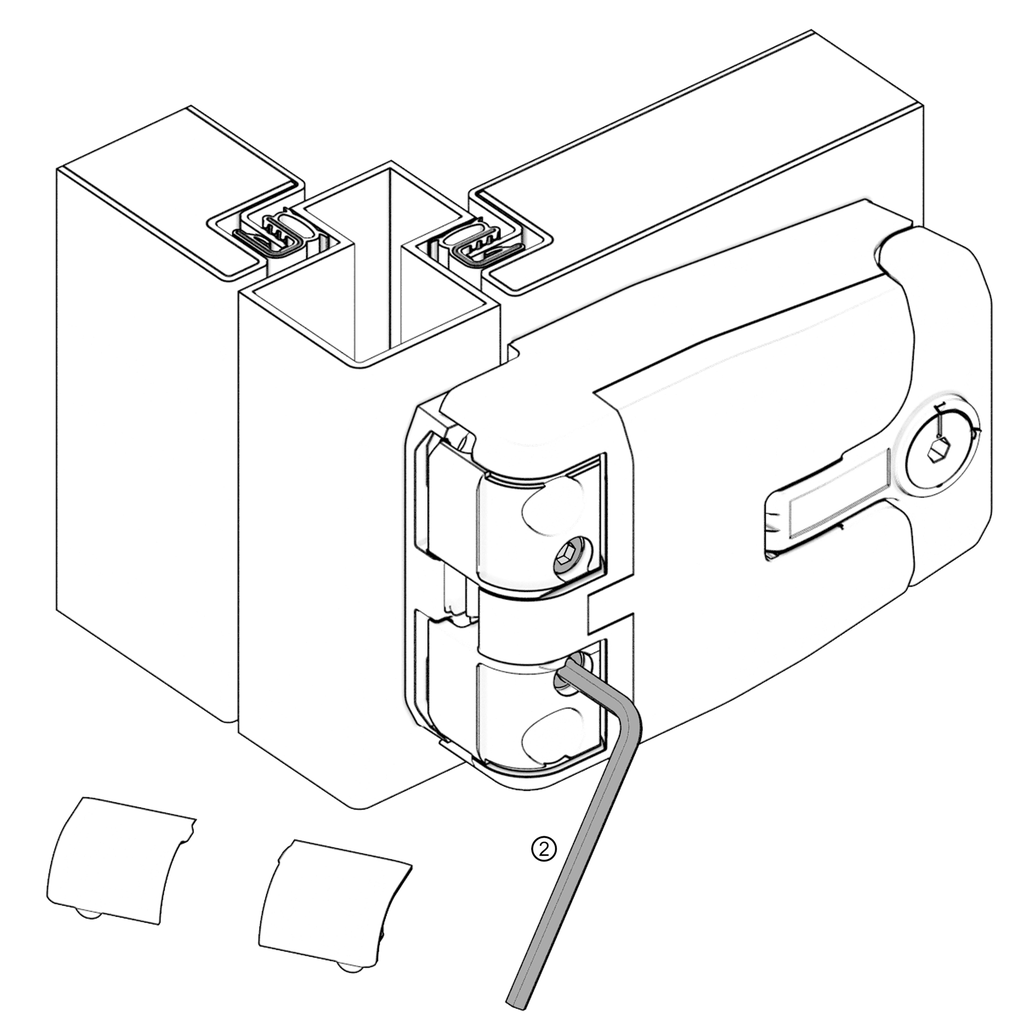

② = Schrauben Innen-Sechskant SW 4 für Höhenverstellung; Kompression am Bock einstellbar
③ = Ansicht ohne Schrauben-Blenden
④ = Lochbild vorne
⑤ = Lochbild hinten
Interne Referenz:
1091-U190
Produktart:
sonstiger Verschluss
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Artikel mit Schutzrecht:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Innen-Sechskant SW 4
Einbauposition :
Außerhalb der Dichtung
Justierbar :
3D
Max. Öffnungswinkel:
180°
Schließmittel:
Betätigung
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
Verschluss-Art:
Verschluss-Scharnier
