Außengriff Schließung EK 333, Polyamid GF schwarz

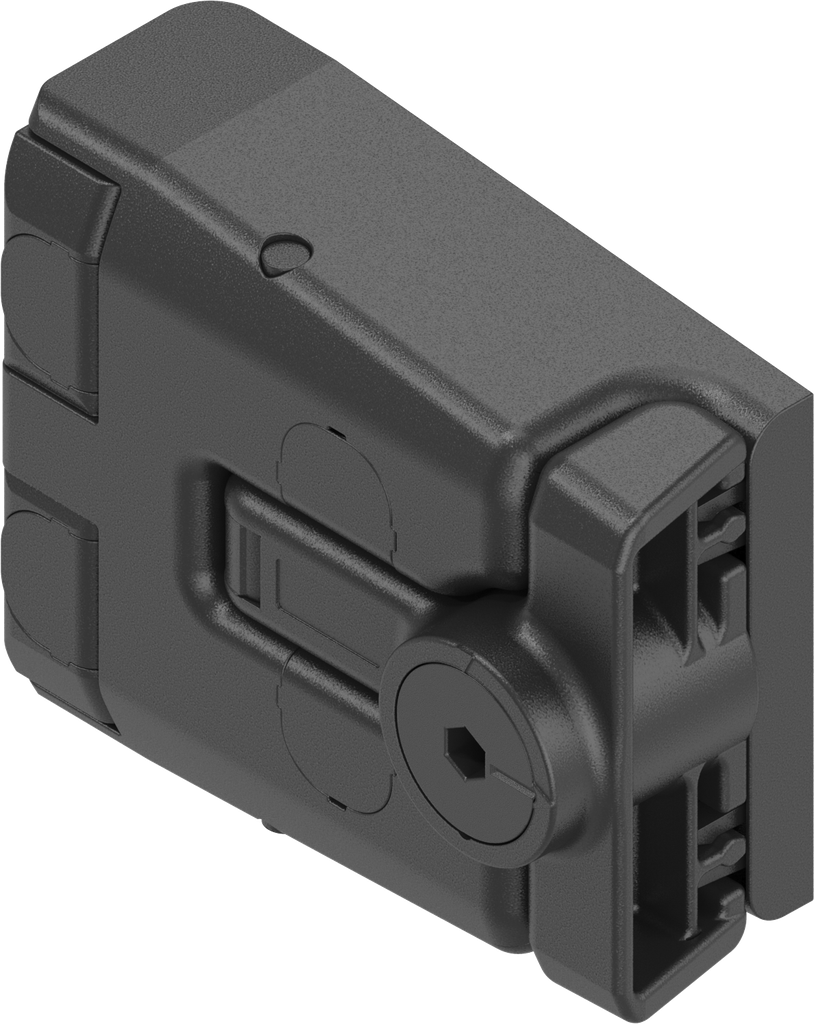

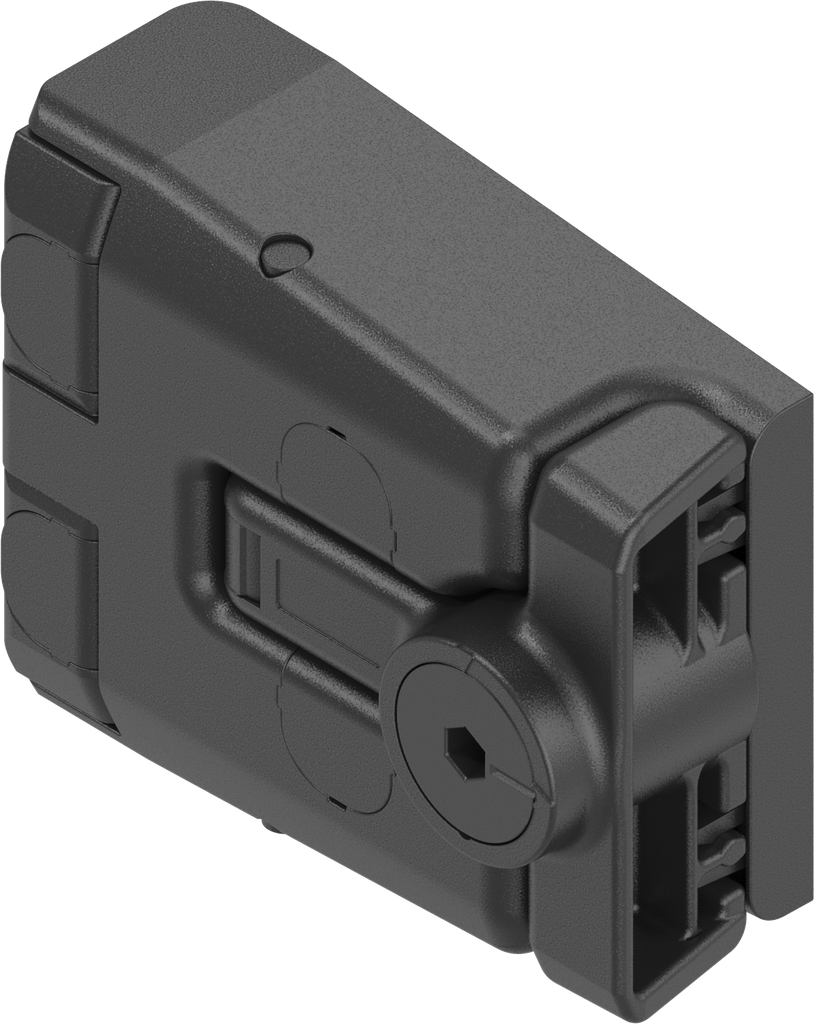

Verschluss-Scharnier klein ohne Druckentlastung, Polyamid GF schwarz
Produktvorteile:
- Due to the favourable centre of rotation of the handle a compression of the seal of 5 mm is possible with low opening and closing force
- The door / panel can be removed by unlatching the handles on both sides
- 2D adjustable (tolerance compensation)
- Latch-Hinge can be mounted as one piece with the door / panel in place
- Right or left hinged
- Hinge 180° opening angle
- Optionally, available with safety function "pressure relief" 1x per locking side
- Patented
- ATEX compliant explosion protection version available on request
Produkthinweis:
Use latch-hinge with pressure relief 1x per locking side
① = Centre of rotation
② = Viwe without screw covers
Interne Referenz:
1091-U168
Produktart:
sonstiger Verschluss
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Artikel mit Schutzrecht:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Betätigungs-Art:
Innen-Sechskant SW 4
Einbauposition :
Außerhalb der Dichtung
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Max. Öffnungswinkel:
180°
Schließmittel:
Betätigung
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
Verschluss-Art:
Verschluss-Scharnier
No Specifications
Keine passenden Produkte
Hier finden Sie die Produktdatenblätter und CAD-Dateien zu diesem Produkt
