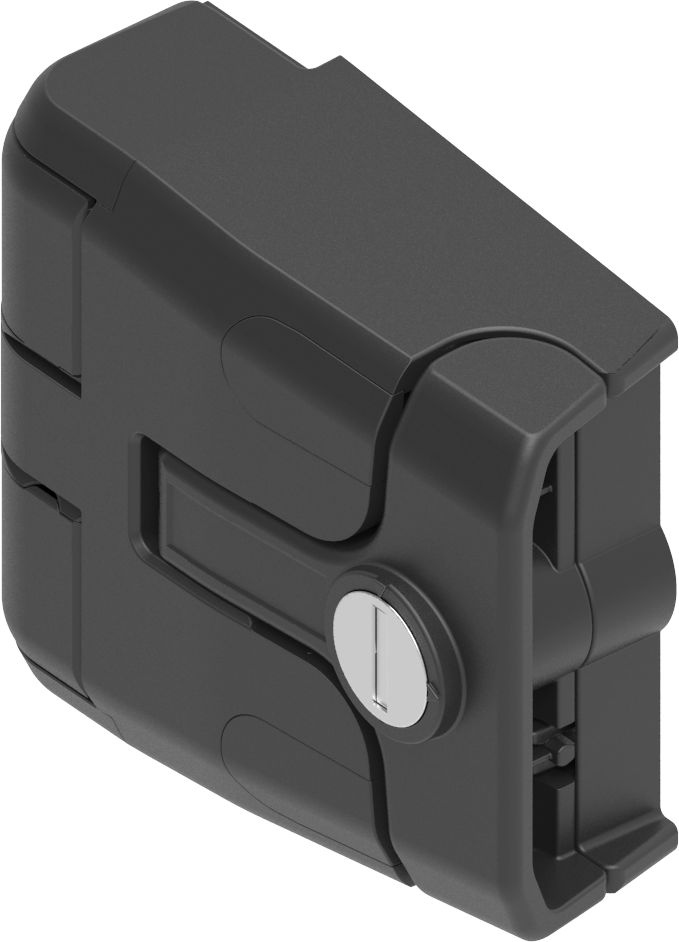

Verschluss-Scharnier mit Druckentlastung Schließung 9081, unterschiedliche Schließung, Polyamid GF schwarz
Produktvorteile:
- When the door is closed, the latch is adjustable (3 mm) to achieve perfect alignment
- Compression (5 mm) with low opening and closing force due to ergonomic closing with the handles
- Door / panel can be removed by unlatching the handles on both sides
- 3D adjustable (tolerance compensation)
- Latch-Hinge can be mounted as one piece with the door / panel in place
- Right or left hinged
- Hinge 180° opening angle
- Optionally, available with safety function "pressure relief" 1x per locking side
- Patented
Produkthinweis:
Use latch-hinge with pressure relief 1x per locking side
① = Centre of rotation
② = Screws hexagon female SW 4 for height adjustment
③ = View without screw covers
④ = Compression adjustable on hinge frame part
Interne Referenz:
1091-U151
Produktart:
sonstiger Verschluss
Programm:
1091
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
Artikel mit Schutzrecht:
Ja
Aushängbar:
werkzeuglos
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Einbauposition :
Außerhalb der Dichtung
Justierbar :
3D
Kompressionswert :
5 mm
Max. Öffnungswinkel:
180°
Rundzylinder-Art:
Schließung 9081
Schließmittel:
Rundzylinder
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
Verschluss-Art:
Verschluss-Scharnier
