Anschraubscharnier
270° Scharnier, GD-Zn verchromt

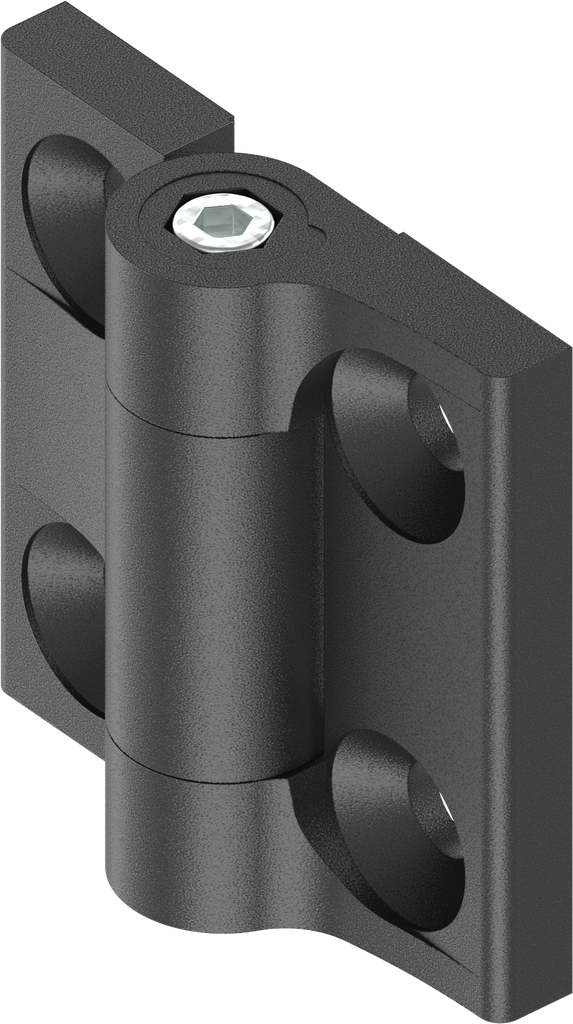

180° Drehmomentscharnier mit Einstellfunktion bis 6,5 Nm, GD-Zn schwarz gepulvert; 1056-U14-01
Abmessung 60 x 60 mm
Produktvorteile:
- Adjustable torque
- Constant torque across 180° adjustment range
- Same torque while opening and closing
- Torque adjustment may be necessary
- Compatible with all hinges of the 1056 Program with identical cut out
- Can replace door stops, cover stays or gas springs depending on installation location
Produkthinweis:
Number of hinges for flaps is dependent of height and weight of the flaps.
① = Door length
② = Door mass
③ = Gravity
④ = Torque hinge
⑤ = Total torque
⑥ = Number of hinges
⑦ = Formula: Total Torque
⑧ = Formula: Number of required hinges
⑨ = Ergebnis:
Interne Referenz:
1056-U14-01
Produktart:
Scharnier
Programm:
1056
Katalogblatt:
4B-185
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Abkantung variabel:
Ja
Befestigungsart an der Tür:
anschraubbar von außen
Befestigungsart am Rahmen:
anschraubbar von außen
Drehmomentscharnier:
Ja
Lochbild in der Tür erforderlich:
Bohrungen in der Tür
Maximaler Anzugdrehmoment der Schraube:
1,5 Nm
Maximaler Drehmoment:
bis ~ 6,5 Nm
Max. Öffnungswinkel:
180°
Schrank-Art :
Einzelschränke,Reihenschränke mit Einzeltür,Reihenschränke mit Doppeltür
Senkung für Senkschrauben nach Norm:
Senkung für alle gängigen Senkschrauben M8x...
Tür-Position:
innenliegend
Türanschlag :
Links,Rechts
Unverlierbarer Stift:
Ja
