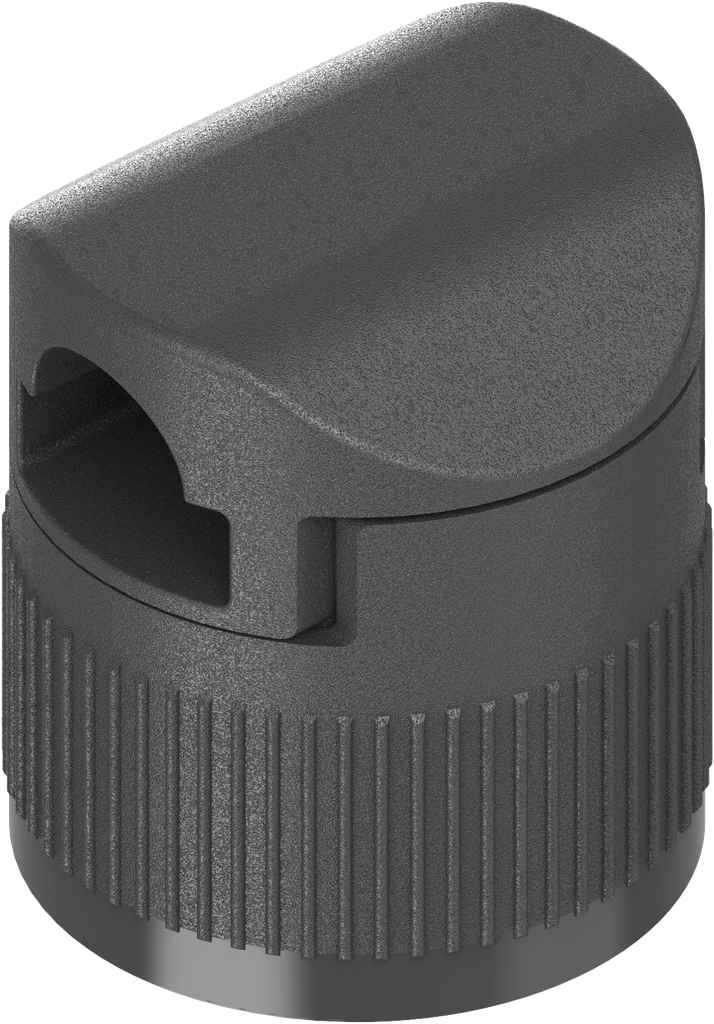

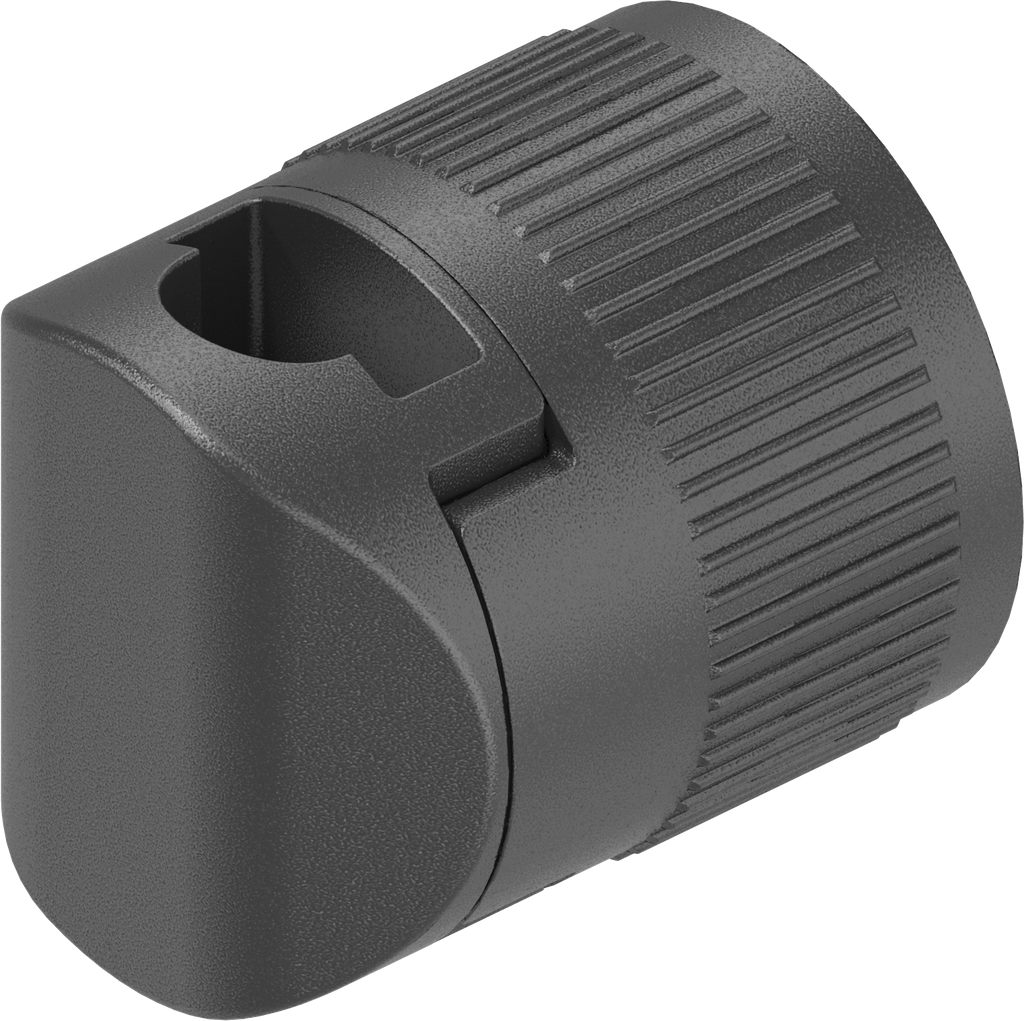

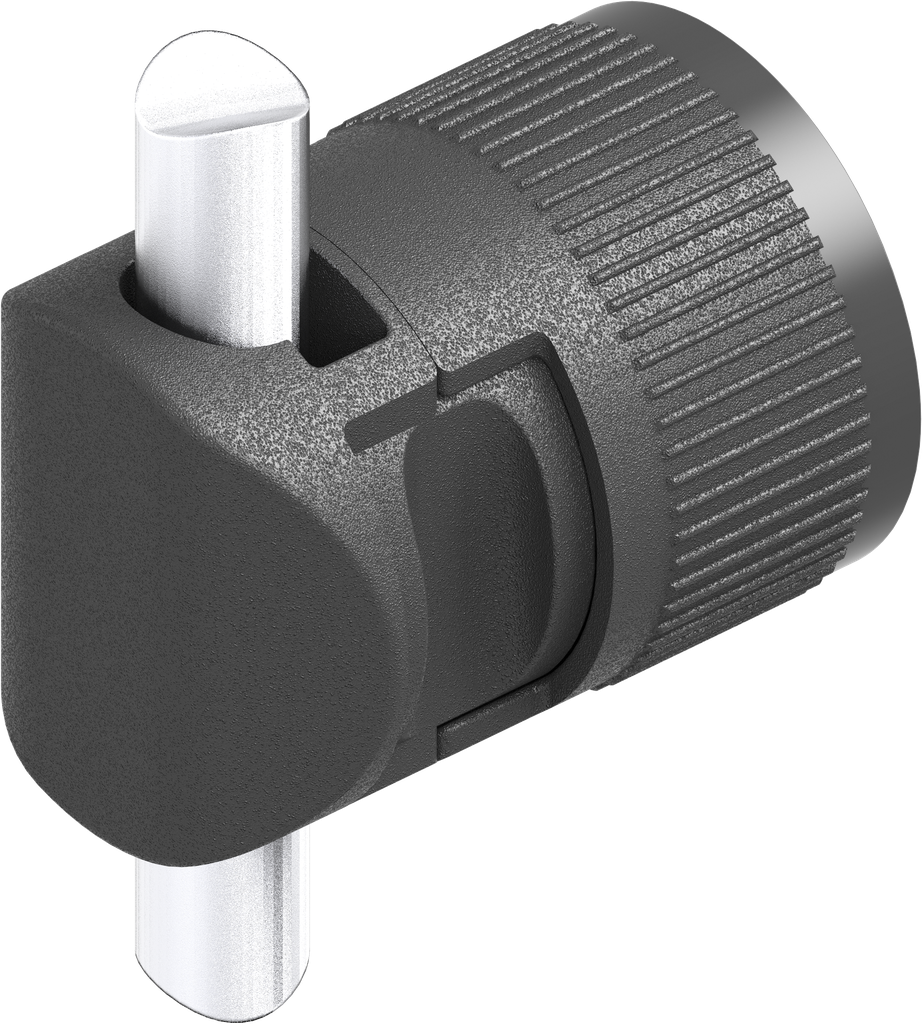

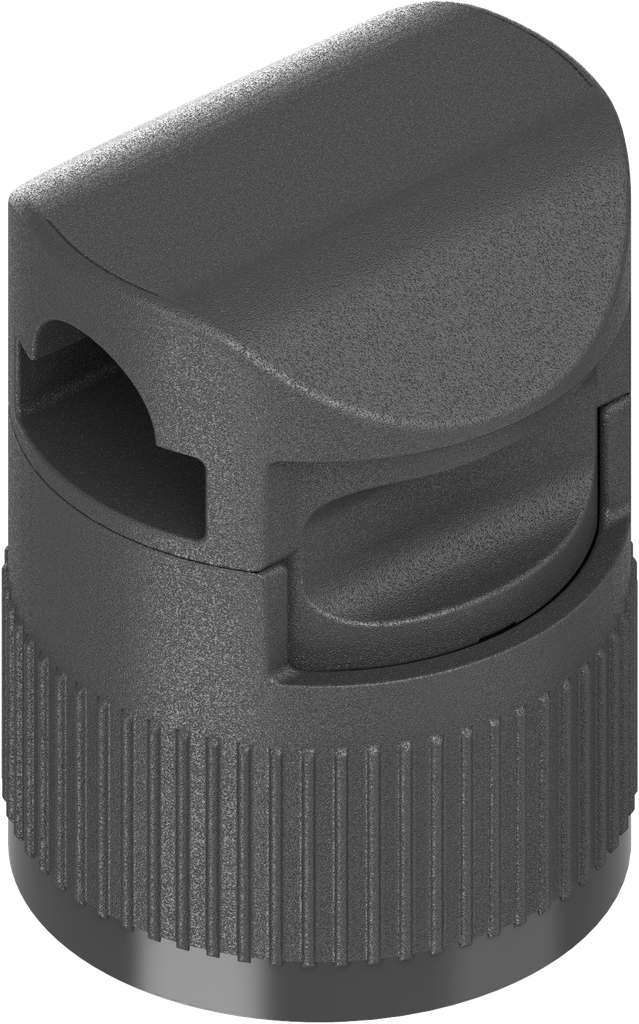

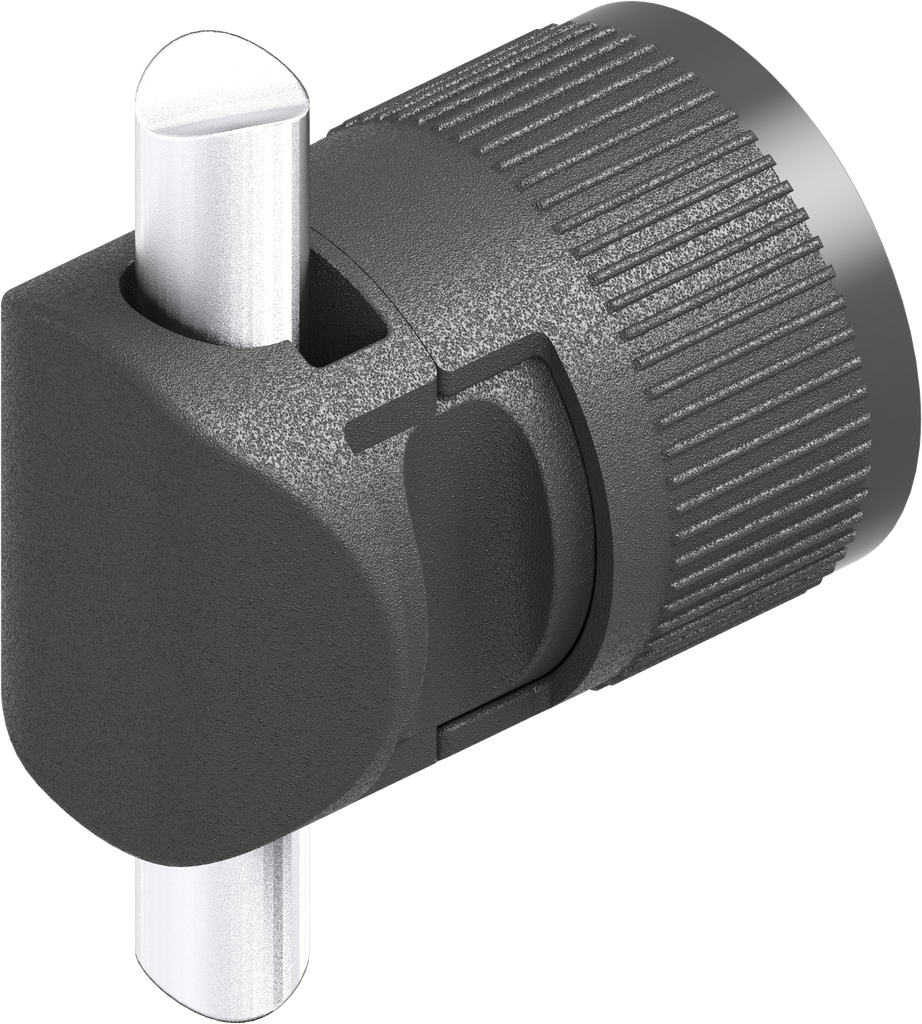

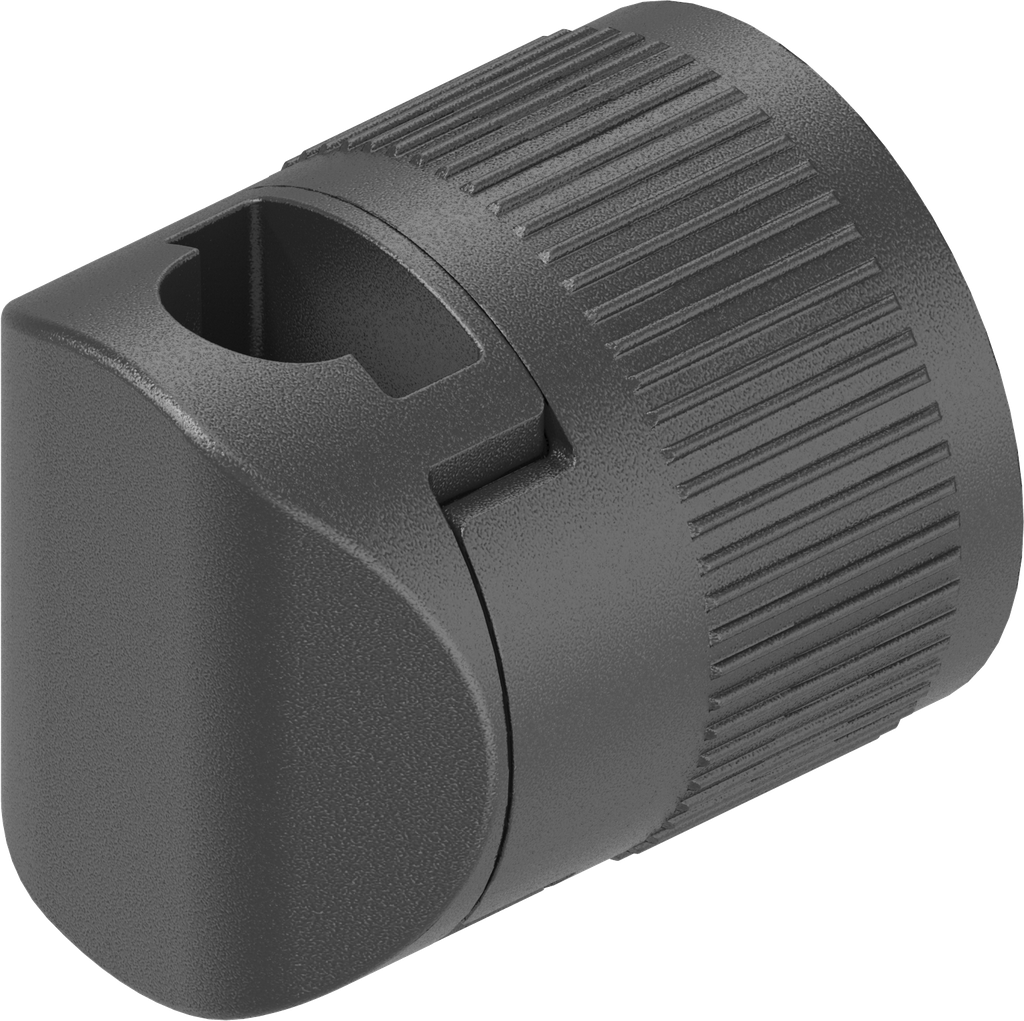

Stangenführung für Flachstange 14 x 3 oder Rundstange 8 mm, Polyamid schwarz
Unterfütterung
Produktvorteile:
Diese Stangenführung ist für rohe sowie für gepulverte Schweißbolzen geeignet. Das Abdecken der Schweißbolzen vor dem Pulvern kann entfallen, dadurch ergibt sich einen Prozessoptimierung und Kosteneinsparung.Montagehinweis:

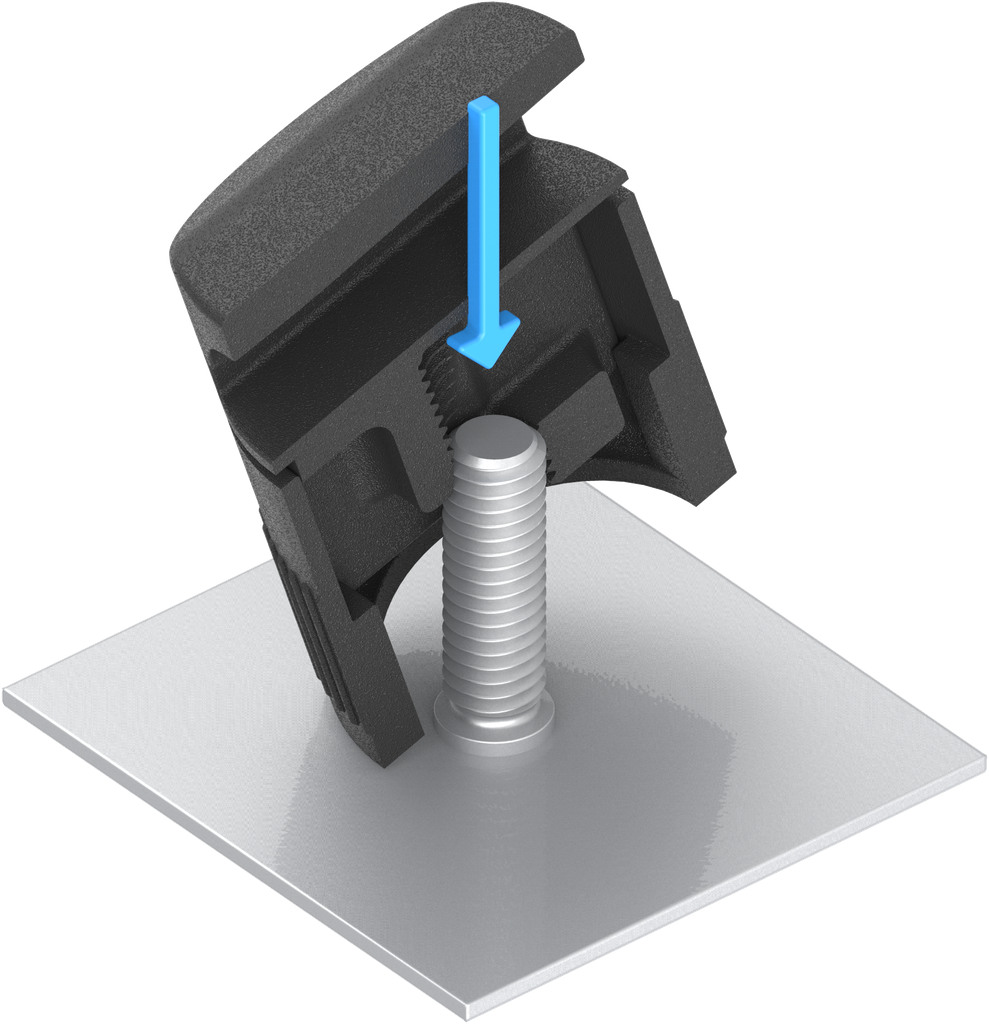

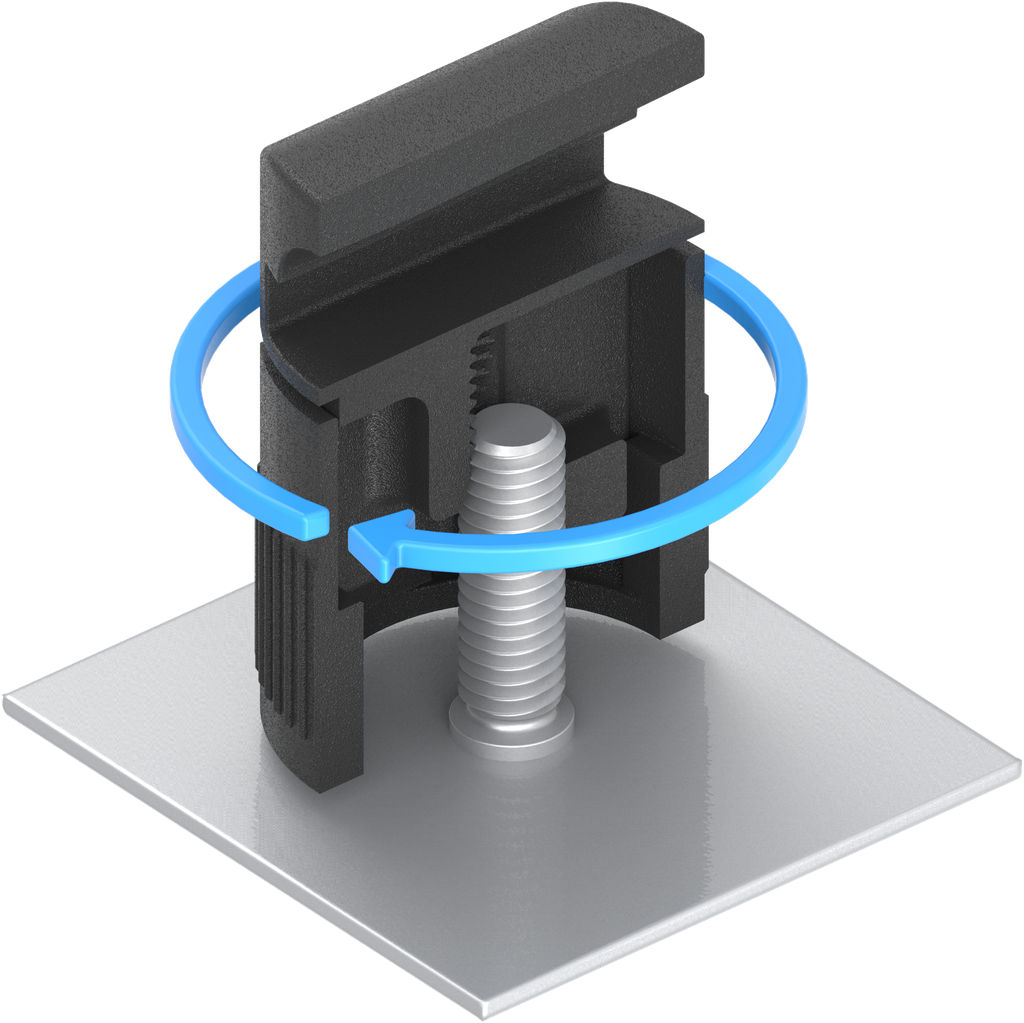

- Die Stangenführung auf den Schweißbolzen aufstecken. (Hierdurch wird das zeitintensive Aufdrehen deutlich reduziert.)
- Die Stangenführung aufrichten. Dadurch rastet sie hör- und spürbar ein und ist mit wenigen Umdrehungen festgedreht.

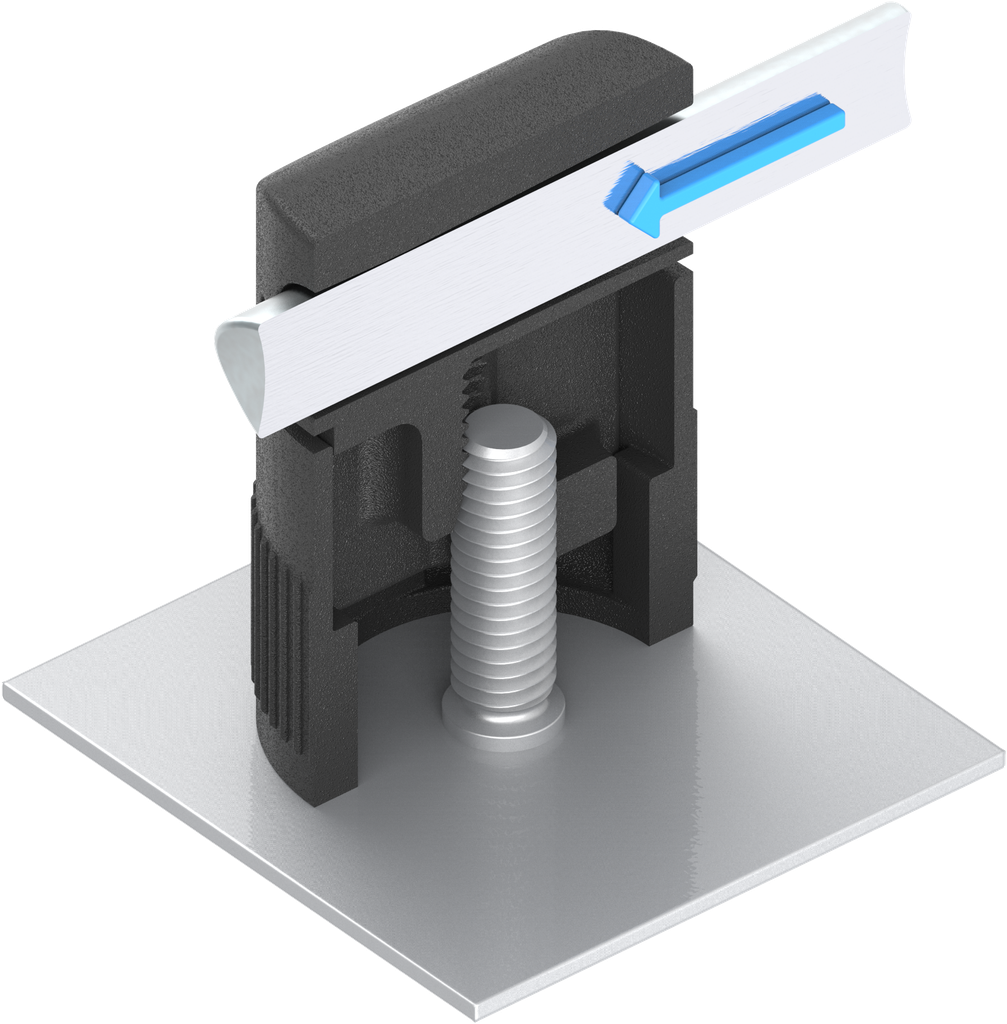

- Die Stangenführung ist fertig montiert.
Bemerkung:

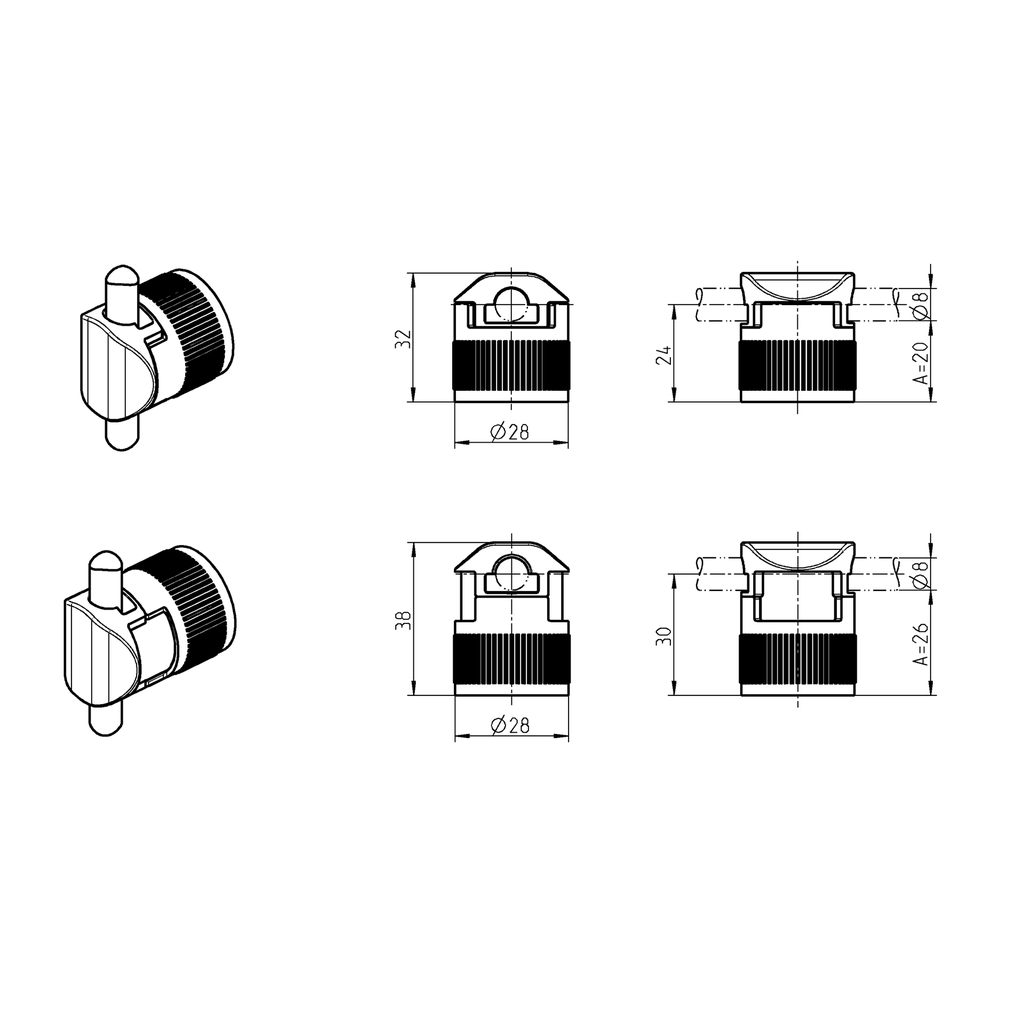

Stangenführung ist geeignet für A = 20 für Schweißbolzen M6x16 und für A = 26 für Schweißbolzen M6x20
Interne Referenz:
1001-U47
Barcode:
1001-U00047-0000000
Produktart:
Stangenführung
Programm:
1001
Katalogblatt:
3ZC-210
Material der Baugruppe :
Polyamid GF
Oberfläche der Baugruppe:
schwarz
A-Maß:
A 20,A 26
Anzahl der möglichen Verschlusspunkte:
2-Punkt, 3-Punkt
Befestigung der Stangenführung:
Schweißbolzen M6 x 20,Schweißbolzen M6 x 16,gepulverte Schweißbolzen M6 x 16,gepulverte Schweißbolzen M6 x 20

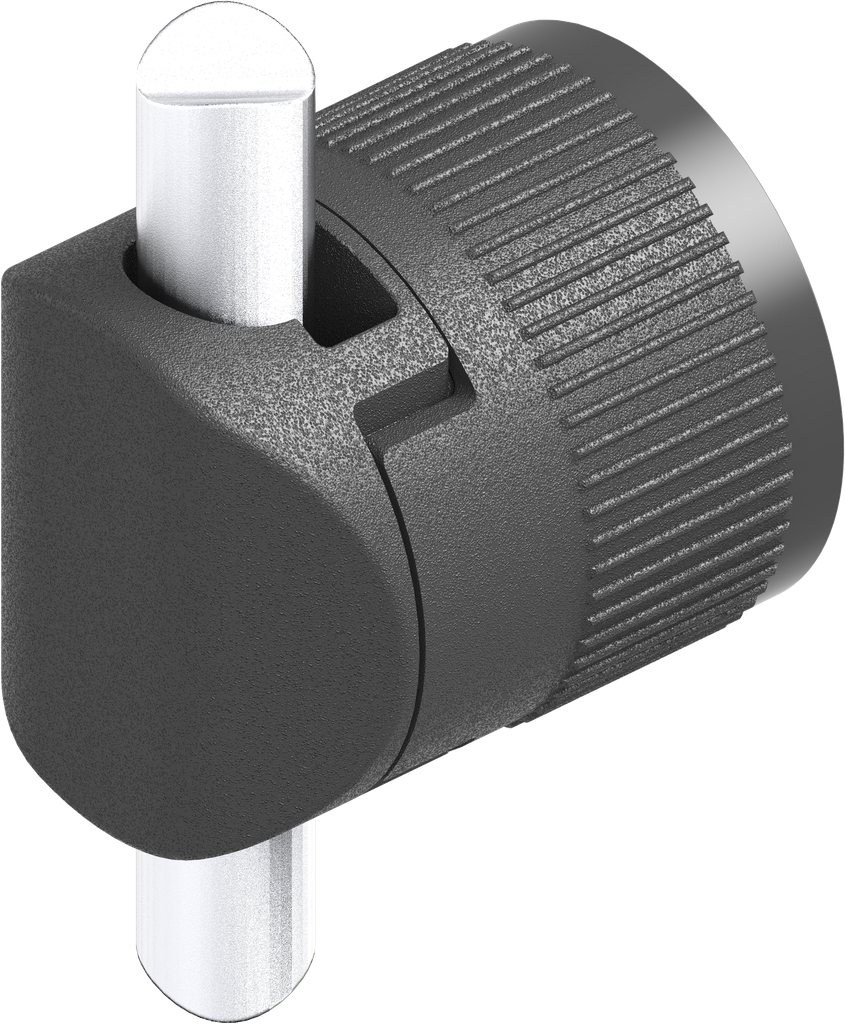

Für Rundstange Ø:
Ø8
Montage:

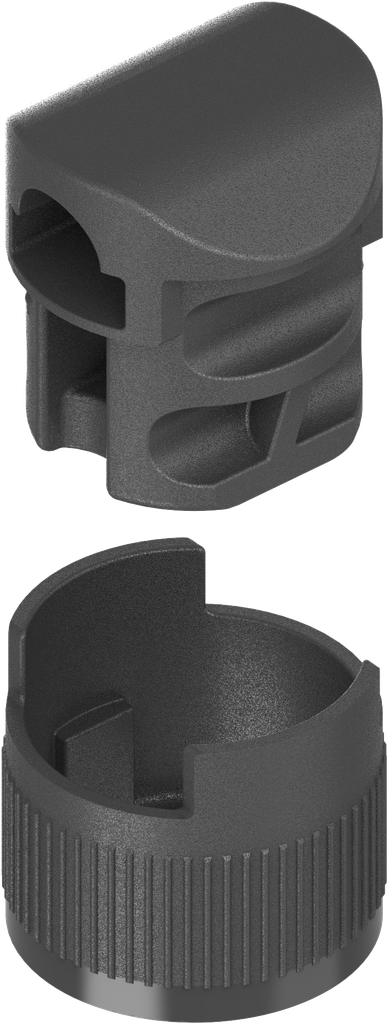

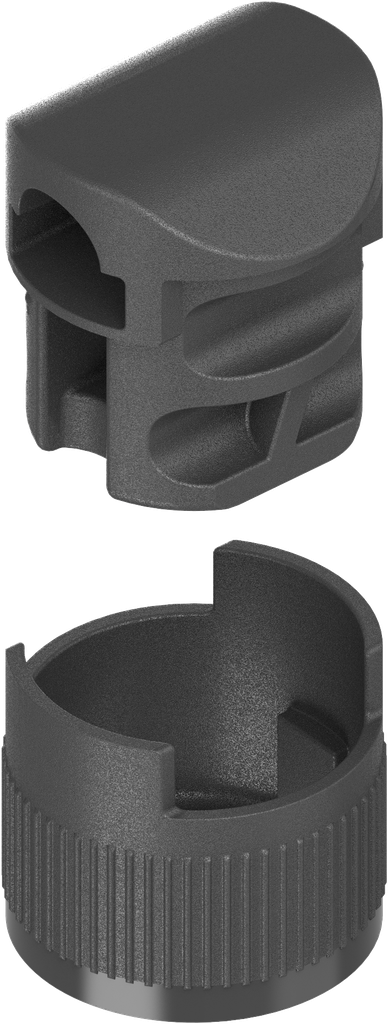

Vormontage der Stangenführung,Stangenführung aufsteckbar / klipsbar
