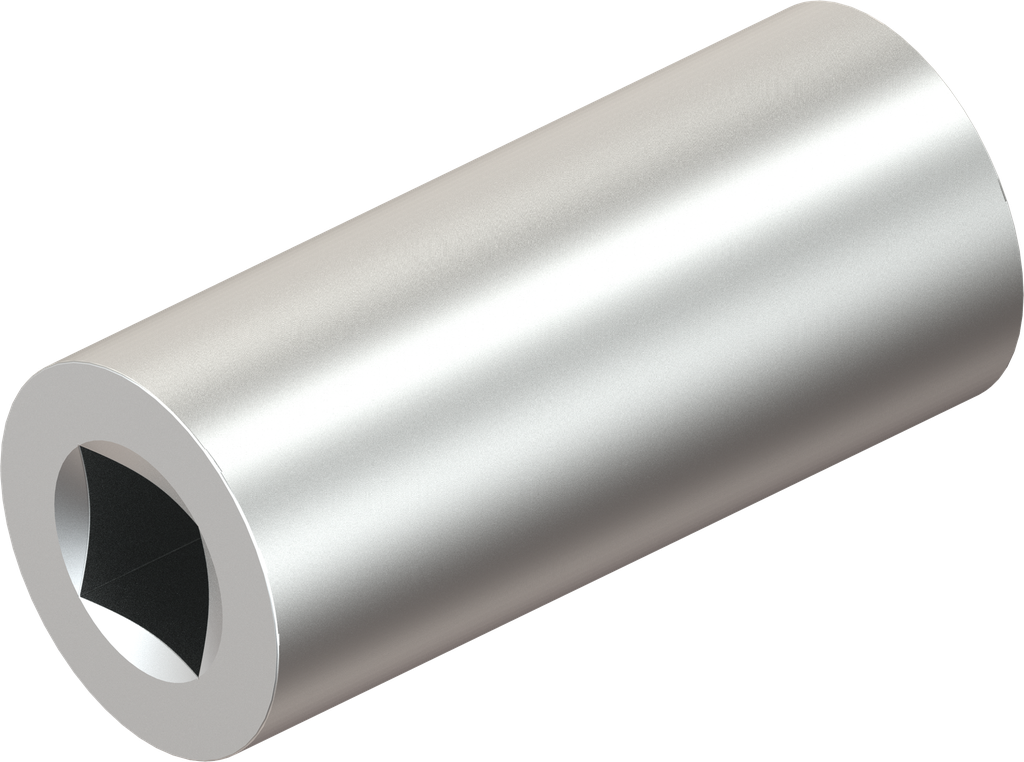

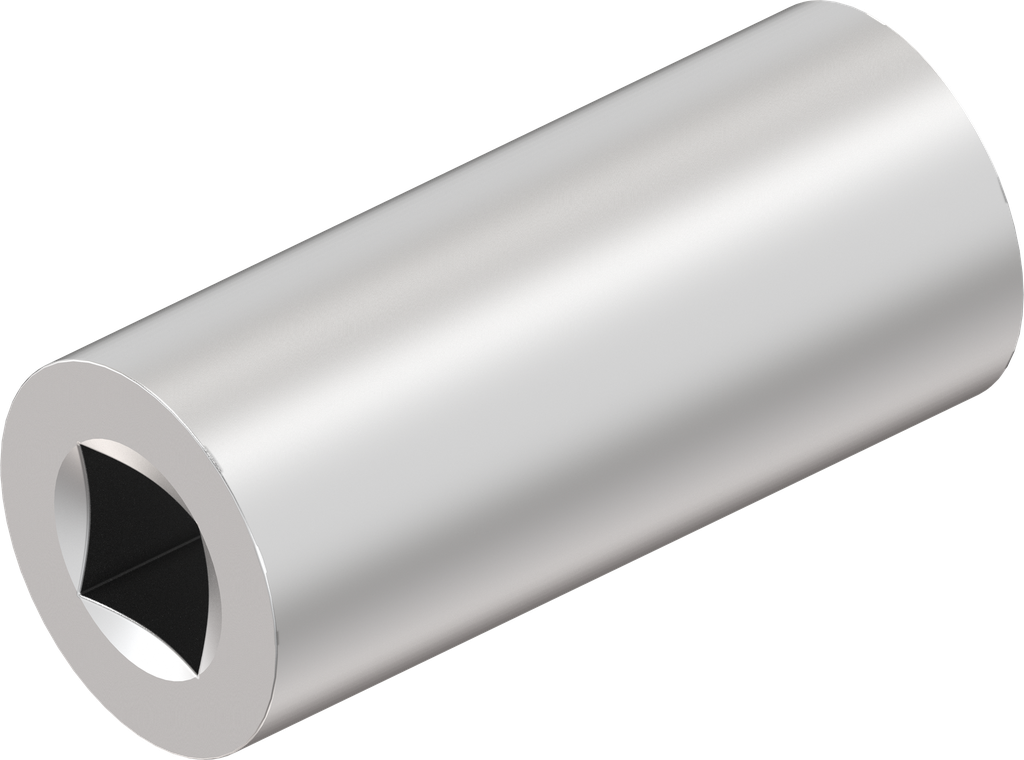

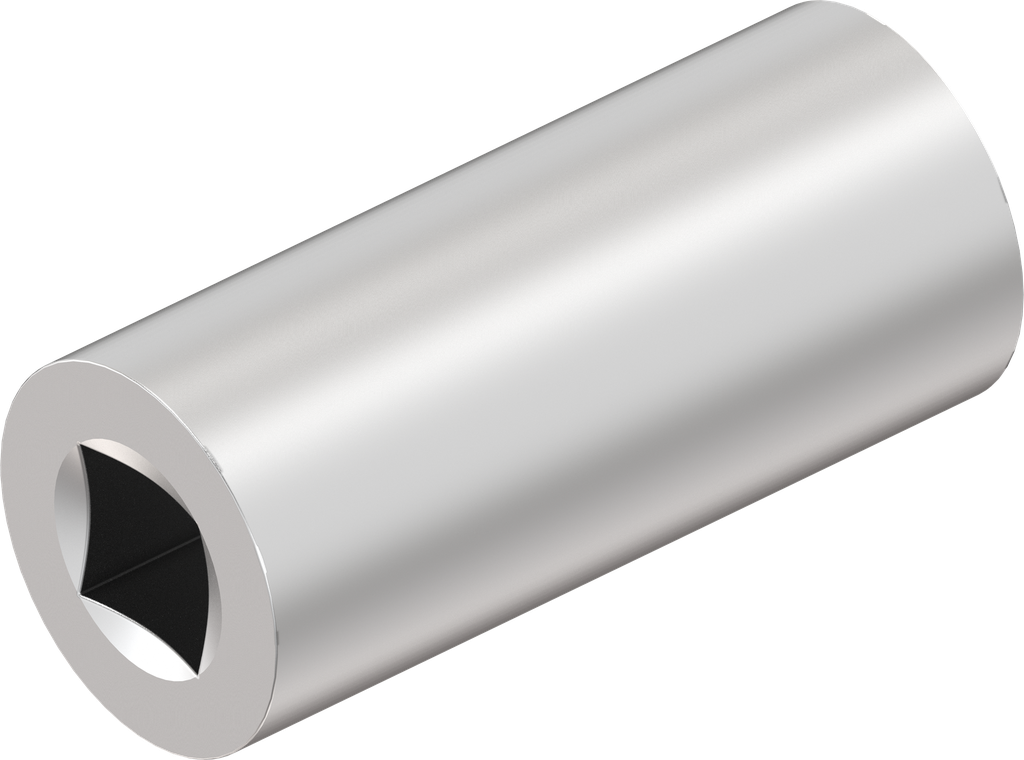

Kupplungsstück, Aluminium
Kupplungsstück, Aluminium
Produkthinweis:

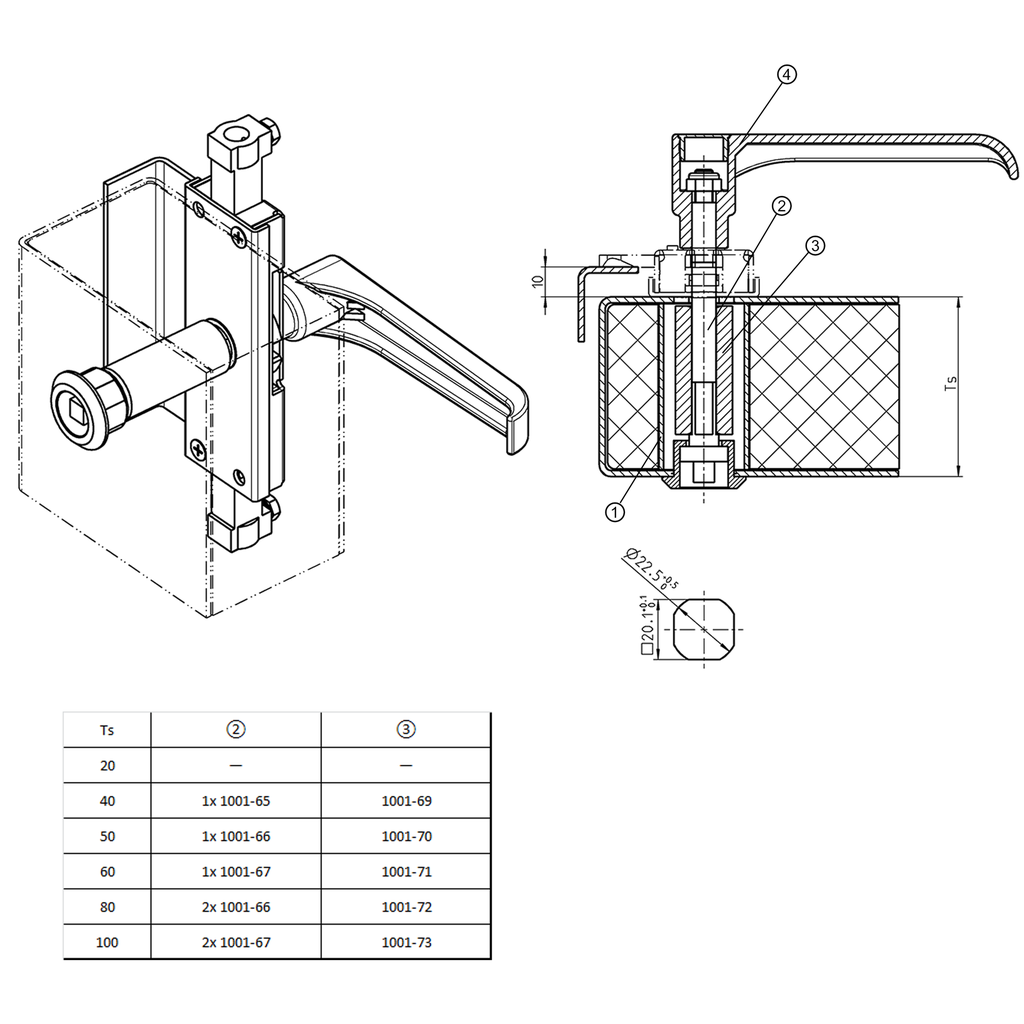

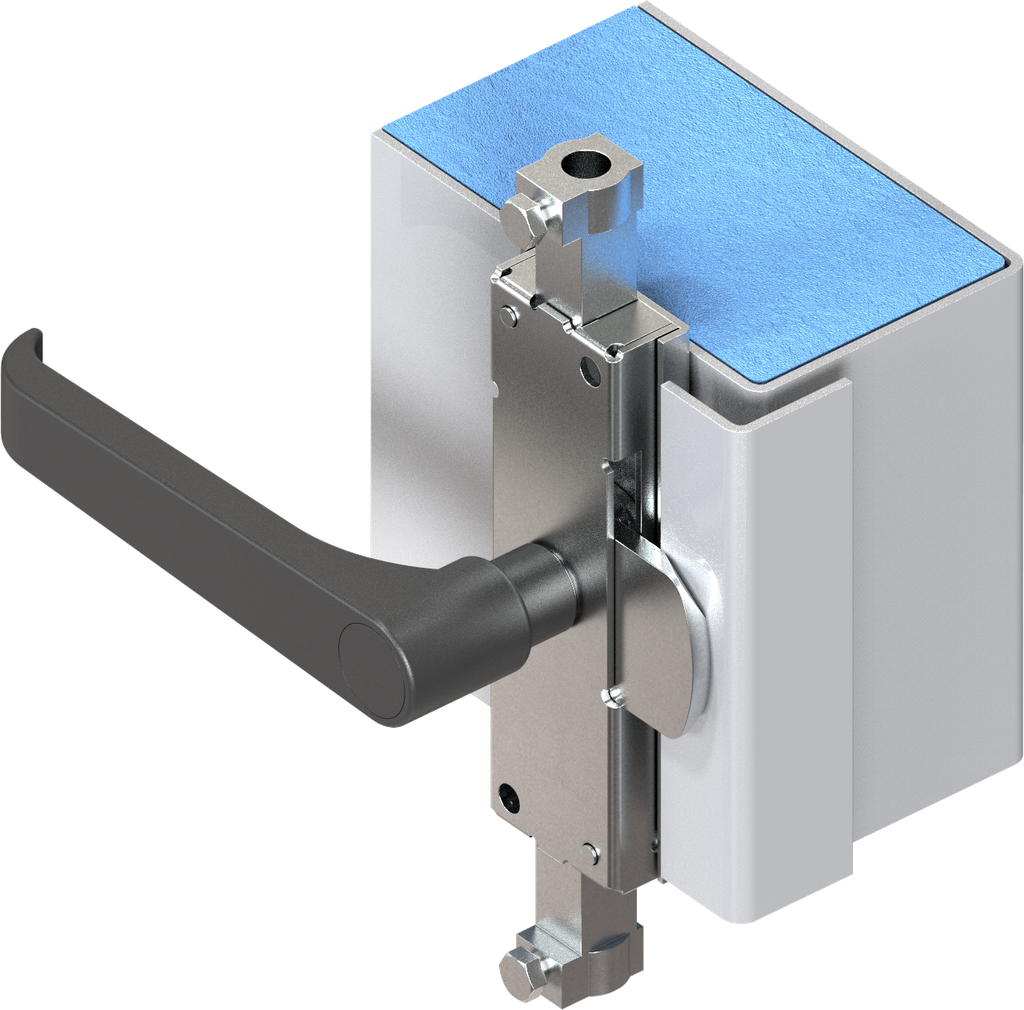

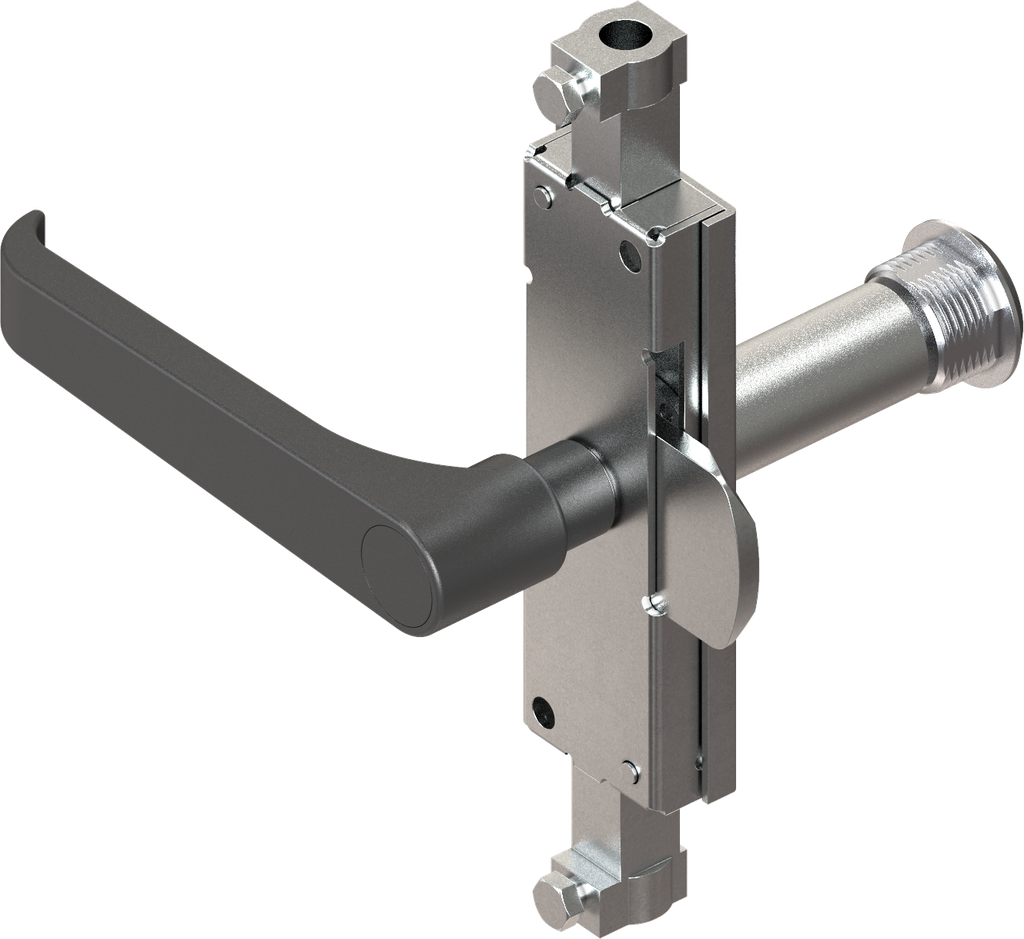

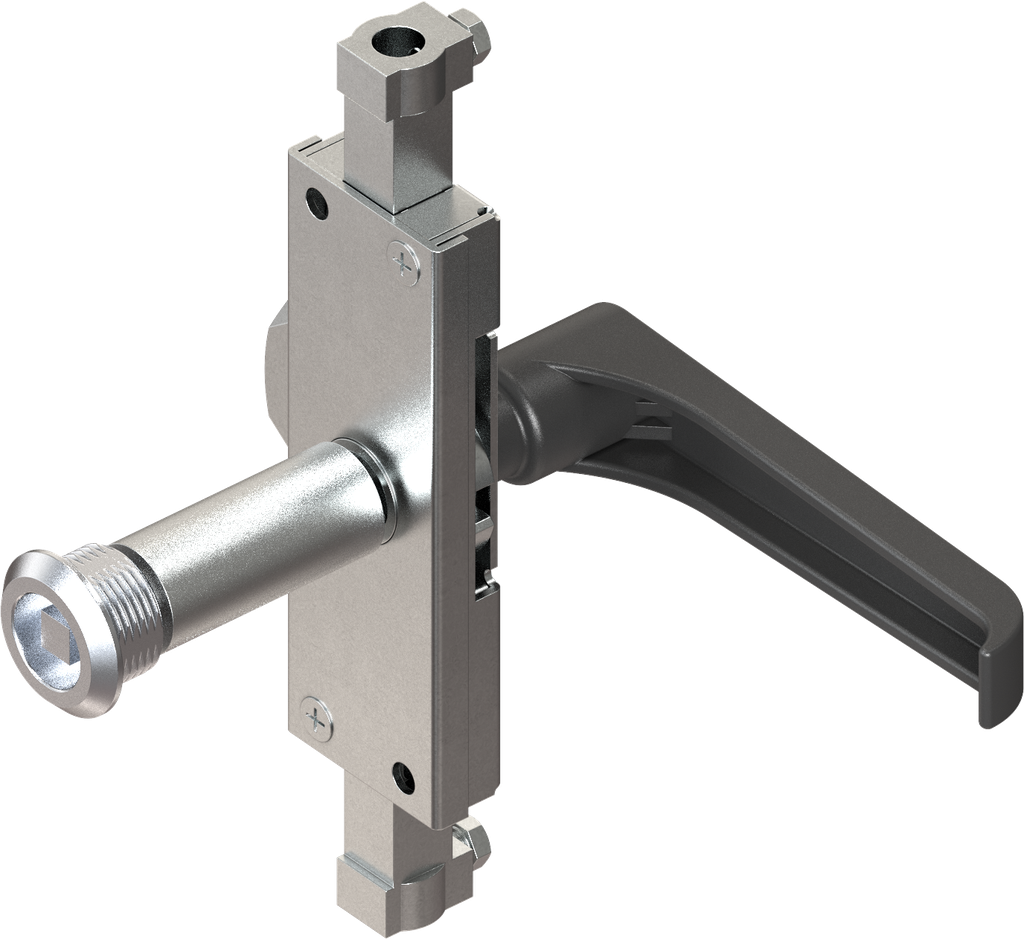

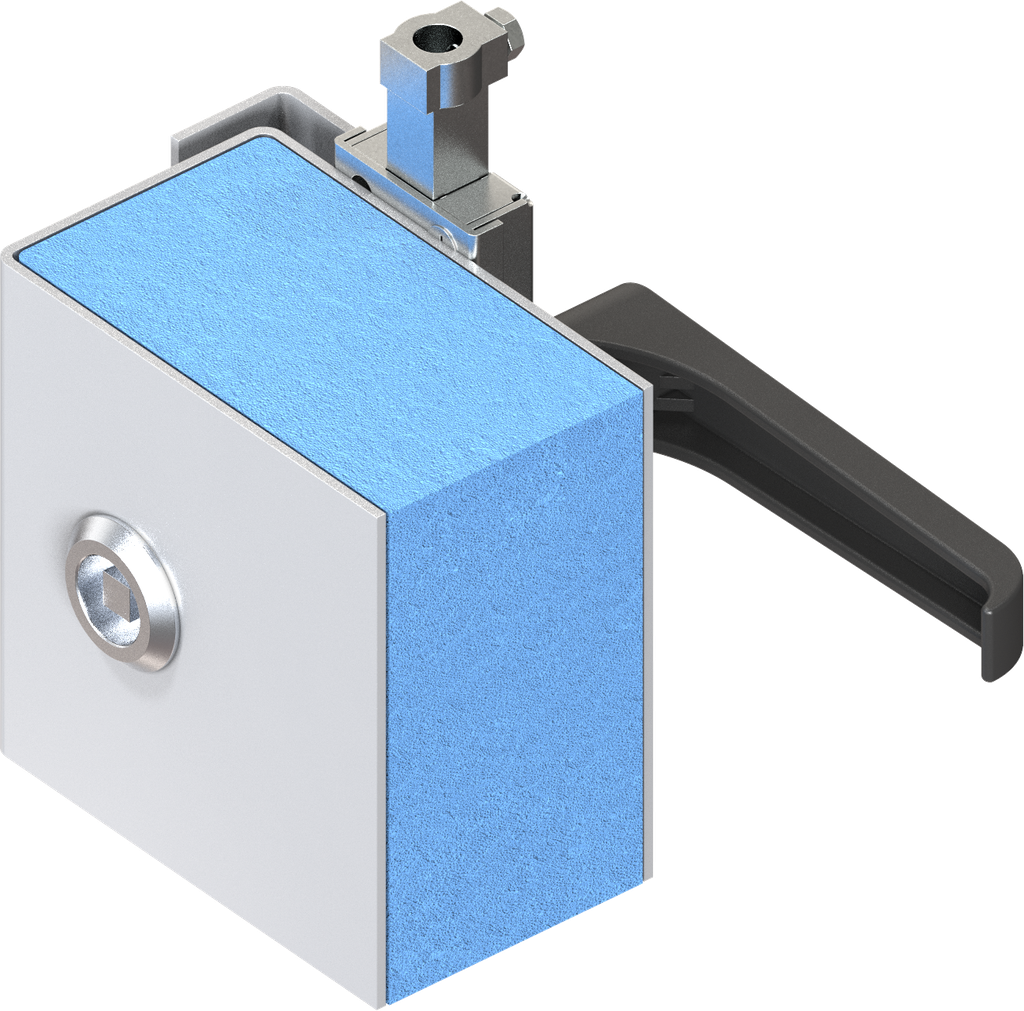

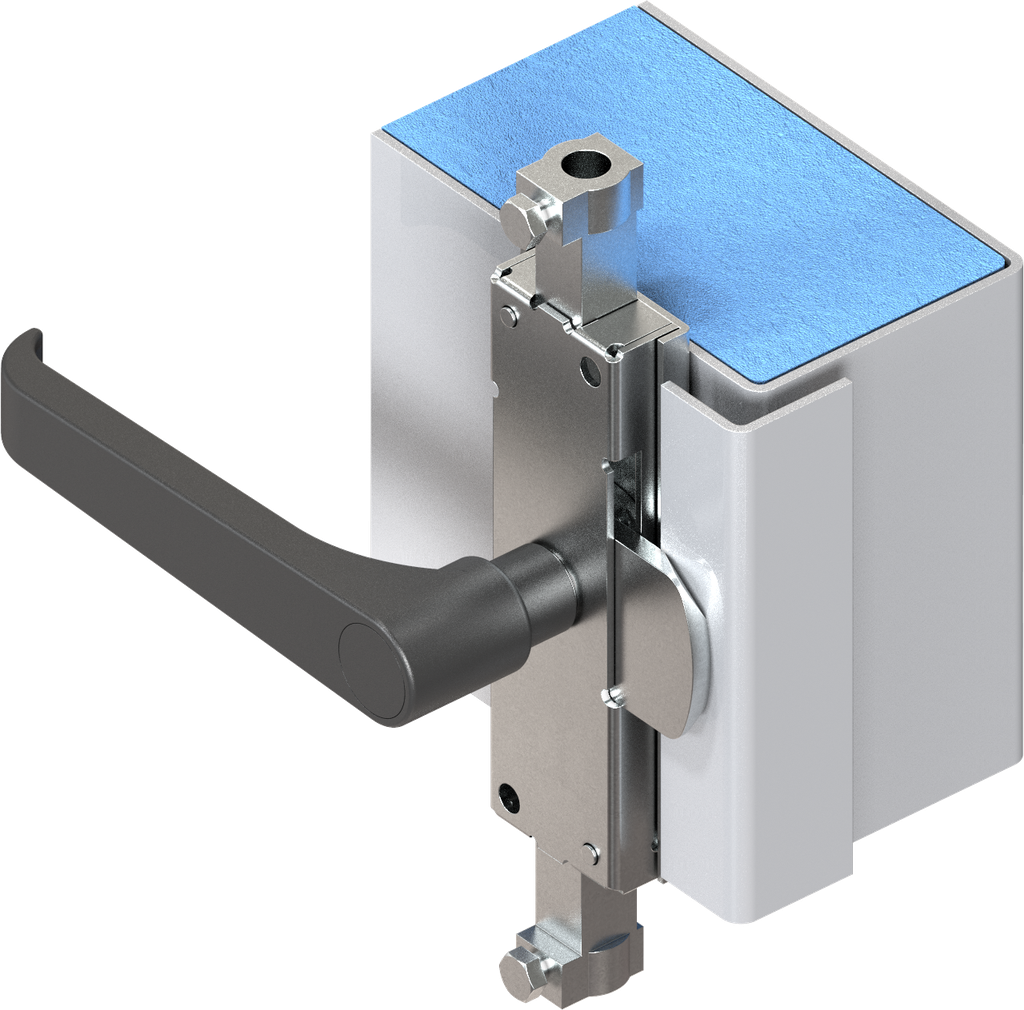

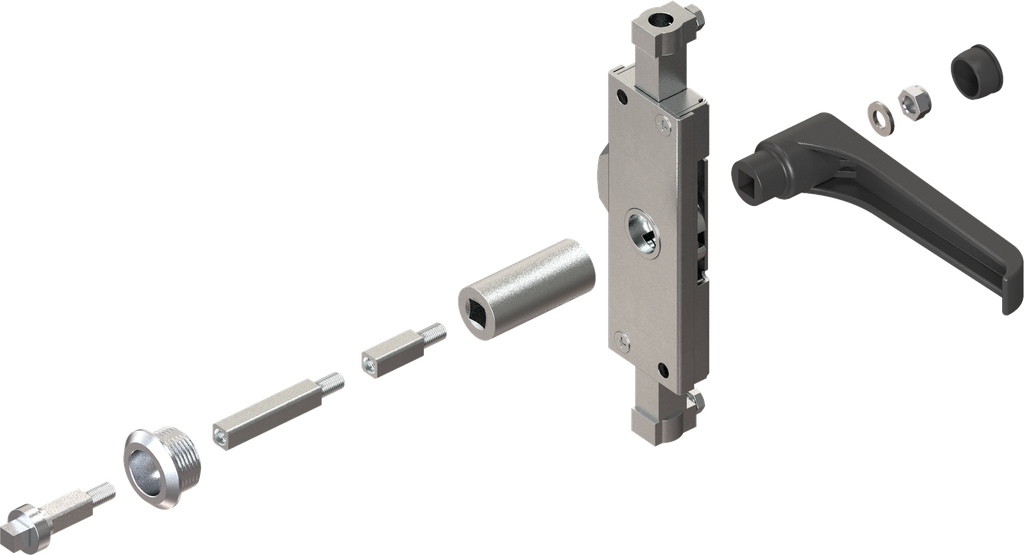

The preassembled adapter system, with handle or insert, is inserted through the installation opening and retained by means of locknut M6.
1 = e.g. tube Ø 30x1.5
2 = Square adapter
3 = Coupling piece
4 = Inside handle
Adapter 1001-65 is required in addition for the inside handle
The inside handle is not suitable for lockable T- and L-handles
Montagehinweis:

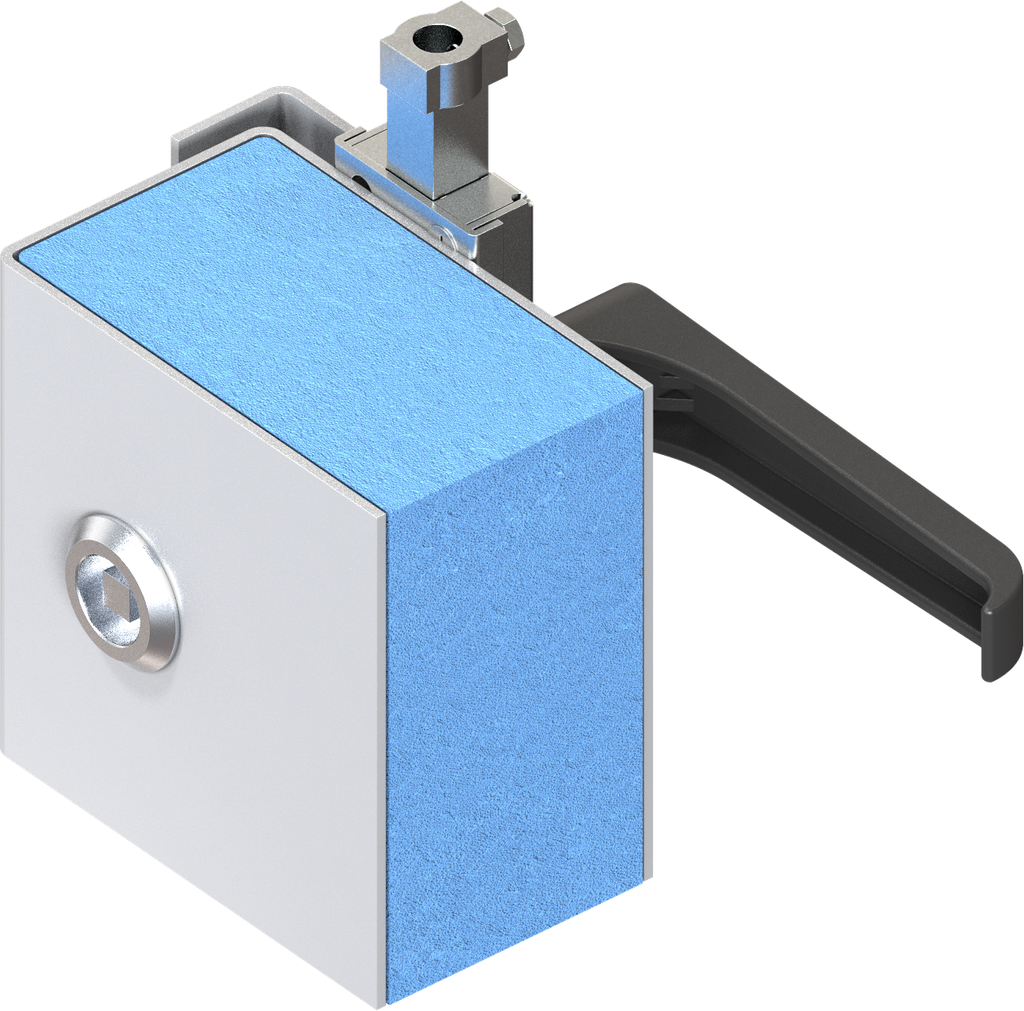

Für Türstärke 60 mm bei Adaptersystem mit Isolationstür
Interne Referenz:
1001-71
Produktart:
Zubehör allgemein
Material:
Aluminium
Programm:
1001
Katalogblatt:
2A-180

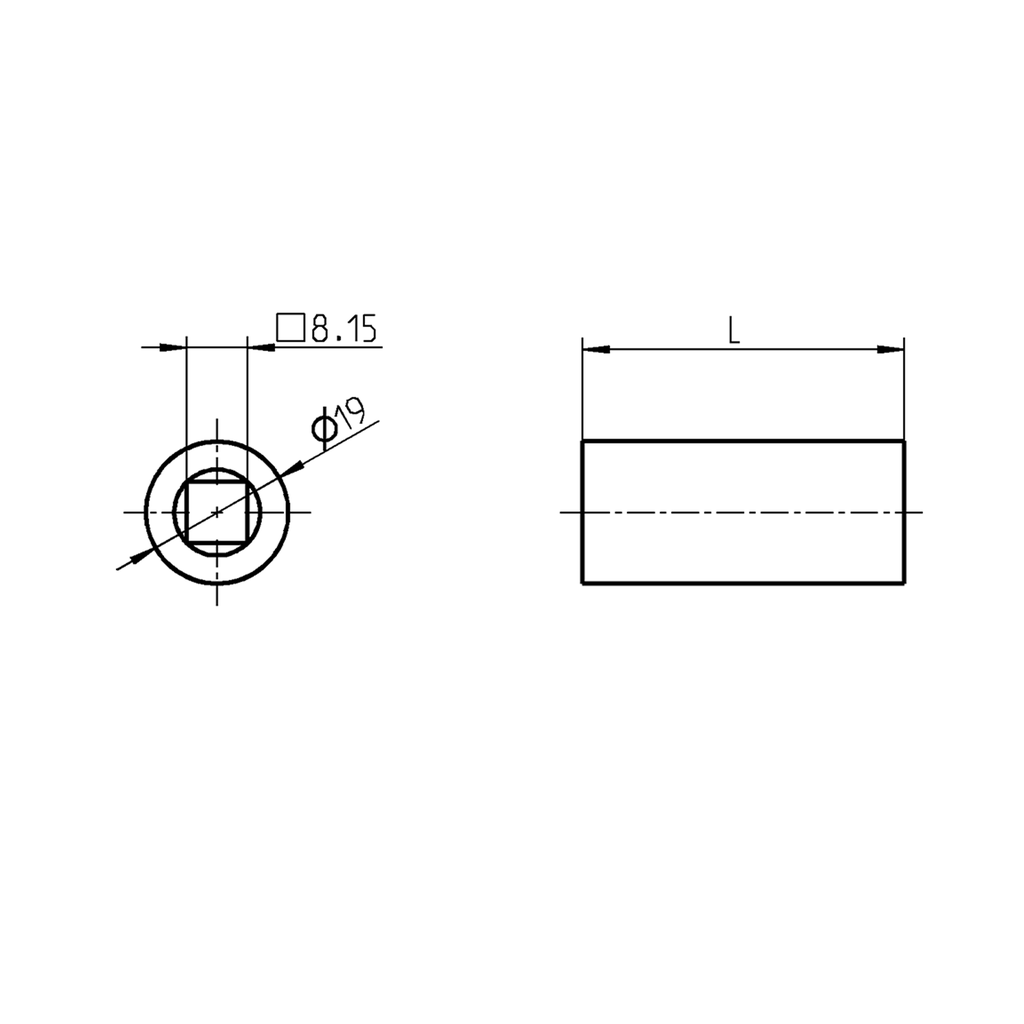

D-Maß:
19 mm
L-Maß:
43 mm
No Specifications
