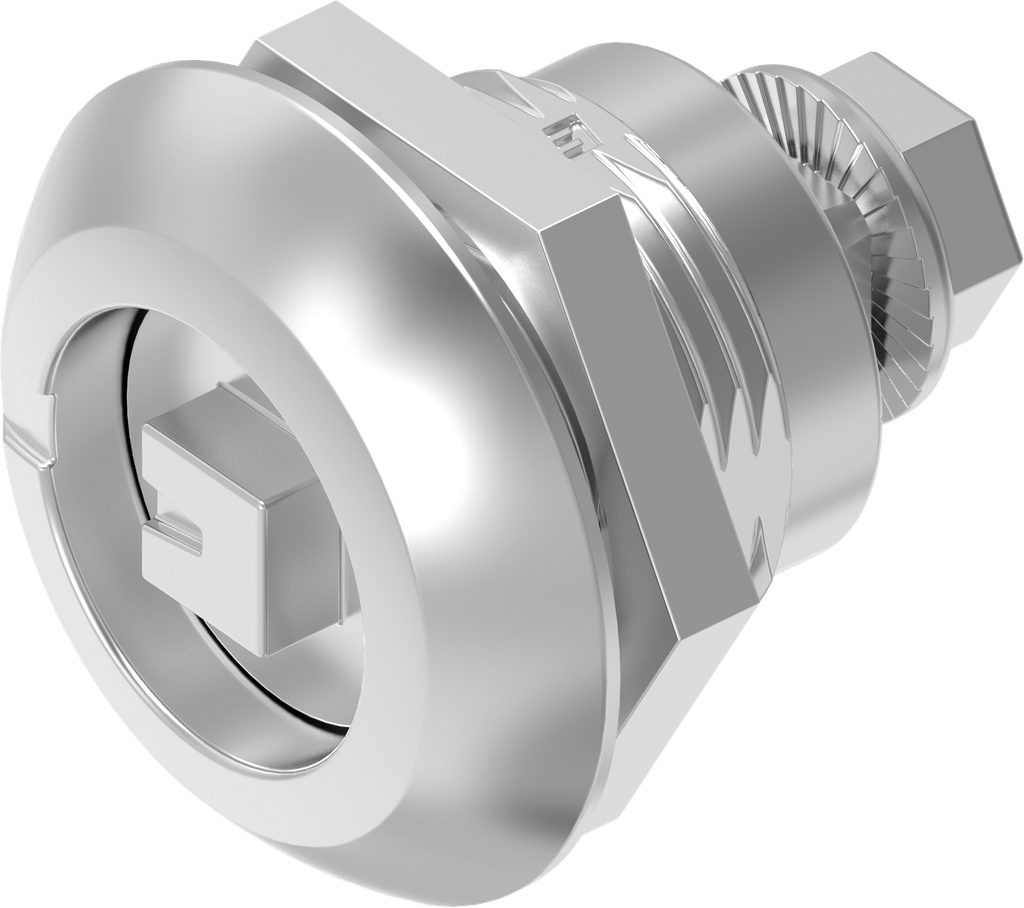

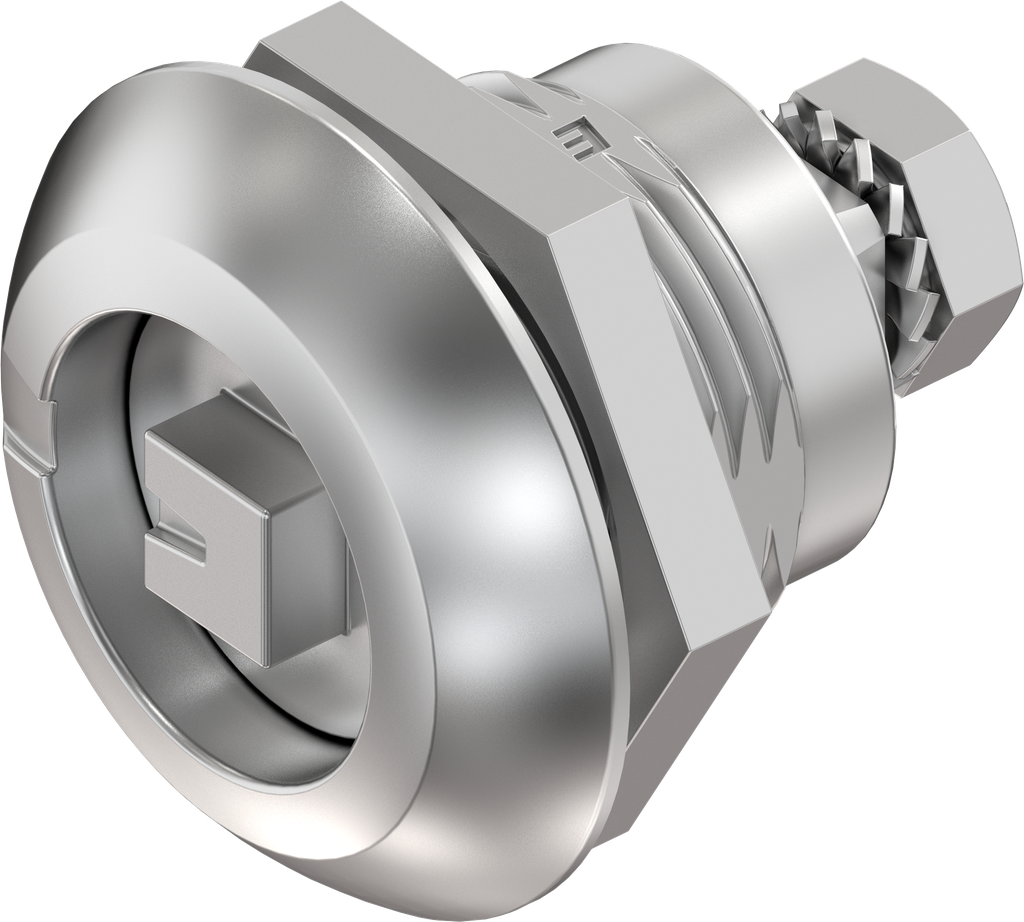

Dreh-Spann-Verschluss Vierkant 7, Edelstahl AISI 316; 1000-U859-PH
mit Edelstahlmutter
Produktvorteile:
- Compact design
- Compatible with other quarter turns with GH = 18 mm
- Fire protection according to DIN EN 45545-2 with E20
- Short housing GH = 18 mm
- Foamed sealing
- Standard cut out
Produkthinweis:
Der Dreh-Spann-Verschluss ist in sich rüttelsicher konstruiert.
Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Interne Referenz:
1000-U859-PH
Produktart:
Vorreiber
Programm:
1000
Katalogblatt:
1B-210
Material der Baugruppe :
Edelstahl AISI 316
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Vierkant 7
Einbauposition :
Innerhalb der Dichtung
Gehäuse-Kopfform:
Rund

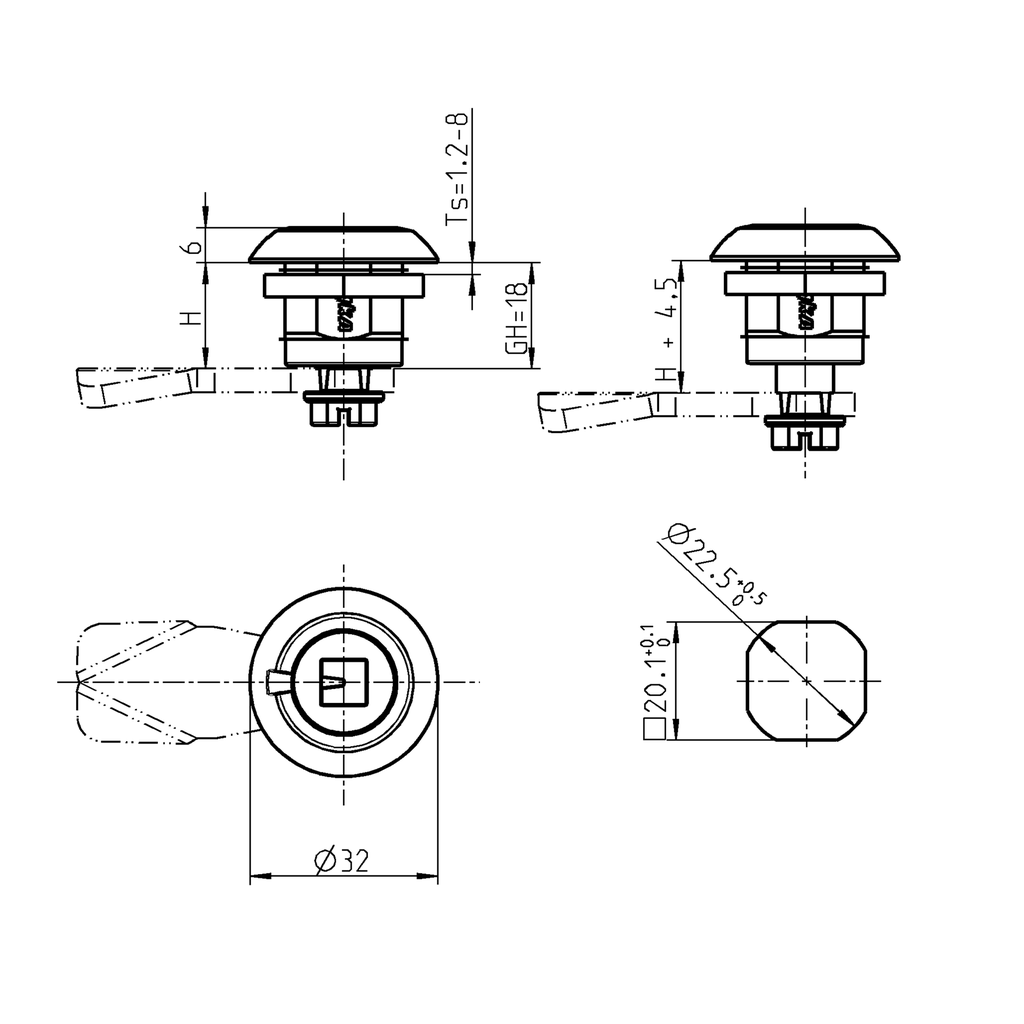

Gehäuse-Kopfgröße:
32 x 6 mm
Geschäumte Dichtung:
Ja
GH-Maß:
18 mm
Kompressionswert :
4,5 mm
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
8 mm
Schließmittel:
Betätigung
Türanschlag :
Links,Rechts

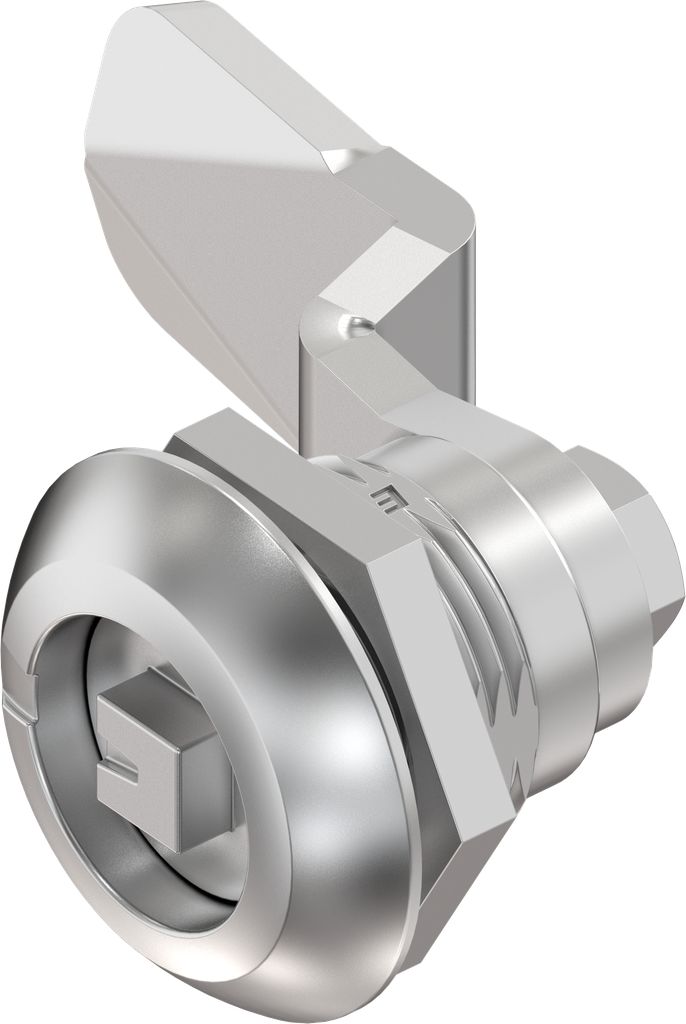

Verriegelungs-Komponente:
Zunge
Vorreiber-Typ:
Dreh-Spann-Verschluss mit Betätigung
