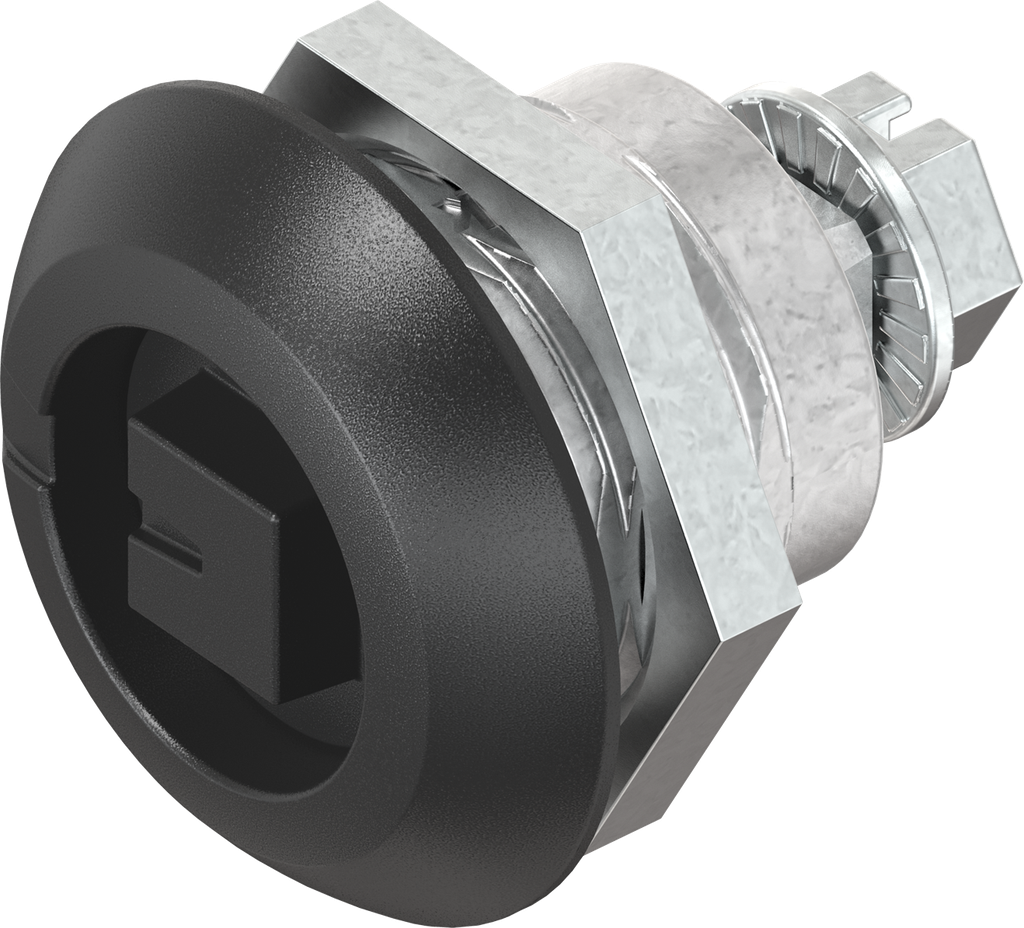

Dreh-Spann-Verschluß DB 3mm (V4A)
Dreh-Spann-Verschluss Ausführung Bahn, Edelstahl AISI 316
Produktvorteile:
- Compact design
- Compatible with other quarter turns with GH = 18 mm
- Fire protection according to DIN EN 45545-2 with E20
- Short housing GH = 18 mm
- Foamed sealing
- Standard cut out
Produkthinweis:
Der Dreh-Spann-Verschluss ist in sich rüttelsicher konstruiert.
Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Interne Referenz:
1000-U856
Produktart:
Vorreiber
Programm:
1000
Katalogblatt:
1B-210
Material der Baugruppe :
GD-Zn
Oberfläche der Baugruppe:
schwarz gepulvert
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Vierkant 9 mit Markierung, Ausführung Bahn
Einbauposition :
Innerhalb der Dichtung
Gehäuse-Kopfform:
Rund
Gehäuse-Kopfgröße:
32 x 6 mm
Geschäumte Dichtung:
Ja
GH-Maß:
18 mm
Kompressionswert :
4,5 mm
Passend für Türstärke von:
1.20 mm
Passend für Türstärken bis:
8 mm
Schließmittel:
Betätigung
Türanschlag :
Links,Rechts
Verriegelungs-Komponente:
Zunge
Vorreiber-Typ:
Dreh-Spann-Verschluss mit Betätigung
No Specifications
