Drehspannverschluß DK8 Ausf. links
Vorreiber Tubus und Markierung Ausführung rechts, Edelstahl AISI 303

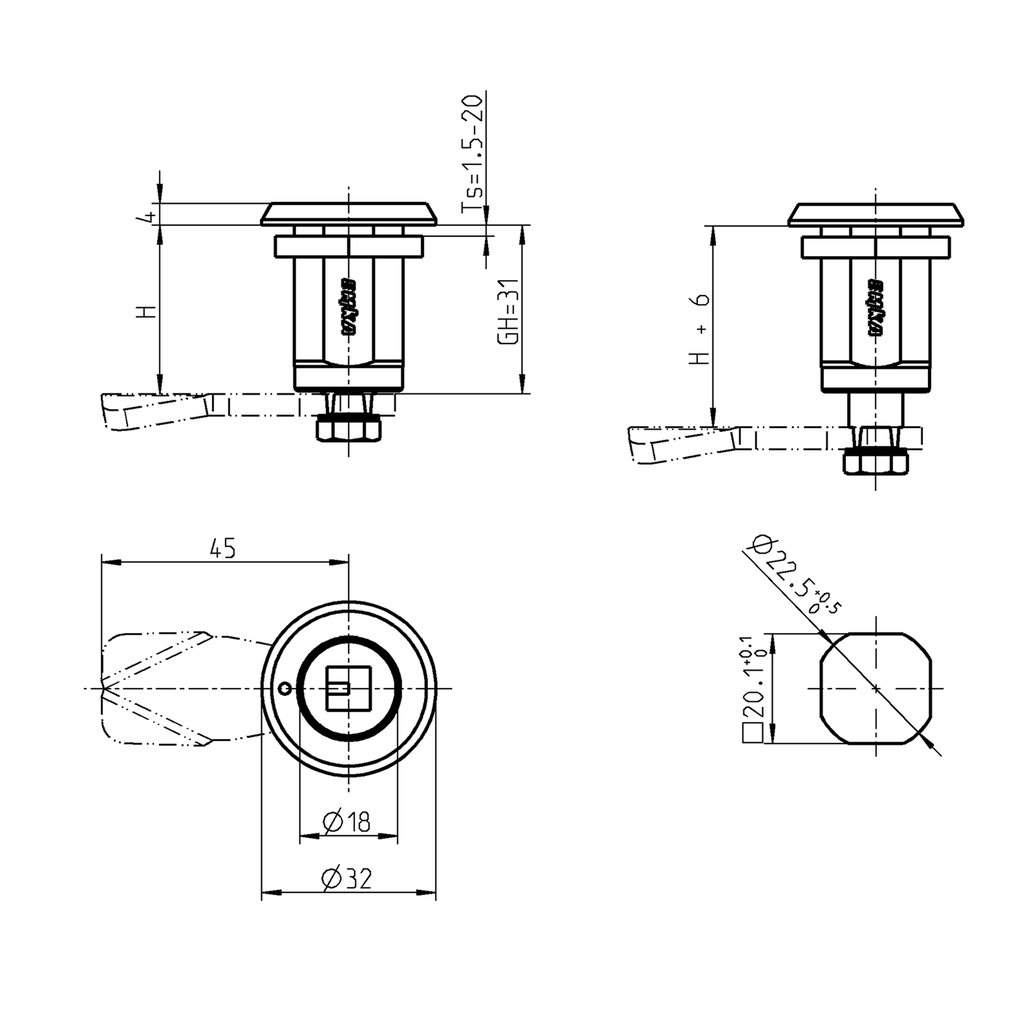

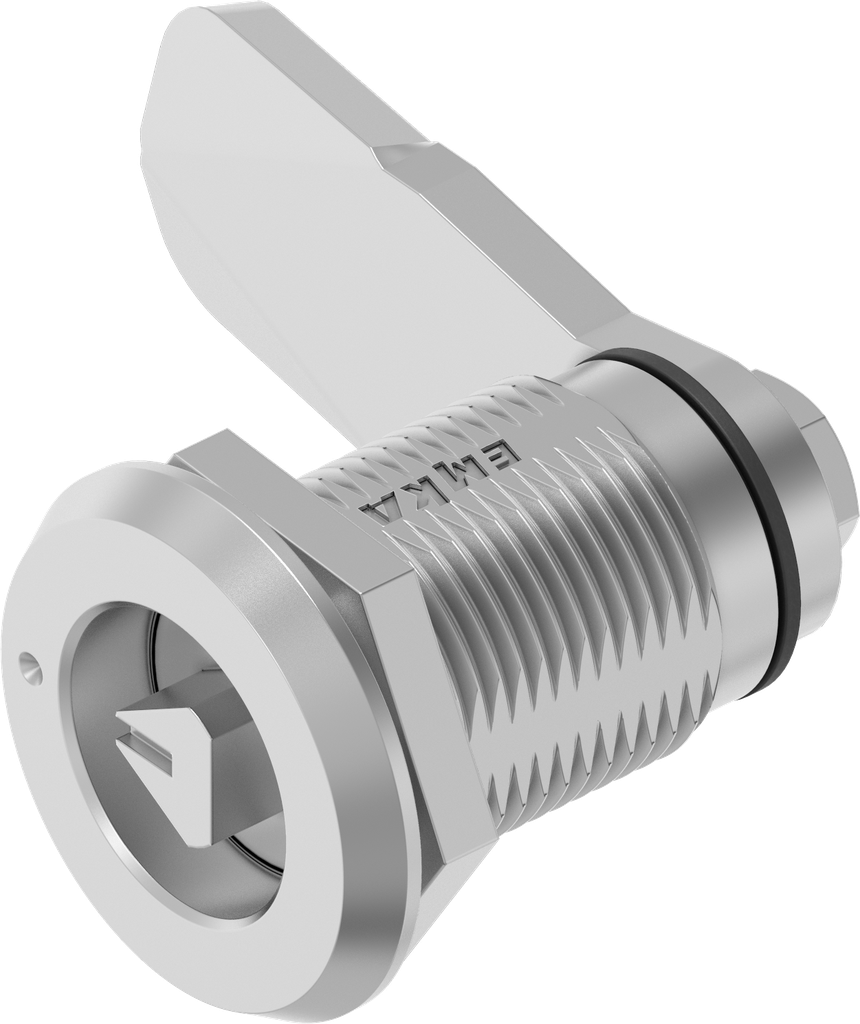

Dreh-Spann-Verschluss Dreikant 8 mit Markierung Ausführung rechts, Edelstahl AISI 316; 1000-SU925-01REPH
mit Edelstahlmutter
Produkthinweis:
Der Dreh-Spann-Verschluss ist in sich rüttelsicher konstruiert. Abhängig von der Einbausituation und den Einsatzbedingungen sind spezifische Prüfungen erforderlich und/oder ergänzende Maßnahmen zur Befestigung notwendig.
Interne Referenz:
1000-SU925-01REPH
Produktart:
Vorreiber
Programm:
1000
Katalogblatt:
1B-225
Material der Baugruppe :
Edelstahl AISI 316
Anzahl der möglichen Verschlusspunkte:
1-Punkt
Befestigungsart Gehäuse :
schraubbar
Betätigungs-Art:
Dreikant 8 mit Markierung
Einbauposition :
Innerhalb der Dichtung
Gehäuse-Kopfform:
Rund
Gehäuse-Kopfgröße:
32 x 4 mm
Geschäumte Dichtung:
Ja
GH-Maß:
31 mm
Kompressionswert :
6 mm
Passend für Türstärke von:
1.50 mm
Passend für Türstärken bis:
20 mm
Schließmittel:
Betätigung
Türanschlag :
Rechts
Verriegelungs-Komponente:
Zunge
Vorreiber-Typ:
Dreh-Spann-Verschluss mit Betätigung
